iso685-S + FP200 - Hlídač izolačního stavu

Hlídač izolačního stavu pro monitorování izolace zařízení v neuzemněných AC, AC/DC a DC sítích (IT sítích) s ovládacím panelem FP200

Monitoruje izolační odpor ve výkonových střídavých, stejnosměrných, popřípadě kombinovaných IT sítích. Obsahuje přednastavené profily dle užití zařízení. Varianta s ovládacím panelem FP200.

Cena od 45 430 Kč
od 54 970,30 Kč s DPH
Dostupnost: Skladem v GHV
Vybrat variantu (8)
ChatDotaz na produkt
PorovnáníPorovnat
Ing. Jan Šenberger
Ing. Jan Šenberger
Technicko-obchodní specialista zařízení pro kontrolu elektrické bezpečnosti BENDER PRŮMYSL.

Varianty k produktu iso685-S + FP200 - Hlídač izolačního stavu (8)

Filtrace
Skladem
Aplikace
Rozsah pracovních teplot - od
Rozsah pracovních teplot - do
iso685-S + FP200 Hlídač izolačního stavu s displejem pro panelovou montáž
Hlídač izolačního stavu s displejem pro panelovou montáž
iso685-S + FP200
Un 3AC/AC 0...793V, 0,1...460Hz / DC 0...1150V
Us AC/DC 16,8...276V, 47...460Hz
R 1k...10MOhm / 1k...10MOhm
OBJ: B91067210
Záruka: 60 m.
Není skladem
Prověříme pro Vás
54 920 Kč/ks
66 453,20 Kč s DPH
Porovnání
+-
Košík
iso685W-S + FP200W Hlídač izolačního stavu s displejem pro panelovou montáž
Hlídač izolačního stavu s displejem pro panelovou montáž
iso685W-S + FP200W
Un 3AC/AC 0...793V, 0,1...460Hz / DC 0...1150V
Us AC/DC 16,8...276V, 47...460Hz
R 1k...10MOhm / 1k...10MOhm
Pracovní rozsah teplot -40°C...+70°C
Verze "W" se zvýšenou odolností
OBJ: B91067210W
Záruka: 60 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
iso685-S-B + FP200 Hlídač izolačního stavu s displejem pro panelovou montáž
Hlídač izolačního stavu s displejem pro panelovou montáž
iso685-S-B + FP200
Un 3AC/AC 0...793V, 0,1...460Hz / DC 0...1150V
Us AC/DC 16,8...276V, 47...460Hz
R 1k...10MOhm / 1k...10MOhm
Verze "B" režim STANDBY, ISOnet, ISOloop
OBJ: B91067220
Záruka: 60 m.
Není skladem
Prověříme pro Vás
60 770 Kč/ks
73 531,70 Kč s DPH
Porovnání
+-
Košík
iso685W-S-B + FP200W Hlídač izolačního stavu s displejem pro panelovou montáž
Hlídač izolačního stavu s displejem pro panelovou montáž
iso685W-S-B + FP200W
Un 3AC/AC 0...793V, 0,1...460Hz / DC 0...1150V
Us AC/DC 16,8...276V, 47...460Hz
R 1k...10MOhm / 1k...10MOhm
Pracovní rozsah teplot -40°C...+70°C
Verze "B" režim STANDBY, ISOnet, ISOloop
Verze "W" se zvýšenou odolností
OBJ: B91067220W
Záruka: 60 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání

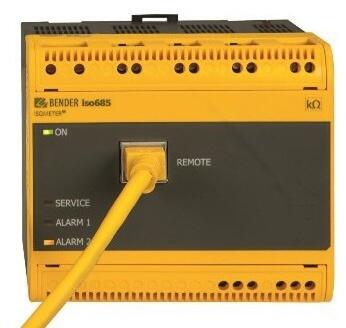

iso685S - Hlídač izolačního stavu
Hlídač izolačního stavu
iso685-S-B
Un 3AC/AC 0...793V, 0,1...460Hz / DC 0...1150V
Us AC/DC 16,8...276V, 47...460Hz
R 1k...10MOhm / 1k...10MOhm
Verze "B" režim STANDBY, ISOnet, ISOloop
pouze k FP200
OBJ: B91067120
Záruka: 60 m.
Skladem v GHV
skladem 2 ks
51 270 Kč/ks
62 036,70 Kč s DPH
Porovnání
+-
Košík
iso685S - Hlídač izolačního stavu
Hlídač izolačního stavu
iso685-S
Un 3AC/AC 0...793V, 0,1...460Hz / DC 0...1150V
Us AC/DC 16,8...276V, 47...460Hz
R 1k...10MOhm / 1k...10MOhm
pouze k FP200
OBJ: B91067110
Záruka: 60 m.
Není skladem
Prověříme pro Vás
45 430 Kč/ks
54 970,30 Kč s DPH
Porovnání
+-
Košík
iso685S - Hlídač izolačního stavu
Hlídač izolačního stavu
iso685W-S
Un 3AC/AC 0...793V, 0,1...460Hz / DC 0...1150V
Us AC/DC 16,8...276V, 47...460Hz
R 1k...10MOhm / 1k...10MOhm
Pracovní rozsah teplot -40°C...+70°C
Verze "W" se zvýšenou odolností
pouze k FP200
OBJ: B91067110W
Záruka: 60 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
iso685S - Hlídač izolačního stavu
Hlídač izolačního stavu
iso685W-S-B
Un 3AC/AC 0...793V, 0,1...460Hz / DC 0...1150V
Us AC/DC 16,8...276V, 47...460Hz
R 1k...10MOhm / 1k...10MOhm
Pracovní rozsah teplot -40°C...+70°C
Verze "B" režim STANDBY, ISOnet, ISOloop
Verze "W" se zvýšenou odolností
pouze k FP200
OBJ: B91067120W
Záruka: 60 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání

Volitelné příslušenství k iso685-S + FP200 - Hlídač izolačního stavu

AGH150W-4 Vazebný člen
Vazebný člen
AGH150W-4
Un AC 0...1150V, DC 0...1760V
Zjistit více
OBJ: B98018006
Záruka: 24 m.
Skladem v GHV
skladem 2 ks
12 220 Kč/ks
14 786,20 Kč s DPH
Porovnání
+-
Košík
AGH204S-4 Vazebný člen
Vazebný člen
AGH204S-4
Un 3(N)AC/AC 0...1650V, 1...440Hz, DC 0...1.300 V
Zjistit více
OBJ: B914013
Záruka: 24 m.
Skladem v GHV
skladem 2 ks
24 490 Kč/ks
29 632,90 Kč s DPH
Porovnání
+-
Košík
AGH520S Vazebný člen
Vazebný člen
AGH520S
Un 3AC/AC 0...7200V, 50...400Hz
Zjistit více
OBJ: B913033
Záruka: 24 m.
Není skladem
Prověříme pro Vás
29 720 Kč/ks
35 961,20 Kč s DPH
Porovnání
+-
Košík
AGH676S-4 Vazebný člen
Vazebný člen
AGH676S-4
Un AC 0...12kV, 50...460Hz
Zjistit více
OBJ: B913055
Záruka: 24 m.
Není skladem
Prověříme pro Vás
84 270 Kč/ks
101 966,70 Kč s DPH
Porovnání
+-
Košík
FP200 - Signalizační a testovací panel
Displej pro panelovou montáž k hlídači izolačního stavu
FP200
OBJ: B91067904
Záruka: 60 m.
Skladem v GHV
skladem 2 ks
Na dotaz
Poptejte cenu
Porovnání
FP200 - Signalizační a testovací panel
Displej pro panelovou montáž k hlídači izolačního stavu
FP200W
Pracovní rozsah teplot -40°C...+70°C
Verze "W"
OBJ: B91067904W
Záruka: 60 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
GHV - velké G
Adaptér pro panelovou montáž k hlídači izolačního stavu
FP200 Adaptér
Adaptér FP200 do otvoru IRDH575
OBJ: B91067905
Záruka: 60 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
GHV - velké G
Příslušenství - těsnění do panelu IP42 pro IRDH375, FP200
Těsnění
Pro přístroj IRDH575
OBJ: B98060006
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
7204-1421 Analogový měřicí přístroj
Analogový měřicí přístroj
7204-1421
Rozměr 72x72 mm
Zjistit více
OBJ: B986763
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
9604-1421 Analogový měřicí přístroj
Analogový měřicí přístroj
9604-1421
Vstup 0...400uA
Rozměr 96x96 mm
Zjistit více
OBJ: B986764
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
9620-1421 Analogový měřicí přístroj
Analogový měřicí přístroj
9620-1421
Vstup 0...20mA
Rozměr 96x96 mm
Zjistit více
OBJ: B986841
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
9604/7204/9620 - Analogové měřicí přístroje
Analogový měřicí přístroj
7220-1421
Vstup 0...20mA
Rozměr 72x72 mm
OBJ: B986844
Záruka: 24 m.
Není skladem
Prověříme pro Vás
9 930 Kč/ks
12 015,30 Kč s DPH
Porovnání
+-
Košík
9604/7204/9620 - Analogové měřicí přístroje
Analogový měřicí přístroj
7220S-1421
Vstup 0...20mA
Rozměr 72x72 mm
Vyšší tepelná a mechanická odolnost
Verze "S"
OBJ: B986848
Záruka: 24 m.
Není skladem
Prověříme pro Vás
32 840 Kč/ks
39 736,40 Kč s DPH
Porovnání
+-
Košík
Příslušenství - Sada náhradních konektorů pro iso685
Příslušenství
iso685
sada šroubových svorek
* součástí standardního obsahu dodávky
OBJ: B91067901
Záruka: 60 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
GHV - velké G
Příslušenství
iso685
sada pružinových svorek
OBJ: B91067902
Záruka: 60 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
Příslušenství - Sada náhradních krytů svorek pro iso685
Příslušenství
iso685
kryty svorek, 2 příchytky pro upevnění pomocí šroubů
* součástí standardního obsahu dodávky
OBJ: B91067903
Záruka: 60 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
GHV - velké G
Příslušenství
FP200 Kabel 5m
Propojovací kabel 5m
OBJ: B91067906
Záruka: 60 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
GHV - velké G
Příslušenství
FP200 Příchytky
2 šroubové nástavce
OBJ: B91067907
Záruka: 60 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
GHV - velké G
Nastavení a ověření přístrojů BENDER
Nastaveni - iso685-S-B+FP200
OBJ: S91067220
Záruka: 24 m.
Dostupné
do několika dnů
Na dotaz
Poptejte cenu
Porovnání
GHV - velké G
Nastavení a ověření přístrojů BENDER
Nastaveni - iso685-S+FP200
OBJ: S91067210
Záruka: 24 m.
Dostupné
do několika dnů
Na dotaz
Poptejte cenu
Porovnání
GHV - velké G
Nastavení a ověření přístrojů BENDER
Nastaveni - iso685W-S-B+FP200
OBJ: S91067220W
Záruka: 24 m.
Dostupné
do několika dnů
Na dotaz
Poptejte cenu
Porovnání
GHV - velké G
Nastavení a ověření přístrojů BENDER
Nastaveni - iso685W-S+FP200
OBJ: S91067210W
Záruka: 24 m.
Dostupné
do několika dnů
1 816 Kč/ks
2 197,36 Kč s DPH
Porovnání
+-
Košík

Popis výrobku

  • Varianta s ovládacím panelem FP200
  • Monitorování izolačního stavu v neuzemněných sítích AC, 3(N)AC 0…793 V, DC 0…1150 V
  • Jmenovité napětí sítě rozšiřitelné pomocí vazebných členů (pouze u verze iso685(W)-S)
  • Síť oddělených interních switchů pro použití v propojených sítích ISOnet (pouze u verze iso685(W)-S-B)
  • Dvě samostatně nastavitelné hodnoty reakce 1 kΩ…10 MΩ
  • Kombinace AMPPLUS a jiných metod měření podle konkrétního profilu
  • Kontinuální měření kapacity, napětí a síťové frekvence
  • Přednastavené profily měření, které přizpůsobují měřicí princip nastavené aplikaci použití
  • Automatické přizpůsobení rozptylové kapacitě sítě
  • Tlačítko INFO pro zobrazení nastavení zařízení a sítě
  • AUTO monitorování s automatickým hlášením alarmu
  • Historie paměťi s hodinami reálného času (se zdrojem pro paměť na tři dny) pro uložení 1023 alarmových hlášení s datem a časem
  • Proudový a napěťový výstup 0(4)…20 mA, 0…400 μA, 0…10 V, 2…10 V (galvanicky oddělený) úměrný naměřené hodnotě izolačního stavu sítě
  • Trvalé monitorování připojení monitorované sítě
  • Uživatelsky nastavitelné digitální a analogové vstupy a výstupy
  • Grafický LC displej s vysokým rozlišením
  • Funkce IsoGraph pro časově závislé znázornění izolačního odporu až na jeden rok
  • Dálkové nastavení některých parametrů přes internet (přes rozhraní COMTRAXX®)
  • Modbus TCP a webový server
  • Rozhraní RS-485 s BMS protokolem

Rozšířené informace

ISOMETER® iso685 je zařízení určené pro monitorování izolačního stavu IT sítě v souladu s ČSN EN 61557-8. Je univerzálně použitelný v AC, 3(N)AC, AC/DC a DC sítích. AC sítě mohou obsahovat rozsáhlé DC složky způsobené připojenými zařízeními (např. usměrňovači, měniči, řízenými pohony).

Aplikace

  • AC, DC nebo AC/DC hlavní obvody
  • AC/DC hlavní obvody s přímo připojenými DC komponentami, jako jsou usměrňovače, měniče, řízené pohony
  • UPS sítě, bateriové systémy
  • Systémy s indukčním ohřevem
  • Systémy obsahující spínané zdroje
  • IT sítě s vysokou rozptylovou kapacitou
  • Vzájemně propojené IT sítě

Funkce

Přístroj pro monitorování izolačního stavu iso685 nepřetržitě monitoruje celý izolační odpor IT sítě během provozu a spustí alarm, když hodnota klesne pod nastavenou hodnotu reakce. Pro měření musí být přístroj připojen mezi IT síť (neuzemněný systém) a ochranný vodič (PE). Měřicí proud v řádu μA je superponován na síť a je zaznamenán a vyhodnocen mikroprocesorem měřicího obvodu. Doba měření je závislá na vybraných měřicích profilech, na rozptylové kapacitě, izolačním odporu a případných souvisejících poruchách sítě.


Přístroj pro monitorování izolačního stavu v provedení varianta "B" disponuje sítí oddělených interních switchů pro ovládání více přístrojů ISOMETER® v propojených IT sítích. Přístroje jsou propojeny rozhraním ethernet. Integrovaná funkce ISOnet zajišťuje, že v jeden okamžik aktivně měří pouze jeden ISOMETER®, zatímco ostatní přístroje jsou v síti odpojeny a čekají ve standby módu na udělení oprávnění měřit.


Hodnoty reakce a další parametry se nastavují pomocí průvodce uvádění do provozu nebo přes nastavení v menu pomocí tlačítek zařízení a zobrazují se na grafickém LCD s vysokým rozlišením. Zvolená nastavení jsou uložena v trvalé paměti zabezpečené proti selhání. V menu lze zvolit různé jazyky pro nastavení a zprávy uvedené na displeji.


Přístroj využívá hodiny s reálným časem pro ukládání chybových zpráv a událostí do paměti historie s časem a datem. Nastavení může být chráněno před neoprávněnými úpravami heslem.

Měřicí metoda

Série iso685 využívá patentovanou metodu měření AMPPLUS. Tato metoda umožňuje přehledné monitorování moderních napájecích sítí, a to i v případě rozsáhlých, přímo připojených stejnosměrných složek a vysoké rozptylové kapacity sítě.

Normy

ISOMETER® iso685 odpovídá požadavkům:

  • ČSN EN 61557-8
  • STN EN 61557-8
  • DIN EN 61557-8
  • EN 61557-8
  • IEC 61557-8
  • DIN EN 45545-2:2016

Technické údaje

Parametry

Aplikaceobnovitelné zdroje
průmysl
železnice
Rozsah pracovních teplot-25 °C … 55 °C

-40 °C … 70 °C
Řídicí obvodyano Ano
Pomocné obvodyano Ano
Hlavní obvodyano Ano
Monitorovaná síť 3(N)ACano Ano
Monitorovaná síť ACano Ano
Monitorovaná síť AC/DCano Ano
Monitorovaná síť DCano Ano
Jmenovité napětí Un AC0 V … 690 V
Jmenovité napětí Un DC0 V … 1 kV
Jmenovité napětí Un 3(N)AC0 V … 690 V
Tolerance napětí Un+15%
Rozptylová kapacita sítě Ce µF0 F … 1 mF
Hodnota reakce Ran kΩ1 kΩ … 10 MΩ
Propojené sítěPouze verze B
Generátor pulzů pro vyhledávání poruchy izolacebe Ne
Montáž na DIN lištuano Ano
Montáž pomocí šroubůano Ano
Montáž do panelu/na zeďano ANO
Webový serverano Ano
Modbus TCPano Ano
Modbus RTUano Ano
BCOMano Ano
BSano Ano
BMSbe Ne
isoDataano Ano
CANbe Ne
Vazební člen AGH150W-4ano Ano
Vazební člen AGH204S-4ano Ano
Vazební člen AGH520Sano Ano
Vazební člen AGH675S-7be Ne
Vazební člen AGH676S-4ano Ano


Izolace
Jmenovité izolační napětí
(IEC 60664-1)
AC 1000 V
Jmenovité pulzní zkušební napětí (IEC 60664-1) 8 kV
Kategorie přepětí III
Stupeň znečištění (Un < 690 V) 3
Stupeň znečištění
(Un > 690 < 1000 V)
2
Ochranné oddělení (zesílenou izolací) mezi (A1, A2) - (11, 12, 14) - (21, 22, 24) - [(L1/+, L2, L3/-), (E, KE), (X1, X2)]
Test dielektrika podle
(IEC 61010-1)
2,2 kV
Parametry napájení pomocí svorek A1/+, A2/-
Jmenovité napájecí napětí US AC/DC 16,8…276 V ***
Jmenovitý kmitočet fS DC, 50...400 Hz
Vlastní spotřeba, typická pro 50 Hz (400 Hz) 12 W/21 VA
(12 W/45 VA)
Parametry monitorované sítě
Jmenovité napětí sítě Un AC 0...793 V,
DC 0...1150 V ***
Jmenovitý kmitočet fn DC, 0,1...460 Hz
Hodnoty reakce
Hodnota reakce Ran1 (Alarm 1) 1 kΩ...10 MΩ (40 kΩ)*
Hodnota reakce Ran2 (Alarm 2) 1 kΩ...10 MΩ (10 kΩ)*
Nejistota (dle IEC 61557-8) v závislosti na profilu, ±15 %, min. ±1kΩ
Hystereze 25 %, min. 1 kΩ
Časové odezvy
Doba odezvy tan při RF=0,5×Ran (Ran = 10 kΩ) a Ce=1 µF dle IEC 61557-8 v závislosti na profilu, typicky 4 s
Zpoždění při spuštění TSTARTUP 0...120 s (0 s)*
Měřicí obvod
Měřicí princip AMPPLUS
Měřicí napětí Um v závislosti na profilu, ± 10 V, ± 50 V
Měřicí proud Im ≤ 403 µA
Vnitřní odpor Ri, Zi ≤ 124 kΩ
Přípustné externí DC napětí Ufg ≤ 1200 V
Přípustná hodnota rozptylové kapacity Ce v závislosti na profilu, 0…1000 μF
Měřicí rozsahy
Měřicí rozsah fn 0,1…460 Hz
Nejistota měření fn ± 1 % ± 0,1 Hz
Napěťový rozsah pro měření fn AC 25...690 V
Měřicí rozsah Un bez vazebného členu

AC 25...690 V,
DC 25...1000 V

Napěťový rozsah měření Un

AC/DC > 10 V

Nejistota měření Un ±5 % ±5 V
Rozsah měřené hodnoty rozptylové kapacity sítě Ce 0…1000 μF
Nejistota měření Ce ± 10 % ± 10 μF
Rozsah frekvence pro měření Ce DC, 30...460 Hz
Minimální hodnota izolace pro měření Ce v závislosti na vazebném členu, typicky > 10 kΩ
Displej
Zobrazení Grafický displej 127 x 127 bodů, 40 x 40 mm
Rozsah zobrazení naměřené hodnoty izolačního odporu 0,1 kΩ….20 MΩ
LED signalizace
ON (provoz LED) zelená
SERVICE žlutá
ALARM 1 žlutá
ALARM 2 žlutá
Digitální vstupy
Počet 3
Pracovní režim, nastavitelný aktivní vysoká úroveň, aktivní nízká úroveň
Funkce žádná, test, reset, start měření, deaktivace zařízení
Napětí nízká úroveň DC -3…5 V,  vysoká úroveň DC 11…32 V
Digitální výstupy
Počet 2
Pracovní režim, nastavitelný aktivní, pasivní
Funkce žádná, Alarm 1, Alarm 2, chyba připojení, Alarm DC-, Alarm DC+, alarm DC napěťového posunu, symetrická porucha, porucha zařízení, obecný alarm, měření dokončeno, přístroj neaktivní
Napětí pasivní DC 0…32 V, aktivní DC 0/19,2…32 V
Max. hodnota součtu výstupních proudů na X1 max. 200 mA při napájení přes A1+/A2-
Max. proud jednoho výstupu max. 1 A při napájení přes svorkovnici X1 (X1.+/X1.GND)
Analogový výstup
Počet 1
Pracovní režim lineární, střed stupnice 28 kΩ/120 kΩ
Funkce hodnota izolačního stavu, DC posun
Proud, napětí 0…20 mA (< 600 Ω), 4…20 mA (< 600 Ω),
0…400 μA (< 4 kΩ), 0…10 V (>1 kΩ), 2…10 V (>1 kΩ)
Pracovní nejistota ± 20%
Rozhraní:
Rozhraní / protokol webový server/Modbus TCP/BCOM
Přenosová rychlost 10/100 Mbit/s, autodetekce
Max. počet Modbus požadavků < 100/s
Max. délka kabelu ≤ 100 m
Připojení RJ45
IP adresa DHCP/manuální* 192.168.0.5*
Maska sítě 255.255.255.0*
BCOM adresa system-1-0
Funkce komunikační rozhraní
ISOnet:
Počet ISOnet zařízení ≤ 20
Sběrnice BMS:
Rozhraní / protokol RS-485/BMS
Přenosová rychlost 9,6 kBaud/s
Max. délka kabelu ≤ 1200 m
Doporučený kabel (kroucený pár, jedna strana stínění připojená k PE) min. J-Y(St)Y 2x0,8
Připojení svorky X1.A, X1.B
Zakončovací odpor 120 Ω, interní DIP switch
Adresa zařízení na BMS 1…90 (3)*
Spínací obvody
Spínací prvky 2 přepínací kontakty
Pracovní režim N/C režim*, N/O režim
Kontakt 11-12-14 žádná, výstraha, alarm, porucha připojení, Alarm DC-, Alarm DC+, alarm DC napěťového posunu, symetrická porucha, porucha přístoje, obecný alarm, měření dokončeno, přístroj neaktivní
Kontakt 21-22-24 žádná, výstraha, alarm, porucha připojení, Alarm DC-, Alarm DC+, alarm DC napěťového posunu, symetrická porucha, porucha přístroje,  obecný alarm, měření dokončeno, přístroj neaktivní
Doba elektrické životnosti, počet cyklů 10 000
Jmenovité izolační napětí ≤ 2000 m n.m. 250 V
Jmenovité izolační napětí ≤ 3000 m n.m. 160 V
Minimální zátěž kontaktu 1 mA při AC/DC ≥ 10 V
Spínací parametry podle IEC 60947-5-1
Kategorie užití AC-13 AC-14 DC-12 DC-12 DC-12
Jmenovité spínací napětí 230 V 230 V 24 V 110 V 220 V
Jmenovitý spínací proud 5 A 3 A 1 A 0.2 A 0.1 A
Mechanické vlastnosti, klimatické podmínky, EMC
EMC IEC 61326-2-4; EN 50121-3-2; EN 50121-4**
Teplota okolí:
- při provozu -25…+55 °C
- při transportu -40…+85 °C
- při skladování -25…+70 °C
Klimatická třída podle IEC 60721 (vše s výjimkou orosení nebo jinovatky):
Statické použití (IEC 60721-3-3) 3K5
Přeprava (IEC 60721-3-2) 2K3
Dlouhodobé skladování (IEC 60721-3-1) 1K4
Klasifikace mechanické odolnosti podle IEC 60721:
Statické použití (IEC 60721-3-3) 3M4
Přeprava (IEC 60721-3-2) 2M2
Skladování (IEC 60721-3-1) 1M3
Oblast použití ≤ 3000 m. n.m.
Připojení
Typ připojení zásuvné šroubové svorky B9 nebo pružinové svorky B7
Šroubové svorky:
Jmenovitý proud ≤ 10 A
Utahovací moment 0,5…0,6 Nm
Velikost vodiče AWG 24…12
Délka odizolování vodiče 7 mm
- jednoduchý vodič/splétané lanko 0,2…2,5 mm²
- splétané lanko s dutinkou s izolací / bez izolace 0,25…2,5 mm²
- vícežilový vodič, jednoduchý vodič 0,2…1 mm²
- vícežilový vodič, splétaný 0,2…1,5 mm²
- vícežilový vodič, splétaný, s dutinkou bez izolace 0,25…1 mm²
- vícežilový vodič, splétaný, s TWIN dutinkou s izolací 0,5…1,5 mm²
Pružinové svorky:
Jmenovitý proud ≤ 10 A
Velikost vodiče AWG 24…12
Délka odizolování vodiče 10 mm
- jednoduchý vodič/splétané lanko 0,2…2,5 mm²
- splétané lanko s dutinkou s izolací / bez izolace 0,25…2,5 mm²
- vícežilový vodič, splétaný, s TWIN dutinkou s izolací 0,5…1,5 mm²
Pružinové svorky X1:
Jmenovitý proud ≤ 8 A
Velikost vodiče AWG 24…16
Délka odizolování vodiče 10 mm
- jednoduchý vodič/splétané lanko 0,2…1,5 mm²
- splétané lanko s dutinkou bez izolace 0,25…1,5 mm²
- splétané lanko s dutinkou s izolací 0,25…0,75 mm²
Všeobecná data
Pracovní režim trvalý provoz
Montáž dle orientace displeje, chladící otvory musí být ventilovány vertikálně
Stupeň krytí, vnitřní součásti IP40
Stupeň krytí, svorky IP20
Rychlá montáž na DIN lištu dle IEC 60715
Uchycení pomocí šroubů 3 × M4 s montážní příchytkou
Materiál pouzdra polykarbonát
Klasifikace hořlavosti V-0
Rozměry (š × v × h) 108 × 93 × 110 mm
Hmotnost ≤ 390 g
Ovládací panel FP200
Zobrazení Grafický displej 127 x 127 bodů, 40 x 40 mm
Napájecí napětí US přes iso685-S
Vlastní spotřeba typicky 3 W
Délka kabelu rozhraní ≤ 5 m
Propojovací kabel min. CAT5e
Stupeň krytí vnitřních komponent IP40
Stupeň krytí svorek IP20
Stupeň krytí s průhledným předním krytem IP65
Rozměry výřezu v panelu (š × v) 136 × 66 mm
Dovolená tolerance výřezu v panelu +0,5/-0
Rozměry (š × v × h) 144 × 72 × 35,6 mm
Varianta "W"
Klimatická třída podle IEC 60721:
Teplota okolí při provozu -40...+70 °C
Statické použití (IEC 60721-3-3) 3K5 (s výjimkou orosení a jinovatky)
Klasifikace mechanické odolnosti podle IEC 60721:
Statické použití (IEC 60721-3-3) 3M7

()* Tovární nastavení

** Indikace limitována teplotou okolí -25...+55 °C kromě verzí "W"

*** Absolutní hodnoty

Rozměry iso685
Rozměry iso685 - Panel FP200

Mohlo by vás zajímat

Mimořádné akce

Vyhrajte termokamery Hikmicro nebo multimetry Fluke!
01.03.2024 - 31.03.2024
Jaro 2024 přináší nejen teplejší počasí, ale také rozpálenou soutěž od společnosti GHV Trading! V úzké spolupráci s předními výrobci měřicích přístrojů – Hikmicro a Fluke, GHV Trading oznámila vzrušující...
Akční nabídka HIKMICRO - Březen 2024
01.03.2024 - 31.03.2024
Získejte slevu až 20% na vybrané kamery HIKMICRO Sleva je platná pro objednávky došlé v termínu od 1.3. do 31.3.2024

Novinky

Testery elektrických částí strojních zařízení C.A 6161 a C.A 6163
13.03.2024
Tester elektrických částí strojních zařízení, rozváděčů, nářadí, spotřebičů dle norem ČSN EN 60204-1, ČSN EN 61439-1, ČSN EN 60335-1, ČSN EN 62368-1, ČSN EN 60598-1, ČSN EN 60974-4, ČSN EN 50699, ČSN EN...
Čtyřkanálové monitory reziduálních proudů Bender RCMS410
11.09.2023 - 29.03.2024
Společnost Bender představuje čtyřkanálový monitor reziduálních proudů revoluční konstrukce RCMS410: šířka přístroje je pouhých 18 mm a chybějící displej nahrazuje vestavěná NFC komunikace. Monitor RCMS410...

Odborné články

Přehled termokamer
01.12.2023
Připravili jsme pro Vás přehlednou tabulku parametrů vybraných termokamer Hikmicro a Fluke.
Zjednodušte a zrychlete automatizační projekty použitím platformy STEGO CONNECT
01.12.2023
Inovativní systém, který vám usnadní digitalizaci v rámci průmyslových procesů a poskytne snadný přístup k datům a automatizaci dané aplikace. Zní to skvěle, co říkáte? Realita systému STEGO Connect je...
