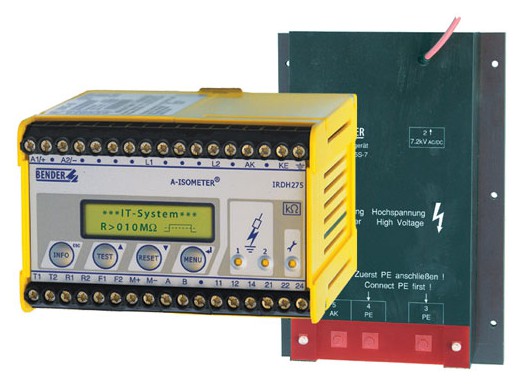

IRDH275BM-7 - Hlídač izolačního stavu s vazebním členem
Hlídač izolačního stavu pro stejnosměrné, střídavé i kombinované IT sítě s vyšším jmenovitým napětím
- Jmenovité rozvodné napětí s AGH675S-7 do 7,2 kV
- Dvě samostatně nastavitelné hodnoty reakce Ran (100 kΩ...10 MΩ)
- Měření do svodové kapacity 5 μF
- Podsvětlený dvouřádkový LC displej 2×16 znaků
- Interní/externí TEST/RESET tlačítko
- Automatické monitorování funkčnosti přístroje
- Rozhraní RS485/BMS
- Dvě oddělená ALARM relé, každé s jedním přepínacím kontaktem
- Nastavitelný pracovní režim N/C nebo N/O
Kontakt:
Ing. Roman SmékalTel.: +420 724 767 763
Ing. Dušan Zošiak
Tel.: SK: +421 948 528 908, CZ: +420 725 018 162Dotaz na výrobek
Ke stažení:
Technická dataRozměry pouzdraDWG - IRDH275DWG - AGH675S-7Funkce
Kombinace zařízení A-ISOMETR® IRDH275BM-7 s vazebným členem AGH675S-7 je navržená pro monitorování izolačního odporu v neuzemněných rozvodných sítích (IT sítě) s vyšším jmenovitým napětím až do 7,2 kV. Princip měření AMPPLUS důkladně splňuje požadavky na moderní rozvodné sítě, která mnohdy obsahují usměrňovače proudu, střídače, tyristorem řízené DC spotřebiče a přímo připojené stejnosměrné komponenty. IRDH275BM-7 se automaticky přizpůsobuje podmínkám rozvodné sítě (rozptylová kapacita sítě), čím se optimalizuje doba měření a signalizace poruchy. Díky dvěma nezávislým nastavitelným hodnotám reakce lze indikovat pokles izolačního odporu sítě ve dvou úrovních (před-alarm a hlavní alarm).
Aplikace
- Třífázové AC, kombinované AC/DC a stejnosměrně DC sítě
- AC/DC napěťové sítě s přímo připojenými DC komponenty jako např. proudové usměrňovače, střídače, tyristorem řízené DC spotřebiče
Funkce
Zařízení měří aktuální hodnotu izolačního odporu mezi vodiči sítě a uzemněním. Když hodnota izolačního odporu klesne pod nastavenou hodnotu, sepne relé a rozsvítí se LED indikace alarm. Dvě samostatně nastavitelné relé umožňují rozeznat dvě hodnoty izolačního odporu, přičemž jedna může indikovat před-alarm a druhá skutečný alarm.
Naměřená hodnota je zobrazována na LC displeji a nebo na externě připojeném měřícím nebo zobrazovacím přístroji. Chybová hlášení mohou být spolu s časem a datem ukládány do paměti. Paměť poruchy může být jednoduše smazána stiskem tlačítka RESET.
Po stisknutí tlačítka TEST se spustí kontrola nebo-li testování samotného systému měření izolačního odporu. Stiskem tlačítka INFO se zpřístupní doplňující informace jako např. aktuální hodnota svodové kapacity sítě nebo nastavené parametry zařízení. Měřicí systém nepřetržitě monitoruje připojení uzemnění a v případě výskytu poruchy sepne relé a rozsvítí se LED indikace poruchy měřícího systému.
Normy
A-ISOMETR® IRDH275BM-7 odpovídá požadavkům:
- IEC 61557-8
- IEC 61326
Technické údaje
| Izolace dle IEC 60664-1 / IEC 60664-3 | |||||
| Jmenovité izolační napětí | AC 7,2 kV (AGH675S-7) | ||||
|---|---|---|---|---|---|
| Jmenovité pulzní zkušební napětí | AC 80 kV (AGH675S-7) | ||||
| Parametry napájení | |||||
| Jmenovité napájecí napětí Us | DC 19,2...72 V | ||||
| Kmitočet napájecího napětí fs | DC | ||||
| Vlastní spotřeba max. | ≤ 14 VA | ||||
| Parametry monitorované IT sítě | |||||
| Jmenovité napětí sítě Un | AC, 3(N)AC 0...7,2 kV | ||||
| Jmenovitý kmitočet fn | DC, 0,2...460 Hz | ||||
| Hodnoty reakce | |||||
| Jmenovitá hodnota reakce Ran1 (ALARM 1) | 100 kΩ...10 MΩ | ||||
| Jmenovitá hodnota reakce Ran2 (ALARM 2) | 100 kΩ...10 MΩ | ||||
| Přednastavení | Ran1 (ALARM 1) = 40 kΩ Ran2 (ALARM 2) = 10 kΩ |
||||
| Přesnost 100 kΩ...500 kΩ / 500...10 MΩ | ±100 kΩ / ±0...+20 % | ||||
| Hystereze | 25 % | ||||
| Specifické časy | |||||
| Doba odezvy tan | ≤ 5 min | ||||
| Doba měření | viz návod k použití | ||||
| Měřicí obvod | |||||
| Měřicí princip | AMPPLUS | ||||
| Rozsah měření | 50 kΩ...10 MΩ | ||||
| Měřicí napětí Um | ±50 V | ||||
| Měřicí proud Im (při RF=0 Ω) | ≤ 21 µA | ||||
| Vnitřní DC odpor Ri | ≥ 2,4 MΩ | ||||
| Vnitřní impedance Zi při 50 Hz | ≥ 2,4 MΩ | ||||
| Svodová kapacita sítě Ce | ≤ 5 µF (od výrobce nastaveno 2 µF) | ||||
| Zobrazení, paměť | |||||
| Zobrazení | podsvětlený LC displej, 2x16 znaků, 4 mm | ||||
| Rozsah zobrazení | 50 kΩ...10 MΩ | ||||
| Heslo | Off / 0...999 (od výrobce nastaveno Off) | ||||
| Paměť poruchy, ALARM relé | On / Off (od výrobce nastaveno Off) | ||||
| Vstupy/výstupy | |||||
| Tlačítko TEST/RESET | interní/externí | ||||
| Výstupní proud verze (max. zátěž) | 0/4...20 mA (≤ 500 Ω) | ||||
| Přesnost | ±10 %, ±100 kΩ | ||||
| Komunikační rozhraní | |||||
| Rozhraní/protokol | RS485/BMS | ||||
| Max. délka kabelu | 1200 m | ||||
| Doporučený kabel | J(Y)STY 2×0,8 | ||||
| Zakončovací odpor | 120 Ω (0,5 W) | ||||
| Spínací obvody | |||||
| Spínací prvky | 2 × relé s 1 přepínacím kontaktem | ||||
| Pracovní režim | N/C nebo N/O (od výrobce nastaveno N/O) | ||||
| Minimální zátěž kontaktu | 2 mA při 24 V DC (50 mW) | ||||
| Všeobecná data | |||||
| Přístroj | IRDH275B | AGH675S-7 | |||
| Typ připojení vodičů | šroubové svorky | ||||
| Pracovní teplota okolí / verze "W" | -10...+55 °C / -40...+70 °C | ||||
| Skladovací teplota / verze "W" | -40...+70 °C / -40...+85 °C | ||||
| Pracovní režim | trvalý provoz | ||||
| Montáž | v jakékoli pozici | ||||
| Stupeň krytí, vnitřní součásti (DIN EN 60529) |
IP 30 | IP 64 | |||
| Stupeň krytí, svorky (DIN EN 60529) |
IP 20 | ||||
| Materiál pouzdra | polykarbonát | zalit pryskyřicí | |||
| Samozhášivost | UL94V-0 | ||||
| Rychlá montáž na DIN lištu | dle IEC 60715 | ne | |||
| Uchycení pomocí šroubů | 2 × M4 s montážní svorkou | ano | |||
| Hmotnost | 510 g | 5100 g | |||
| Pouzdro | XM112 | viz rozměry AGH675S-7 | |||
Rozměry pouzdra XM112

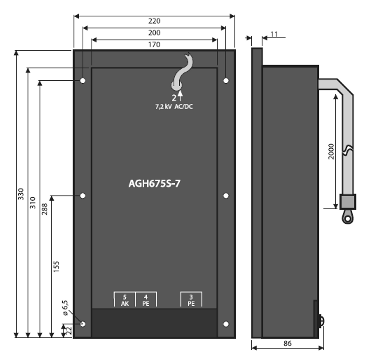

Rozměry pro AGH675S-7
Údaje pro objednávku
| Typ | Napájecí napětí Us |
Napětí monitorované sítě Un |
Hodnota reakce Ran1/2 |
Svodová kapacita sítě Ce |
Objednací číslo |
| IRDH275BM-727 | DC 19,2...72 V | -- | 0,1...10 MΩ | ≤ 5 µF | B91065120 |
|---|---|---|---|---|---|
| AGH675S-7 | -- | AC/DC 0...7,2 kV 0...460 Hz |
-- | -- | B913054 |
| Další typy na dotaz | |||||
Příslušenství
| Typ | Popis | Objednací číslo | |||
| 9620-1421 | Externí kΩ, 0...20 mA, 96×96 mm | B986841 | |||
|---|---|---|---|---|---|
| 9620S-1421 | Externí kΩ, 0...20 mA, 96×96 mm, zvýšená odolnost | B986842 | |||
| Montážní plát | Montážní plát pro uchycení šrouby | B990056 | |||
| Další příslušenství na dotaz | |||||
