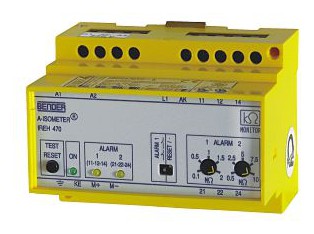

IREH470Y2-6.. - Hlídač izolačního stavu
Hlídače izolačního stavu odpojených spotřebičů v stejnosměrných nebo střídavých TT, TN, IT sítích s měřicím napětím 20 V
- Univerzální pro stejnosměrné a střídavé jedno a třífázové systémy do 690 V
- Pomocí vazebních členů lze přístroj aplikovat i na systémy s vyšším napětím
- Dvě nastavitelné hodnoty reakce: 0,1...2 MΩ / 0,5...10 MΩ
- LED indikace stavu ON a ALARM
- Princip aktivního měření pomocí superpozice DC napětí
- Kombinované tlačítko TEST a RESET
- Dvě oddělená ALARM relé s jedním přepínacím kontaktem
- Možnost opakovaného blokování
- Možnost dálkového zrušení indikace poruchy
- Přehledný čelní kryt, který umožňuje zapečetění nastavení
Kontakt:
Ing. Roman SmékalTel.: +420 724 767 763
Ing. Dušan Zošiak
Tel.: SK: +421 948 528 908, CZ: +420 725 018 162Dotaz na výrobek
Ke stažení:
Technická dataRozměry pouzdraMontážní rámPopis výrobku
V mnoha průmyslových odvětvích jsou motory popř. systémy s motory zapínány jen ve "vážných případech". Právě v těchto vážných případech může nečekaně dojít ke zkratu nebo vyhoření motoru, neboť vlivem vlhkosti popř. jiných činitelů často dochází ke zhoršení stavu izolace, aniž by zařízení byla v provozu. Pokud izolační stav těchto zařízení není monitorován nepřetržitě může porucha izolace právě v důležitých situacích způsobit ekonomicky významné výpadky provozů, vážné škody nebo dokonce může mít za následek ohrožení životů.
A-ISOMETER® IREH 470Y2-6 je určen právě pro nepřetržité monitorování izolačních odporů u výše uvedených zařízení v režimu off-line v TN, TT nebo IT sítích. Napěťový rozsah tohoto zařízení může být rozšířen pomocí vazebního členu.
Aplikace
- Automatické požární pumpy
- Pohony záchranných zařízení
- Lodní jeřáby
- Pohony ventilů u rozvodných zařízení (voda, plyn, ropa ...)
- Motorové pohony v instalacích
- Potápěčské pumpy
- Pohony pro kotvy, výtahy atd.
- Pohotovostní generátory atd.
Technické údaje
| Izolace dle IEC 60664-1 / IEC 60664-3 | |
| Jmenovité izolační napětí | AC 630 V |
|---|---|
| Jmenovité pulsní zkušební napětí | 6 kV |
| Parametry napájení |
|
| Napájecí napětí Us | viz. údaje pro objednávku |
| Jmenovitý kmitočtový nap. napětí fs | 50...460 Hz |
| Vlastní spotřeba |
≤ 3 VA |
| Parametry monitorované IT sítě | |
| Jmenovité napětí sítě Un | DC, AC, 3(N)AC 0...793 V |
| Jmenovitý kmitčet fn | 40...460 Hz |
| Hodnoty reakce | |
| Jmenovitá hodnota reakce Ran1 (ALARM 1) | 100 kΩ...2 MΩ |
| Jmenovitá hodnota reakce Ran2 (ALARM 2) | 500 kΩ...10 MΩ |
| Specifické časy | |
| Doba odezvy tan při RF=0,5×Ran a Ce=1 µF | ≤ 4 s |
| Měřicí obvod | |
| Měřicí napětí Um (špičková hodnota) |
≤ 20 V |
| Měřicí proud Im (při RF=0 Ω) | ≤ 17 µA |
| Interní DC odpor Ri | ≥ 1,2 MΩ |
| Vnitřní impedance Zi při 50 Hz | ≥ 1 MΩ |
| Přípustné externí stejnosměrné napětí Ufg | ≤ DC 800 V |
| Svodová kapacita sítě Ce | ≤ 10 µF |
| Vstupy/yýstupy | |
| Tlačítko TEST/RESET | interní/externí |
| Výstupní proud pro panelový přístroj | 0...400 μA |
| Spínací obvody | |
| Spínací prvky | 2 × relé s 1 přepínacím kontaktem |
| Princip | N/C nebo N/O (od výrobce nastaveno N/O) |
| Minimální zátěž kontaktu | 2 mA při DC 24 V (50 mW) |
| Všeobecná data | |
| Typ připojení vodičů | šroubové svorky |
| Pracovní teplota okolí | -10...55 °C |
| Skladovací teplota | -40...70 °C |
| Pracovní režim | trvalý provoz |
| Montáž | v jakékoli pozici |
| Stupeň krytí, vnitřní součásti (DIN EN 60529) |
IP 30 |
| Stupeň krytí, svorky (DIN EN 60529) |
IP 20 |
| Materiál pouzdra | polykarbonát |
| Samozhášitelnost | UL94V-0 |
| Rychlá montáž na DIN lištu | dle IEC 60715 |
| Uchycení pomocí šroubů | 2 × M4 s montážní svorkou |
| Hmotnost | 360 g |
| Pouzdro | X470 |
Rozměry pouzdra X470
Údaje pro objednávku
| Typ | Napájecí napětí | Objednací číslo |
| IREH470Y2-6 | AC 230 V 50/60 Hz | B91078001 |
|---|---|---|
| IREH470Y2-613 | AC 90...132 V 50/60 Hz | B91078002 |
| IREH470Y2-615 | AC 400 V 50/60 Hz | B91078003 |
| IREH470Y2-621 | DC 9,6...84 V | B91078006 |
| Další typy na dotaz | ||
Příslušenství
| Typ | Popis | Objednací číslo |
| AGH204S-4 | Vazební člen AC 0...1650 V | B914013 |
|---|---|---|
| AGH520S | Vazební člen AC 0...7200 V | B913033 |
| 9604-1421 | Externí kΩ, 0...400 μA, 96×96 mm | B986763 |
| 9604S-1421 | Externí kΩ, 0...400 μA, 96×96 mm, zvýšená odolnost | B986804 |
| 7204-1421 | Externí kΩ, 0...400 μA, 72×72 mm | B986764 |
| 7204S-1421 | Externí kΩ, 0...400 μA, 72×72 mm, zvýšená odolnost | B986784 |
| X470 | Montážní rám |
B990991 |
| X470 | Montážní sada | B990990 |
| Další příslušenství na dotaz | ||
