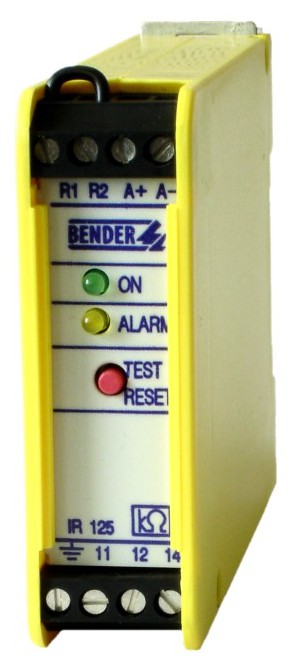

IR125-5921 - Hlídač izolačního stavu pro aplikace na železnici
Monitor izolačních stavů pro stejnosměrné IT sítě
- Napěťový rozsah 16,8...72 V
- Pevná hodnota reakce 30 kΩ nebo 50 kΩ dle verze
- Patentovaný měřicí princip AMP automaticky přizpůsobuje měřicí napětí podmínkám systému až do svodové kapacity 10 µF
- ALARM relé s jedním přepínacím kontaktem N/C
- Propojením kontaktů R1 a R2 lze odblokovat paměťovou funkci LED (nastavit automatický RESET)
- LED indikace POWER ON, LED indikace ALARM signalizuje poruchu
- Kombinované tlačítko TEST / RESET
Kontakt:
Ing. Roman SmékalTel.: +420 724 767 763
Ing. Dušan Zošiak
Tel.: SK: +421 948 528 908, CZ: +420 725 018 162Dotaz na výrobek
Ke stažení:
Technická dataRozměry pouzdraPopis výrobku
A-ISOMETR® IR125-5921DB monitoruje izolační odpor v stejnosměrných IT sítích 16,8...72 V. Princip měření AMP umožnuje indikovat jak nesymetrické tak i symetrické poruchy izolace.
U přístroje je možné zapnout automatický RESET. A-ISOMETR® IR125-5921DB je napájen z monitorované sítě a nevyžaduje zvláštní napájení.
Aplikace
- Stejnosměrné řídicí a pomocné obvody dle EN 60204-1:1997
- Stejnosměrné přídavné obvody dle DIN VDE 0100-725 (VDE 0100 část725):1991-11
- Jednoduché bateriové systémy
Funkce přístroje
Přístroj trvale měří a vyhodnocuje izolační odpor monitorované stejnosměrné sítě. Pokud izolační odpor mezi vodiči sítě a zemí klesne pod nastavenou hodnotu reakce, sepne relé ALARM rozsvítí se LED ALARM.
LED ALARM zůstává svítit i po odstranění poruchy a její zhasnutí (vynulování paměti) je možné pouze zmáčknutím tlačítka RESET. V případě automatického RESET LED ALARM zhasne ihned po odstranění poruchy.
Stisknutím tlačítka TEST simulujeme funkci poruchy a testujeme funkčnost přístroje.
Měřicí princip
Přístroj pracuje na AMP principu mikroprocesorem řízeného měřicího napětí, které se přizpůsobuje podmínkám systému. Evropský patent firmy BENDER.
Normy
A-ISOMETR® IR125-5921DB odpovídá normám:
- ČSN EN 61557-8
- STN EN 61557-8
- DIN EN 61557-8
- EN61557-8
- IEC61557-8
- ASTM F1669M-96
Technické údaje
>| Izolace dle IEC 60664-1 | |
| Jmenovité izolační napětí | AC 250 V |
|---|---|
| Jmenovité rázové napětí | 4 kV |
| Parametry napájení | |
| Napájecí napětí Us | = Un |
| Vlastní spotřeba | < 2 VA |
| Parametry monitorované IT sítě | |
| Jmenovité napětí sítě Un | DC 16,8...72 V |
| Měřicí obvod | |
| Měřicí princip | AMP |
| Měřicí napětí Um | < 13 V |
| Měřicí proud Im | < 120 µA |
| Vnitřní odpor Ri | < 240 kΩ |
| Rozptylová kapacita Ce max. | < 10 µF |
| Hodnoty reakce | |
| Hodnota reakce Ran | viz. údaje pro objednávku |
| Specifické časy | |
| Doba reakce tan | < 4 s |
| Výstupy | |
| TEST tlačítko | interní |
| RESET tlačítko | interní/externí |
| Spínací obvody | |
| Spínací prvky | 1× relé s 1 přepínacím kontaktem |
| Pracovní režim | N/C |
| Všeobecná data | |
| Typ připojení vodičů | šroubové připojení |
| Pracovní teplota okolí | -25...60 °C |
| Skladovací teplota | -40...70 °C |
| Pracovní třída | nepřetržitá činnost |
| Montáž | v jakékoli poloze |
| Stupeň krytí, vnitřní součásti (DIN EN 60529) |
IP 30 |
| Stupeň krytí, svorky (DIN EN 60529) |
IP 20 |
| Rychlá montáž na DIN lištu | dle IEC 60715 |
| Uchycení pomocí šroubů | ano |
| Samozhášitelnost | dle UL94V-0 |
| Hmotnost | cca. 130 g |
| Typ pouzdra | XM22 |
Rozměry pouzdra
Údaje pro objednávku
| Typ | Napájecí napětí Us = Un |
Hodnota reakce Ran | Objednací číslo |
| IR125-5921DB | DC 16,8...72 V | 30 kΩ | 91023005 |
|---|---|---|---|
| IR125-5921DB | DC 16,8...72 V | 50 kΩ | 91023012 |
| Další typy na dotaz | |||
Příslušenství
| Typ | Objednací číslo | ||
| Montážní plát pro uchycení šroubem | B990056 | ||
|---|---|---|---|
| Další příslušenství na dotaz | |||
