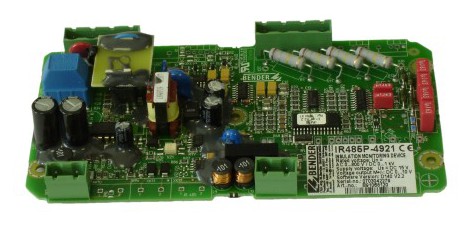

IR486P - Hlídač izolačního stavu pro aplikace na železnici
Monitor izolačních stavů pro střídavé i stejnosměrné IT sítě
- Napěťový rozsah AC do 800 V, DC do 1000 V
- Monitorování připojení k hlídané IT síti
- LED zapnuto
- Hodnota reakce 50 kΩ
- Výstupní relé s přepínacím kontaktem N/O
Kontakt:
Ing. Roman SmékalTel.: +420 724 767 763
Ing. Dušan Zošiak
Tel.: SK: +421 948 528 908, CZ: +420 725 018 162Dotaz na výrobek
Ke stažení:
Technická dataPopis výrobku
A-ISOMETER® IR486P monitoruje izolační odpor ve střídavých IT sítích do 800 V nebo DC sítích do 1000 V. Porucha izolace v DC obvodech, které jsou propojeny s AC obvody může být naměřena pouze v případě, že usměrňovači protéká zatěžovací proud větší jak 5...10 mA. Proto jsou také tyto přístroje vhodné pro montáž do obvodů usměrňovačů a střídačů.
Aplikace
- Elektrické dopravní prostředky
- Napájecí systémy UPS
- Dobíjecí stanice
Měřicí princip
Přístroj využívá měřicí princip AMP, patentovaný princip měření firmy BENDER.
Normy
A-ISOMETR® IR486P odpovídá normám:
- ČSN EN 61557-8
- STN EN 61557-8
- EN IEC 61557-8
- EN 61557-8
- IEC 61557-8
- ASTM F1669M-96
Technické údaje
| Izolace dle IEC 60664-1 | |
| Jmenovité izolační napětí | AC 1000 V |
|---|---|
| Jmenovité pulzní zkušební napětí | 8 kV |
| Parametry napájení | |
| Jmenovité napájecí napětí Us | DC 12...84 V |
| Vlastní spotřeba | ≤ 3 VA |
| Parametry monitorované IT sítě | |
| Jmenovité napětí sítě Un | AC 50...400 Hz, 0...800 V DC 0...1000 V |
| Hodnoty reakce | |
| Jmenovitá hodnota reakce Ran | 50 kΩ |
| Měřicí obvody | |
| Měřicí napětí Um | ±30 V |
| Vnitřní odpor Ri | 200 kΩ |
| Spínací obvody | |
| Spínací prvky | 1 relé s 1 přepínacím kontaktem |
| Pracovní režim | N/O |
| Mechanická odpolnost | |
| Odolnost proti rázu dle IEC 60255-5 | 15 g / 11 ms |
| Konstantní ráz dle IEC 6068-2-29 | 40 g / 6 ms |
| Odolnost proti vibracím dle IEC 6068-2-6 | 10...150 Hz / 0,15 mm - 2g |
| Všeobecná data | |
| Typ připojení vodičů | plug-in svorkovnice typ Phönix 7,62 mm |
| Provozní teplota | -25...+70 °C |
| Skladovací teplota | -40...+70 °C |
| Pracovní režim | trvalý provoz |
| Montáž | v jakékoli poloze |
| Stupeň krytí (DIN EN 60529) | IP00 |
| Rychlá montáž na DIN lištu | ne |
| Uchycení pomocí šroubů | ano |
| Hmotnost | cca. 130 g |
| Rozměry | 84×157×47 (včetně plug-in svorkovnice) |
Údaje pro objednávku
| Typ | Napájecí napětí Us | Monitorovací napětí Un | Objednací číslo |
| IR486P-421 | DC 12...84 V | AC 0...800 V, 50...400 Hz 1000 V DC |
B91068099 |
|---|
