IR470LY - Hlídač izolačního stavu
Hlídač izolačního stavu pro střídavé jednofázové a třífázové IT sítě
- Napěťový rozsah 0...793 V
- Kmitočtový rozsah 40...460 Hz
- Pomocí vazebných členů lze přístroj aplikovat i na systémy s vyšším napětím
- Hodnota reakce nastavitelná od 1...200 kΩ (2 volitelné rozsahy 1...20 kΩ nebo 10...200 kΩ)
- Trvalé monitorování stavu připojení
- LED indikace POWER ON
- 2× ALARM signalizuje poruchu izolace i poruchu připojení L1, L2 a vlastní interní chybu přístroje
- LED bargraf pro indikaci velikosti izolačního odporu
- DIP přepínač umožňuje zvolit pracovní režim ALARM relé (N/C nebo N/O) a změnit rozsah měřené veličiny
- Jedno přepínací ALARM relé se přepínatelnými kontakty
- Kombinované tlačítko TEST/RESET
- Možnost připojení externího spínání TEST a RESET
- Analogový výstup 0...400 µA pro připojení k externímu kΩ metru
- Přehledný čelní kryt, který umožňuje zapečetění nastavení
Kontakt:
Ing. Roman SmékalTel.: +420 724 767 763
Ing. Dušan Zošiak
Tel.: SK: +421 948 528 908, CZ: +420 725 018 162Dotaz na výrobek
Ke stažení:
Technická dataRozměry pouzdraMontážní rámDWG - IR470LYPopis výrobku

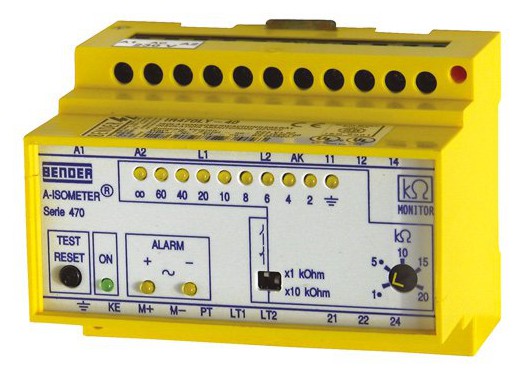

A-ISOMETER® IR470LY monitoruje izolační odpor v jednoduchých jednofázových a třífázových střídavých IT sítích do 793 V, které neobsahují ani měniče ani stejnosměrné obvody a svodová kapacita těchto systému je poměrně nízká, většinou pod 1 µF někdy mírně nad touto hodnotou.
Pro nastavení hodnoty reakce je možno zvolit jeden ze dvou rozsahů, buď 1...20 kΩ nebo rozsah 10...200 kΩ. S použitím vazebných členů lze monitorovat i IT sítě s vyšším jmenovitým napětím až do 7,2 kV (viz příslušenství).
Aplikace
- Střídavé jedno a třífázové systémy bez stejnosměrných obvodů
- Budící obvody motorů bez měničů
- Elektrické instalace v budovách
- Jednoduché elektrické systémy strojů
- Generátorové soupravy a mobilní generátory
- Veřejné energetické rozvody
- Osvětlovací systémy
- Chladící a klimatizační systémy
Funkce
A-ISOMETR® IR470LY trvale měří a vyhodnocuje izolační odpor monitorované sítě. Měřená hodnota je indikována na LED bargrafu nebo na připojeném externím kΩ metru. Síť lze kontinuálně monitorovat i v případě jakýchkoliv změn, např. připojení další větve k síti.
Pokud izolační odpor mezi vodiči sítě a zemí klesne pod nastavenou hodnotu reakce, sepne relé ALARM a rozsvítí a se LED ALARM. Pokud je porucha izolace na střídavé straně monitorované sítě, trvale svítí obě LED ALARM . V případě, že je na straně stejnosměrné, pak dle polarity trvale svítí LED ALARM + nebo LED ALARM -.
LED ALARM zůstává svítit i po odstranění poruchy a její zhasnutí (vynulování paměti) je možné pouze zmáčknutím tlačítka RESET.
Stisknutím tlačítka TEST simulujeme funkci poruchy a testujeme funkčnost přístroje.
Princip měření
A-ISOMETR® IR470LY pracuje na měřicím principu superpozice stejnosměrného napětí.
Normy
A-ISOMETR® IR470LY odpovídají požadavkům:
- ČSN EN 61557-8
- STN EN 61557-8
- DIN EN 61557-8
- EN61557-8
- IEC 61557-8
- ASTM F 1669M-96
Technické údaje
| Izolace dle IEC 60664-1 | |
| Jmenovité izolační napětí | AC 630 V |
|---|---|
| Jmenovité pulzní zkušební napětí | 6,0 kV |
| Parametry napájení | |
| Jmenovité napájecí napětí Us | viz údaje pro objednávku |
| Jmenovitý kmitočet napájecího napětí fs | 50...460 Hz |
| Rozsah pracovního napětí | 0,85...1,15 % z Us |
| Vlastní spotřeba max. | ≤ 3 VA |
| Parametry monitorované IT sítě | |
| Jmenovité napětí sítě Un | AC, 3(N)AC 0...793 V |
| Jmenovitý kmitočet fn | 40...460 Hz |
| Hodnoty reakce | |
| Jmenovitá hodnota reakce Ran | 1...200 kΩ |
| Specifické časy | |
| Doba odezvy tan při RF=0,5×Ran a Ce=1 µF (1...10 kΩ) / (10...200 kΩ) |
≤ 3 s / ≤ 1 s |
| Měřicí obvod | |
| Měřicí princip | DC |
| Měřicí napětí Um | ≤ 40V |
| Měřicí proud Im (při RF=0 Ω) | ≤ 200 µA |
| Interní DC odpor Ri | ≥ 200 kΩ |
| Interní impedance Zi při 50 Hz | ≥ 180 kΩ |
| Přípustné externí stejnosměrné napětí Ufg | ≤ DC 800 V |
| Svodová kapacita sítě Ce | ≤ 20 µF |
| Zobrazení, paměť | |
| Zobrazení | LED bargraf, 10 segmentů |
| Paměť chyb, ALARM relé | On |
| Vstupy/výstupy | |
| Tlačítko TEST/RESET | interní/externí |
| Výstupní proud pro panelový přístroj | 0...400 µA |
| Max. zátěž | ≤ 25 kΩ |
| Spínací obvody | |
| Spínací prvky | 2 × relé s 1 přepínacím kontaktem |
| Pracovní režim | N/C nebo N/O (od výrobce nastaveno N/O) |
| Minimální zátěž kontaktu | 2 mA při DC 24 V |
| Všeobecná data | |
| Typ připojeni vodičů | šroubové svorky |
| Pracovní teplota okolí | -10...55 °C |
| Skladovací teplota | -40...70 °C |
| Pracovní režim | trvalý provoz |
| Montáž | v jakékoli pozici |
| Stupeň ochrany, vnitřní součásti (DIN EN 60529) |
IP 30 |
| Stupeň ochrany, svorky (DIN EN 60529) |
IP 20 |
| Materiál pouzdra | polykarbonát |
| Samozhášivost | UL94V-0 |
| Rychlá montáž na DIN lištu | dle IEC 60715 |
| Uchycení pomocí šroubů | ano |
| Hmotnost | ≤ 360 g |
| Pouzdro | X470 |
Rozměry pouzdra X470
Údaje pro objednávku
| Typ | Napájecí napětí Us |
Napětí monitorované sítě Un |
Hodnota reakce Ran |
Svodová kapacita sítě Ce |
Objednací číslo |
| IR 470LY-40 | AC 230 V | AC/3(N)AC 0...793 V 42...460 Hz |
1...200 kΩ | ≤ 20 µF | B91048007 |
|---|---|---|---|---|---|
| IR 470LY-4011 | AC 24 V | AC/3(N)AC 0...793 V 42...460 Hz |
1...200 kΩ | ≤ 20 µF | B91048012 |
| IR 470LY-4012 | AC 42 V | AC/3(N)AC 0...793 V 42...460 Hz |
1...200 kΩ | ≤ 20 µF | B91048002 |
| IR 470LY-4013 | AC 90...132 V1) | AC/3(N)AC 0...793 V 42...460 Hz |
1...200 kΩ | ≤ 20 µF | B91048011 |
| IR 470LY-4015 | AC 400 V | AC/3(N)AC 0...793 V 42...460 Hz |
1...200 kΩ | ≤ 20 µF | B91048008 |
| IR 470LY-4016 | AC 500 V | AC/3(N)AC 0...793 V 42...460 Hz |
1...200 kΩ | ≤ 20 µF | B91048018 |
| IR 470LY-4017 | AC 690 V | AC/3(N)AC 0...793 V 42...460 Hz |
1...200 kΩ | ≤ 20 µF | B91048017 |
| IR 470LY-4018 | AC 440 V | AC/3(N)AC 0...793 V 42...460 Hz |
1...200 kΩ | ≤ 20 µF | B91048024 |
| IR 470LY-4021 | DC 9,6...84 V1) | AC/3(N)AC 0...793 V 42...460 Hz |
1...200 kΩ | ≤ 20 µF | B91048006 |
| IR 470LY-4023 | DC 77...286 V1) | AC/3(N)AC 0...793 V 42...460 Hz |
1...200 kΩ | ≤ 20 µF | B91048026 |
| 1) Absolutní hodnota napájecího napětí, při kterém nelze použít podmínku pro pracovní rozsah napětí | |||||
| Další typy na dotaz | |||||
Příslušenství
| Typ | Popis | Objednací číslo |
| AGH204S-4 | Vazebný člen 3AC 0...1300/1650 V | B914013 |
|---|---|---|
| AGH520S | Vazebný člen AC 0...7,2 kV | B913033 |
| 7204-1421 | Externí kΩ, 0...400 μA, 72×72 mm | B986763 |
| 7204S-1421 | Externí kΩ, 0...400 μA, 72×72 mm, zvýšená odolnost | B986804 |
| 9604-1421 | Externí kΩ, 0...400 μA, 96×96 mm | B986764 |
| 9604S-1421 |
Externí kΩ, 0...400 μA, 96×96 mm, zvýšená odolnost | B986784 |
| X470 | Montážní rám | B990991 |
| X470 | Montážní sada | B990990 |
| Další příslušenství na dotaz | ||
