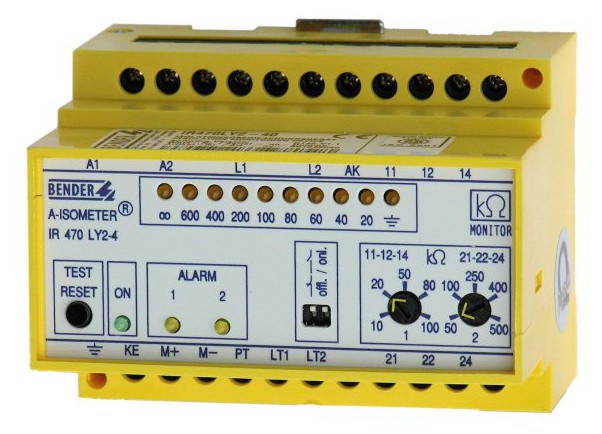

IR470LY2-4061 - Hlídač izolačního stavu

Hlídač izolačního stavu pro střídavé jednofázové a třífázové IT sítě

• Napěťový rozsah 0...793 V
• Kmitočtový rozsah 40...460 Hz
• Pomocí vazebných členů lze přístroj aplikovat i na systémy s vyšším napětím
• Dvě nastavitelné hodnoty reakce v rozsahu 10...100 kΩ ALARM1 a 35...500 kΩ ALARM2 (předalarm)
• Trvalé monitorování stavu připojení
• LED indikace POWER ON, ALARM 1, ALARM 2
• Indikace ALARM 1(2) signalizuje i poruchu připojení a vlastní interní chybu přístroje
• LED bargraf pro indikaci velikosti izolačního odporu
• DIP přepínač umožňuje zvolit pracovní režim ALARM relé (N/C nebo N/O) a odblokovat paměťovou funkci LED (nastavit automatický RESET)
• Dvě přepínací ALARM relé (nastavitelné na N/O, N/C)
• Kombinované tlačítko TEST/RESET
• Možnost připojení externího spínání TEST a RESET
• Analogový výstup 0...400 µA pro připojení k externímu kΩ metru
• Přehledný čelní kryt, který umožňuje zapečetění nastavení

Kontakt:

Ing. Roman Smékal
Tel.: +420 724 767 763
Ing. Dušan Zošiak
Tel.: SK: +421 948 528 908, CZ: +420 725 018 162Dotaz na výrobek

Ke stažení:

Technická dataRozměry pouzdraMontážní rámDWG - IR470LY2-40

Popis výrobku

A-ISOMETER^® IR470LY2-4061 monitoruje izolační odpor v jednoduchých jednofázových a třífázových střídavých IT sítích do 793 V, které neobsahují ani měniče ani stejnosměrné obvody a svodová kapacita těchto systému je poměrně nízká, většinou pod 1 µF někdy mírně nad touto hodnotou.

Díky dvěma nezávislým nastavitelným hodnotám reakce lze indikovat překročení izolačního odporu sítě ve dvou úrovních (před alarm a hlavní alarm). U přístroje je možné zapnout automatický RESET.

S použitím vazebných členů lze monitorovat i IT sítě s vyšším jmenovitým napětím až do 7,2 kV (viz příslušenství).

Aplikace

• Střídavé jedno a třífázové systémy bez stejnosměrných obvodů
• Budící obvody motorů bez měničů
• Elektrické instalace v budovách
• Jednoduché elektrické systémy strojů
• Generátorové soupravy a mobilní generátory
• Veřejné energetické rozvody
• Osvětlovací systémy
• Chladící a klimatizační systémy

Funkce

A-ISOMETR^® IR470LY2-4061 trvale měří a vyhodnocuje izolační odpor monitorované sítě. Měřená hodnota je indikována na LED bargrafu nebo na připojeném externím kΩ metru. Síť lze kontinuálně monitorovat i v případě jakýchkoliv změn, např. připojení další větve k síti.

Pokud izolační odpor mezi vodiči sítě a zemí klesne pod nastavenou hodnotu reakce, sepne relé nejprve ALARM 1 následně může i ALARM2 a rozsvítí se LED ALARM1 nebo LED ALARM2. V případě přerušení spojení monitorované sítě a zemí rovněž začnou obě LED ALARM blikat.

LED ALARM zůstává svítit i po odstranění poruchy a její zhasnutí (vynulování paměti) je možné pouze zmáčknutím tlačítka RESET. V případě automatického RESET LED ALARM zhasne ihned po odstranění poruchy.

Stisknutím tlačítka TEST simulujeme funkci poruchy a testujeme funkčnost přístroje.

Princip měření

A-ISOMETR^® IR470LY2-4061 pracuje na měřicím principu superpozice stejnosměrného napětí.

Normy

A-ISOMETR^® IR470LY2-4061 odpovídají požadavkům:

• ČSN EN 61557-8
• STN EN 61557-8
• DIN EN 61557-8
• EN61557-8
• IEC 61557-8
• ASTM F 1669M-96

Technické údaje

Rozměry pouzdra X470

Údaje pro objednávku

Příslušenství
