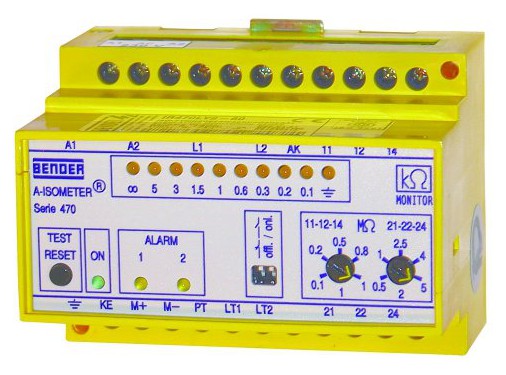

IR470LY2-60 - Hlídač izolačního stavu
Hlídač izolačního stavu pro střídavé jednofázové a třífázové IT sítě
- Napěťový rozsah 0...793 V
- Kmitočtový rozsah 40...460 Hz
- Pomocí vazebných členů lze přístroj aplikovat i na systémy s vyšším napětím
- Dvě nastavitelné hodnoty reakce v rozsahu 100 kΩ...1 MΩ ALARM1 a 500 kΩ...5 MΩ ALARM2 (předalarm)
- Trvalé monitorování stavu připojení
- LED indikace POWER ON, ALARM 1, ALARM 2
- Indikace ALARM 1(2) signalizuje i poruchu připojení a vlastní interní chybu přístroje
- LED bargraf pro indikaci velikosti izolačního odporu
- DIP přepínač umožňuje zvolit pracovní režim ALARM relé (N/C nebo N/O) a změnit režim OFF-LINE/ON-LINE
- Dvě přepínací ALARM relé (nastavitelné na N/O, N/C)
- Kombinované tlačítko TEST/RESET
- Možnost připojení externího spínání TEST a RESET
- Analogový výstup 0...400 µA pro připojení k externímu MΩ metru
- Přehledný čelní kryt, který umožňuje zapečetění nastavení
Kontakt:
Ing. Roman SmékalTel.: +420 724 767 763
Ing. Dušan Zošiak
Tel.: SK: +421 948 528 908, CZ: +420 725 018 162Dotaz na výrobek
Ke stažení:
Technická dataRozměry pouzdraMontážní rámPopis výrobku
A-ISOMETER® IR470LY2-60... monitoruje izolační odpor v jednoduchých jednofázových a třífázových střídavých IT sítích do 793 V, které neobsahují ani měniče ani stejnosměrné obvody a mají vysokou hodnotu izolačního odporu.
Díky dvěma nezávislým nastavitelným hodnotám reakce lze indikovat překročení izolačního odporu sítě ve dvou úrovních (před alarm a hlavní alarm). Přístroj může pracovat i v režimu OFF-LINE (síť je bez napětí).
S použitím vazebných členů lze monitorovat i IT sítě s vyšším jmenovitým napětím až do 7,2 kV (viz příslušenství).
Aplikace v on-line sítích
- Střídavé jedno a třífázové systémy bez stejnosměrných obvodů
- Budící obvody motorů bez měničů
- Elektrické instalace v budovách
- Jednoduché elektrické systémy strojů
- Generátorové soupravy a mobilní generátory
- Veřejné energetické rozvody
- Osvětlovací systémy
- Chladící a klimatizační systémy
Aplikace v off-line sítích
- Automatické požární pumpy
- Pohony záchranných zařízení
- Lodní jeřáby
- Pohony ventilů u rozvodních zařízení (voda, plyn, ropa,...)
- Motorové pohony v instalacích
- Potápěčské pumpy
- Pohony pro kotvy, výtahy atd.
Funkce
A-ISOMETR® IR470LY2-60... trvale měří a vyhodnocuje izolační odpor monitorované sítě. Měřená hodnota je indikována na LED bargrafu nebo na připojeném externím kΩ metru. Síť lze kontinuálně monitorovat i v případě jakýchkoliv změn, např. připojení další větve k síti.
Pokud izolační odpor mezi vodiči sítě a zemí klesne pod nastavenou hodnotu reakce, sepne relé nejprve ALARM 1 následně může i ALARM 2 a rozsvítí se LED ALARM 1 nebo LED ALARM 2. V případě přerušení spojení monitorované sítě a zemí rovněž začnou obě LED ALARM blikat.
LED ALARM zůstává svítit i po odstranění poruchy a její zhasnutí (vynulování paměti) je možné pouze zmáčknutím tlačítka RESET. V případě automatického RESET LED ALARM zhasne ihned po odstranění poruchy.
Stisknutím tlačítka TEST simulujeme funkci poruchy a testujeme funkčnost přístroje.
Princip měření
A-ISOMETR® IR470LY2-60... pracuje na měřicím principu superpozice stejnosměrného napětí.
Normy
A-ISOMETR® IR470LY2-60... odpovídají požadavkům:
- ČSN EN 61557-8
- STN EN 61557-8
- DIN EN 61557-8
- EN61557-8
- IEC 61557-8
- ASTM F 1669M-96
- ASTM F 1134-94
Technické údaje
| Izolace dle IEC 60664-1 | |
| Jmenovité izolační napětí | AC 630 V |
|---|---|
| Jmenovité pulzní zkušební napětí | 6,0 kV |
| Parametry napájení | |
| Jmenovité napájecí napětí Us | viz údaje pro objednávku |
| Jmenovitý kmitočet napájecího napětí fs | 50...460 Hz |
| Rozsah pracovního napětí | 0,85...1,15 % z Us |
| Vlastní spotřeba max. | ≤ 3 VA |
| Parametry monitorované IT sítě | |
| Jmenovité napětí sítě Un | AC, 3(N)AC 0...793 V |
| Jmenovitý kmitočet fn | 40...460 Hz |
| Hodnoty reakce | |
| Jmenovitá hodnota reakce Ran1 (ALARM 1) | 100 kΩ...1 MΩ |
| Jmenovitá hodnota reakce Ran2 (ALARM 2) | 500 kΩ...5 MΩ |
| Specifické časy | |
| Doba odezvy tan při RF=0,5×Ran a Ce=1 µF | ≤ 4 s |
| Měřicí obvod | |
| Měřicí princip | DC |
| Měřicí napětí Um | ≤ 40V |
| Měřicí proud Im (při RF=0 Ω) | ≤ 33 µA |
| Interní DC odpor Ri | ≥ 1,2 MΩ |
| Interní impedance Zi při 50 Hz | ≥ 1,0 MΩ |
| Přípustné externí stejnosměrné napětí Ufg | ≤ DC 800 V |
| Svodová kapacita sítě Ce | ≤ 10 µF |
| Zobrazení, paměť | |
| Zobrazení | LED bargraf, 10 segmentů |
| Paměť chyb, ALARM relé | On |
| Vstupy/výstupy | |
| Tlačítko TEST/RESET | interní/externí |
| Výstupní proud pro panelový přístroj | 0...400 µA |
| Max. zátěž | ≤ 25 kΩ |
| Spínací obvody | |
| Spínací prvky | 2 × relé s 1 přepínacím kontaktem |
| Pracovní režim | N/C nebo N/O (od výrobce nastaveno N/O) |
| Minimální zátěž kontaktu | 2 mA při DC 24 V |
| Všeobecná data | |
| Typ připojeni vodičů | šroubové svorky |
| Pracovní teplota okolí | -10...55 °C |
| Skladovací teplota | -40...70 °C |
| Pracovní režim | trvalý provoz |
| Montáž | v jakékoli pozici |
| Stupeň krytí, vnitřní součásti (DIN EN 60529) |
IP 30 |
| Stupeň krytí, svorky (DIN EN 60529) |
IP 20 |
| Materiál pouzdra | polykarbonát |
| Samozhášivost | UL94V-0 |
| Rychlá montáž na DIN lištu | dle IEC 60715 |
| Uchycení pomocí šroubů | ano |
| Hmotnost | ≤ 360 g |
| Pouzdro | X470 |
Rozměry pouzdra X470
Údaje pro objednávku
| Typ | Napájecí napětí Us |
Napětí monitorované sítě Un |
Hodnota reakce Ran1/2 |
Svodová kapacita sítě Ce |
Objednací číslo |
| IR 470LY2-60 | AC 230 V | AC/3(N)AC 0...793 V 40...460 Hz |
100 kΩ... 1 MΩ 500 kΩ... 5 MΩ |
≤ 10 µF | B91048010 |
|---|---|---|---|---|---|
| IR 470LY2-6013 | AC 90...132 V1) | AC/3(N)AC 0...793 V 40...460 Hz |
100 kΩ... 1 MΩ 500 kΩ... 5 MΩ |
≤ 10 µF | B91048013 |
| IR 470LY2-6015 | AC 400 V | AC/3(N)AC 0...793 V 40...460 Hz |
100 kΩ... 1 MΩ 500 kΩ... 5 MΩ |
≤ 10 µF | B91048009 |
| IR 470LY2-6021 | DC 9,6...84 V1) | AC/3(N)AC 0...793 V 40...460 Hz |
100 kΩ... 1 MΩ 500 kΩ... 5 MΩ |
≤ 10 µF | B91048014 |
| 1) Absolutní hodnota napájecího napětí, při kterém nelze použít podmínku pro pracovní rozsah napětí | |||||
| Další typy na dotaz | |||||
Příslušenství
| Typ | Popis | Objednací číslo |
| AGH520S | Vazebný člen AC 0...7,2 kV | B913033 |
|---|---|---|
| 7204-1621 | Externí kΩ, 0...400 μA, 72×72 mm | B986700 |
| 9604-1621 | Externí kΩ, 0...400 μA, 96×96 mm | B986782 |
| X470 | Montážní rám | B990991 |
| X470 | Montážní sada | B990990 |
| Další příslušenství na dotaz | ||
