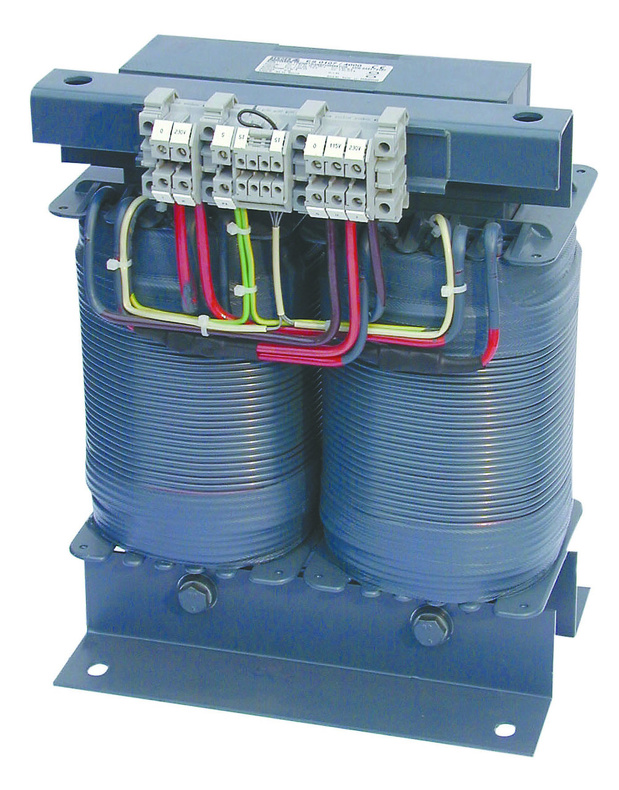

ES710/...-2 - Jednofázové ochranné oddělovací transformátory

Jednofázové ochranné oddělovací transformátory pro napájení zdravotnických prostor se sníženou max. hodnotou zapínacího proudu

Jednofázové ochranné oddělovací transformátory pro napájení zdravotnických prostor se sníženou hodnotou náběhového proudu IE < 8 × In.

Ing. Roman Smékal
Tel.: +420 724 767 763
Vladimír Frič
Tel.: +420 725 018 162
VariantaNázev / popisCena bez DPHCena s DPHObjednat
ES710/3150-2ES710/3150-2 - Oddělovací transf. jednofázový 230/230

Objednací číslo: B924641

ks
Prim. 230V
Sec. 230V
3,15 kVA
Náběhový proud < 8xIn, proud naprázdno a napětí nakrátko < 2%
ES710/4000-2 ES710/4000-2 - Oddělovací transf. jednofázový 230/230

Objednací číslo: B924642

ks
Prim. 230V
Sec. 230V
4,0kVA
Náběhový proud < 8xIn, proud naprázdno a napětí nakrátko < 2%
ES710/5000-2ES710/5000-2 - Oddělovací transf. jednofázový 230/230

Objednací číslo: B924643

ks
Prim. 230V
Sec. 230V
5,0kVA
Náběhový proud < 8xIn, proud naprázdno a napětí nakrátko < 2%
ES710/6300-2ES710/6300-2 - Oddělovací transf. jednofázový 230/230

Objednací číslo: B924644

ks
Prim. 230V
Sec. 230V
6,3kVA
Náběhový proud < 8xIn, proud naprázdno a napětí nakrátko < 2%
ES710/8000-2ES710/8000-2 - Oddělovací transf. jednofázový 230/230

Objednací číslo: B924645

ks
Prim. 230V
Sec. 230V
8,0kVA
Náběhový proud < 8xIn, proud naprázdno a napětí nakrátko < 2%
Volitelné příslušenství
ESDS0107-1ESDS0107-1 - Kryt transformátorů IP23 / RAL7032

Objednací číslo: B924673

ks
Ocelový kryt s krytím IP23 pro oddělovací transformátory řady:
ES710 od 3,15 do 10kVA
DS0107 od 3,15 do 5kVA
  • Odpovídají normám: DIN EN 61558-2-15: 2001-11, IEC 61558-2-15:1999-02, DIN VDE 0100-710:2002-11, IEC 60364-7-710:2002-11
  • Transformátory mají vestavěné termočlánky v souladu s DIN 44081 (120 °C)
  • Statické odstínění mezi primárním a sekundárním vinutím je připojeno k izolovanému vývodu.
  • Vinutí jsou galvanicky izolována
  • Stupeň krytí IP00, IP23 s krytem
  • Bezpečnostní třída I
  • Bezpečnostní třída II (volitelně: kompletně zapouzdřená varianta)
  • Zesílená izolace
  • Třída izolace: ta 40/B
  • Skupina IiO
  • Hlučnost < 35 dB (A) (bez a při jmenovité zátěži)
  • Proud naprázdno I0 ≤ 2%
  • Napětí nakrátko Uk ≤ 2%
  • Připojení: svorkovnicí se šroubovými spoji
  • Transformátory jsou určeny pro trvalý provoz

Popis a použití

  • Transformátory řady ES710 mají zesílenou izolaci a vyhovují požadavkům normy ČSN EN 61558-2-15, STN EN 61558-2-15, DIN EN 61558-1 (VDE 570 část 1) a DIN EN 61558-2-15 (VDE 0570 část 2-15), .
  • Transformátory rovněž splňují požadavky normy ČSN 332140 včetně TNI 332140, STN 332140 a  DIN VDE 0100-710 (VDE 0100 část 710):2002-11 pro napájení zdravotnických prostorů skupiny 2.
  • Vinutí jsou galvanicky oddělena a je mezi ně umístěno statické stínění, které slouží k omezení vlivu elektrického rušení.
  • Sekundární vinutí s vyvedeným středem umožňuje připojení hlídačů izolace i na 115 V.
  • Upevňovací profily jsou izolované od jádra transformátoru což zaručuje provedení izolované soustavy dle požadavků normy DIN VDE 0100-710 (VDE 0100 část 710): 2002-11, článek 710.512.1,6,2).
  • Transformátory jsou konstruovány pro horizontální i vertikální polohu. Ochrana proti korozi je zaručena kompletní impregnací pryskyřicí
  • Transformátory jsou konstruovány pro použití v suchém prostředí.
  • Transformátory série SK2 jsou kompletně zapozdřeny a splňují požadavky bezpečnostní třídy II

Kryt

  • Pro všechny standartní typy transformátorů je možné dodat ocelový lakovaný kryt s otvory pro vstup kabelů, který má krytí IP23.
  • Rozměry krytu (šířka×hloubka×výška) 430×380×500 mm, hmotnost cca. 16 kg (ESDS0107-1).

Další ustanovení normy DIN VDE 0100-710

  • Norma DIN VDE 0100-710 (VDE0100 část 710):2002-11 článek 710.512.1.6.2 stanoví, že ve zdravotnických IT sítích ve zdravotnických prostorech není přípustné použití ochrany proti přetížení u oddělovacích transformátorů.
  • Norma DIN VDE 0100-710 (VDE0100 část 710):2002-11 článek 710.512.1.6.2 stanoví, že ve zdravotnických IT sítích ve zdravotnických prostorech by měly být použity pouze jednofázové oddělovací ochranné transformátory a jejich jmenovitý výkon by měl být větší než 3,15 kVA a menší než 8 kVA.

Technické údaje

Typ ES710/3150 ES710/4000 ES710/5000 ES710/6300 ES710/8000
Jmenovitý výkon P2n 3150 VA 4000 VA 5000 VA 6300 VA 8000 VA
Jmen. kmitočet f 50...60 Hz
Vstupní napětí U1n AC 230 V
Výstupní napětí U2n AC 230/115 V
Vstupní proud I1n 14,2 A 18,0 A 22,5 A 28,5 A 36,0 A
Výstupní proud I2a 13,7 A 17,4 A 21,7 A 27,4 A 34,7 A
Náběhový proud IE < 8 × In A
Unikající proud Iu ≤ 500 µA
Pojistka Ip 25 A gL/gG 25 A gL/gG 35 A gL/gG 50 A gL/gG 50 A gL/gG
Proud naprázdno Io ≤ 2,0 %
Napětí naprázdno Uo ≤ 235 V ≤ 234 V ≤ 234 V ≤ 235 V ≤ 233 V
Napětí nakrátko UK ≤ 2,0 %
Indukce 0,84 T 0,90 T 0,84 T 0,86 T 0,86 T
Odpor primáru R1 0,140 Ω 0,110 Ω 0,086 Ω 0,066 Ω 0,050 Ω
Odpor sekundáru R2 0,112 Ω 0,093 Ω 0,072 Ω 0,057 Ω 0,044 Ω
Účinnost η 96 % 96 % 96 % 96 % 97 %
Ztráty v železe ΔPFE 47 W 60 W 65 W 80 W 103 W
Ztráty v mědi ΔPCU 60 W 79 W 97 W 126 W 153 W
Okolní teplota υ < 40 °C
Teplota naprázdno Δυ0 < 20 °C < 22 °C < 23 °C < 25 °C < 29 °C
Max.teplota pro třídu izolace E 120 °C
Teplota při plném zatížení Δυn < 32 °C < 38 °C < 41 °C < 49 °C < 54 °C
Orientační rozměry 1/
(šířka×hloubka×výška)
280×220
×370 mm
280×220
×370 mm
280×245
×370 mm
280×260
×370 mm
280×290
×370 mm
Orientační hmotnost 1/ 65 kg 70 kg 76 kg 83 kg 100 kg

Hodnoty uvedené v tabulce platí pro jmenovitý kmitočet 50 Hz a teplotu okolí 40 °C, pro standardní činnost transformátoru musí být zajištěna volná cirkulace vzduchu. Při vyšší teplotě okolí bude výkon transformátoru nižší. 1) Konkrétní rozměry a hmotnost dle jednotlivých provedení na dotaz

Konstrukční provedení

Série STANDARD Série S
Konstrukční provedení oddělovacích transformátorů ES710, série STANDARD Konstrukční provedení oddělovacích transformátorů ES710, série S
Série SK2 Série LG
Konstrukční provedení oddělovacích transformátorů ES710, série SK2 Konstrukční provedení oddělovacích transformátorů ES710, série LG
Série K Kryt IP23
Konstrukční provedení oddělovacích transformátorů ES710, série K Ochranný kryt transformátorů IP23
