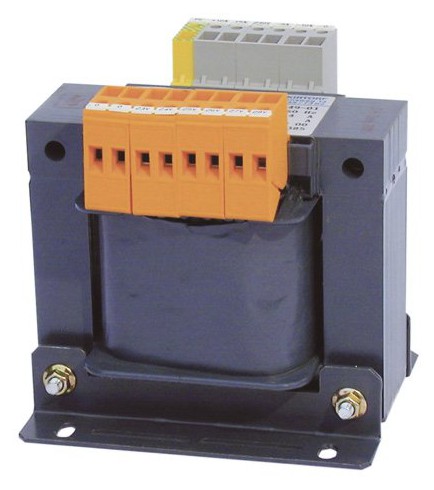

ESL0107 - Jednofázové ochranné oddělovací transformátory

Speciální jednofázové ochranné oddělovací transformátory pro napájení osvětlení operačních sálů

Jednofázové ochranné oddělovací transformátory pro napájení osvětlení operačních sálů.

Ing. Roman Smékal
Tel.: +420 724 767 763
Vladimír Frič
Tel.: +420 725 018 162
VariantaNázev / popisCena bez DPHCena s DPHObjednat
ESL0107/120ESL0107/120 - Transf. pro operační svítidla

Objednací číslo: B924632

ks
Prim. 230V
Sec. 23...28V
120VA
ESL0107/160ESL0107/160 - Transf. pro operační svítidla

Objednací číslo: B924633

ks
Prim. 230V
Sec. 23...28V
160VA
ESL0107/280ESL0107/280 - Transf. pro operační svítidla

Objednací číslo: B924634

ks
Prim. 230V
Sec. 23...28V
280VA
ESL0107/400ESL0107/400 - Transf. pro operační svítidla

Objednací číslo: B924637

ks
Prim. 230V
Sec. 23...28V
280VA
ESL0107/630ESL0107/630 - Transf. pro operační svítidla

Objednací číslo: B924638

ks
Prim. 230V
Sec. 23...28V
630VA
ESL0107/1000ESL0107/1000 - Transf. pro operační svítidla

Objednací číslo: B924639

ks
Prim. 230V
Sec. 23...28V
1000VA
Volitelné příslušenství
ESL0107-0ESL0107-0 - Kryt transformátorů IP23/RAL7032

Objednací číslo: B924204

ks
Ocelový kryt s krytím IP23 pro oddělovací transformátory řady:
ESL0107/...
  • Statické odstínění mezi primárním a sekundárním vinutím je připojeno k izolovanému vývodu.
  • Vinutí jsou galvanicky izolována.
  • Stupeň krytí IP00, s krytem IP23
  • Vyztužená izolace
  • Třída izolace: ta 40/E
  • Připojení: svorkovnicí se šroubovými spoji

Popis a použití

  • Transformátory řady ESL0107 mají zesílenou izolaci a vyhovují požadavkům normy DIN EN 61558-1 (VDE570 část 1) a DIN EN 60742:1995-09.
  • U transformátorů je možno velice přesně nastavit napětí jak na primární tak i na sekundární straně. Transformátory tak splňují požadavky normy DIN VDE 0100-710 (VDE570 0100 část 710):2002-11 pro napájení osvětlení v operačních sálech a v ostatních zdravotnických prostorech skupiny 2.
  • Vinutí jsou galvanicky oddělena.
  • K omezení vlivu elektrického rušení je mezi vinutí umístěno statické stínění, které je na izolovaný výstup. Toto zapojení zároveň slouží k vyrovnání sousedních potenciálů.
  • Kryt vinutí a upevňovací profily jsou izolovány od jádra transformátoru, čímž jsou zajištěny požadavky na izolovanou soustavu dle normy DIN VDE 0100-710 (VDE 0100 část 710):2002-11, část 710.512.1,6,2).
  • Sekundární vinutí s vyvedeným středem je vhodné pro připojení hlídačů izolace.
  • Ochrana proti korozi je zaručena kompletní impregnací pryskyřicí.
  • Transformátory jsou konstruovány pro použití v suchém prostředí.

Kryt

  • Pro všechny standartní typy transformátorů je možné dodat ocelový lakovaný kryt s otvory pro vstup kabelů, který má krytí IP23.
  • Rozměry krytu (šířka×hloubka×výška) 240×280×220 mm, hmotnost cca. 3,5 kg.

Technické údaje

Typ ESL0107
/120
ESL0107
/160
ESL0107
/280
ESL0107
/400
ESL0107
/630
ESL0107
/1000
Jmenovitý výkon P2n 120 VA 160 VA 280 VA 400 VA 630 VA 1000 VA
Jmen. kmitočet f 50...60 Hz
Vstupní napětí U1n 230 V
Výstupní napětí U2n 23...28 V
Vstupní proud I1n 0,6 A 0,8 A 1,4 A 1,9 A 3,0 A 4,6 A
Výstupní proud I2a 4,3 A 5,7 A 10,0 A 14,3 A 22,5 A 35,7 A
Náběhový proud IE < 15× In A
Pojistka Ip 6 A gL/gG 6 A gL/gG 6 A gL/gG 10 A gL/gG 10 A gL/gG 16 A gL/gG
Proud naprázdno Io ≤ 95 mA ≤ 120 mA ≤ 140 mA ≤ 237 mA ≤ 270 mA ≤ 320 mA
Napětí naprázdno Uo ≤ 31,7 V ≤ 30,7 V ≤ 30,6 V ≤ 29,7 V ≤ 30,0 V ≤ 30,0 V
Napětí nakrátko UK ≤ 11 % ≤ 8,8 % ≤ 7,9 % ≤ 5,3 % ≤ 5,0 % ≤ 4,3 %
Indukce 1,23 T 1,17 T 1,14 T 1,14 T 1,06 T 1,00 T
Odpor primáru R1 15,3 Ω 8,9 Ω 4,7 Ω 2,0 Ω 1,2 Ω 0,6 Ω
Odpor sekundáru R2 0,320 Ω 0,200 Ω 0,095 Ω 0,050 Ω 0,028Ω 0,016 Ω
Účinnost η 85 % 88 % 89 % 91 % 92 % 94 %
Ztráty v železe ΔPFE 5,5 W 6,3 W 9,0 W 15 W 18 W 26 W
Ztráty v mědi ΔPCU 15,8 W 16 W 25 W 23 W 33 W 44 W
Okolní teplota υ 40 °C
Teplota naprázdno Δυ0 ≤ 17 °C ≤ 20 °C ≤ 18 °C ≤ 26 °C ≤ 23 °C ≤ 26 °C
Teplota při plném zatížení Δυn ≤ 66 °C ≤ 64 °C ≤71 °C ≤ 62 °C ≤ 64 °C ≤ 65 °C
Orientační rozměry 1/
(šířka×hloubka×výška)
96×96
×105 mm
96×106
×105 mm
120×102
×125 mm
120×134
×125 mm
150×130
×150 mm
174×145
×175 mm
Orientační hmotnost 1/ 2,3 kg 2,8 kg 4,0 kg 6,7 kg 9,7 kg 16,1 kg

Hodnoty uvedené v tabulce platí pro jmenovitý kmitočet 50 Hz a teplotu okolí 40 °C, pro standardní činnost transformátoru musí být zajištěna volná cirkulace vzduchu. Při vyšší teplotě okolí bude výkon transformátoru nižší. 1) Konkrétní rozměry a hmotnost dle jednotlivých provedení na dotaz

Konstrukční provedení

Kryt IP23
Ochranný kryt transformátoru IP23
