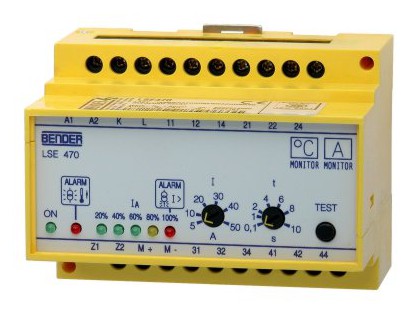

LSE470 - Monitor zátěže a teploty transformátoru
Monitor zátěže a teploty vinutí určený pro měření zatížení oddělovacích transformátorů
- Optická signalizace Alarmů
- Nastavitelná hodnota 5...50 A
- Nastavitelné zpoždění 0,1...10 sec
- Indikace proudu pomocí LED bargrafu
- Možnost připojení externího měřicího přístroje
Kontakt:
Ing. Roman SmékalTel.: +420 724 767 763
Ing. Dušan Zošiak
Tel.: SK: +421 948 528 908, CZ: +420 725 018 162Dotaz na výrobek
Ke stažení:
Technická dataRozměry pouzdraPopis a použití
Monitor zátěžovacího proudu ve fázovém vodiči a teploty vinutí oddělovacího transformátoru LSE470 slouží jako doplňkové zařízení k hlídačům izolačního stavu BENDER typu 107TL47. Přístroj se používá jako monitor pro kontrolu zatěžovacího proudu jednofázového oddělovacího transformátoru a teploty vinutí. K vlastnímu snímání proudu slouží proudový transformátor STW2. V kombinaci s třífázovým adaptérem LSD490 lze monitor zátěže a proudu LSE470 použít pro monitorování třífázových transformátorů.
Funkce
Měřicí transformátor proudu STW2 snímá zatěžovací proud ve fázovém vodiči napájení zdravotnických prostor. Pokud je použito třífázové napájení, je nutné připojit snímací transformátory do každé fáze a použít třífázový adaptér LSD490.
Provedení a konstrukce
Montáž je možná na DIN lištu v souladu s IEC 60715. Příslušenství pro montáž je součástí dodávky přístroje.
Technické údaje
| Izolace dle IEC 60664-1: | |
| Jmenovité izolační napětí | AC 250 V |
|---|---|
| Jmenovité rázové napětí | 2 kV |
| Napájecí napětí: | |
| Jmenovité pracovní napětí US | 230 V AC/50...60 Hz |
| Rozsah pracovního napětí | 0,7...1,2 US |
| Vlastní spotřeba | 3 VA |
| Rozsah měření proudu: | |
| Nastavitelná hodnota proudu s transformátorem STW2 | 5...50 A |
| Vliv teploty | < 0,05 %/0 °C |
| Hystereze cca. | 4 % |
| Nastavitelné zpoždění | 0,1...10 sec |
| Rozsah měření teploty: | |
| Rozlišovací hodnota | 4 kΩ |
| PTC termistory | max. 6 ks v serii |
| Všeobecné informace: | |
| Pracovní teplota okolí | -5...+50 °C |
| Montážna DIN lištu | jakákoliv pozice |
| Spínací prvky | 2 přepínací kontakty |
| Typ pouzdra | X470 |
Údaje pro objednávku
| Typ | Objednací číslo |
| LSE470 | B927161 |
|---|---|
| Příslušenství | |
| STW2 | B942709 |
| LSD490 | B927156 |
Normy
- DIN EN 60044-1:2001-11
- IEC 60044-1:1999 + A1:2000
Rozměry pouzdra
Schéma zapojení
