MK2430 - Univerzální kontrolní a signalizační panel

Zobrazení pracovních a chybových hlášení podle ČSN 332140, DIN VDE 0100-710:2002-11, IEC 60364-7-710 a dalších norem

• Podsvícený LC displej s textovým menu
• Možnost výběru jazyka včetně češtiny (20 jazyků)
• 200 programovatelných textů pro chybová hlášení
• Jednoduchá instalace díky sběrnicové technologii
• Regulace hlasitosti akustické signalizace
• Nastavení parametrů pomocí MENU (v anglickém / německém jazyce)
• Konstrukční verze pro zabudování do zdi / panelu a na plochu
• Jednoduché uvádění do provozu díky předdefinovaným textovým hlášením - 12 digitálních vstupů (pouze MK2430-11)
• Programovatelný reléový kontakt (pouze MK2430-11)
• Historie až 250 chybových hlášení s uvedením hodnoty reálného času
• Starší verze MK2418 může být snadno nahrazena MK2430

Kontakt:

Ing. Roman Smékal
Tel.: +420 724 767 763
Ing. Dušan Zošiak
Tel.: SK: +421 948 528 908, CZ: +420 725 018 162Dotaz na výrobek

Ke stažení:

Technická dataDWG - MK2430-12DWG - MK2430-11DWG - MK2430A-12DWG - MK2430A-11

Popis a použití

Univerzální kontrolní a signalizační panel MK2430 je určen pro optickou a akustickou signalizaci chybových hlášení EDS, RCMS a MEDICS systémů firmy BENDER. V monitorovacím systému MEDICS splňuje MK2430 požadavky normy DIN VDE 0100-710:2002-11, IEC 60364-7-710 a ČSN 33 2140 souvisejících s testovací funkcí monitorovacích systémů elektrických IT sítí a řídicích signálů z přepínacích modulů. Testování zařízení v elektrických IT sítích je prováděno pomocí programovatelného testovacího tlačítka.

Důležité signalizační funkce:

• Signalizace bezporuchového stavu (zelená LED)
• Závada izolace
• Přetížení transformátoru
• Zvýšená teplota transformátoru
• Hlášení ze systému EDS a RCMS
• Závada připojení monitorované sítě
• Závada připojení PE vodiče
• Výpadek napájecího napětí
• Poruchové stavy napájecího napětí nebo přepínacích modulů
• Vnitřní porucha přístroje
• Výsledky testů
• Naměřené hodnoty

Díky textovému displeji jsou informace velice srozumitelné a jasné. Propojení mezi „MK“ panely stejně jako propojení s přepínacími a monitorovacími moduly je zajištěno pomocí sběrnicové technologie. V běžném pracovním bezporuchovém režimu signalizuje panel pracovní pohotovost systému. Provedení MK2430-11 má 12 digitálních vstupů, které umožňují záznam a signalizaci např. stav u medicínských plynů, UPS systémů, atp. a paralelní signalizaci na dalších panelech MK2430.

Funkce

MK2430 signalizuje hlášení ze všech zařízení připojených na BMS sběrnici, která jsou přiřazena k MK2430 pomocí ALARM adresy na podsvětleném LC displeji (4 x 20 znaků). Díky tomu může MK2430 zajišťovat kromě funkce jednoduchého signalizačního zařízení i funkci paralelního signalizačního zařízení. V případě jakéhokoli hlášení ALARM se rozsvítí na MK2430 žlutá LED „Výstraha“ nebo červená LED „ALARM“ a na LC displeji se zobrazí jednoduché textové hlášení. Tento stav je signalizován rovněž akusticky. Akustický signál lze zrušit pomocí tlačítka (reset akustického signálu). Je možné nastavit opakování akustického hlášení po přednastavené časové prodlevě. Pokud se během této prodlevy vyskytne další ALARM, akustická signalizace se znovu spustí a na LC displeji se objeví další chybové hlášení. Dodatečně lze vyvolat i adresu zařízení, které spustilo poruchu.

Systém MENU umožňuje nastavení vlastních interních parametrů (ALARM adresy, testovací adresy,…) a rovněž nastavení parametrů EDS a RCMS systémů. MK2430 může být požit jako MASTER také v systémech obsahujících několik IT systémů nebo RCMS systémů.

Pomocí tlačítka TEST lze na MK2430 rovněž testovaní funkčnosti přiřazených hlídačů izolace 107TD47 a IRDH. Hlášení o výsledku testování se zobrazí pouze na MK2430, ze kterého byl test spuštěn.

Pro propojování sběrnice je nutno použít 4-žílový kabel (2 x sběrnice, 2 x napájecí napětí Us) odpovídajícího průřezu, aby mohlo být propojeno i napájecí napětí.

MK2430-12: Panel MK2430-12 se používá pro optickou a akustickou signalizaci alarmů z přístrojů BENDER řad EDS, RCMS a MEDICS a pro spuštění testu na hlídačích izolace AISOMETR přes sběrnici BMS. Navíc mohou být použity se starším převodníkem relé SMI470-9 nebo jako paralelní zobrazení z MK2430-11 nebo SMI472-12. Programovatelná hlášení jsou zobrazena na displeji ve vybraném jazyce.

MK2430-11: Panel MK2430-11 nabízí oproti verzi MK2430-12 navíc digitální vstupy. Všechny tyto vstupy jsou elektricky izolované ve skupinách po čtyřech. Vstupní napětí je (HIGH = 15…30 V AC/DC; LOW = 0…2 V AC/DC). V praxi jsou tyto digitální vstupy (IN1…IN12) řízeny přes nastavitelné kontakty N/O nebo N/C. Požadované napětí pro digitální vstupy je zajištěno z napájecího zdroje, který současně napájí panel MK2430. Jako hlášení lze nastavit libovolný text.

Signalizace

Podsvětlený LC displej má 4 dvacetiznakové řádky. Poskytuje zdravotnímu a technickému personálu jasné informace o stavu systému a napomáhá tak při jeho rozhodovacích činnostech. Každé chybové hlášení obsahuje prvotní třířádkovou informaci, která se zobrazuje automaticky a dále další třířádkovou informaci, která se zobrazí po stisku tlačítka INFO. Čtvrtý řádek slouží pro stavovou informaci (počet hlášení, testovací procedury, informace MENU). Tři stavové LED jsou umístěny nad displejem: běžný (bezporuchový) režim (zelená), výstraha (žlutá) a ALARM (červená). Pro potvrzování chybových hlášení, testování zařízení a práci s MENU slouží pět ovládacích tlačítek pod LC displejem.

Normy

• ČSN 332140
• TNI 332140
• STN 332140
• DIN VDE 0100-710 (VDE 0100 část 710)
• IEC 60364-7-710

Technické údaje

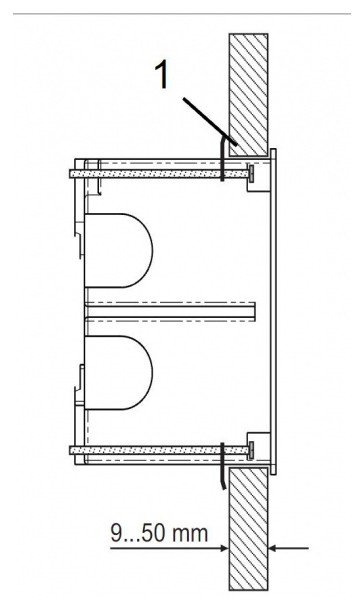

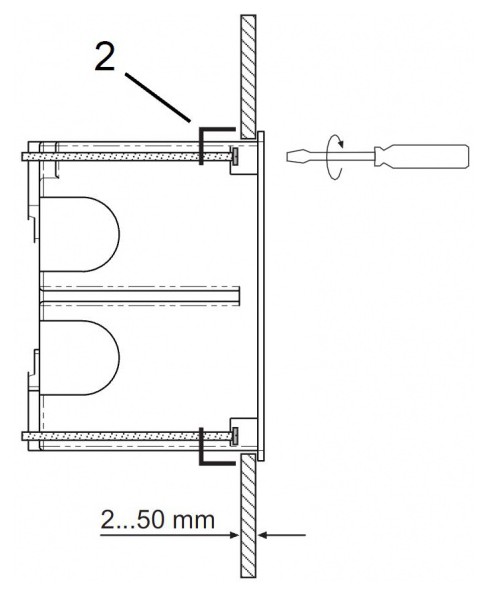

Rozměry pouzdra pro montáž do panelu, do zdi

Rozměry pouzdra pro montáž na desku, na povrch

Údaje pro objednávku

Příslušenství
