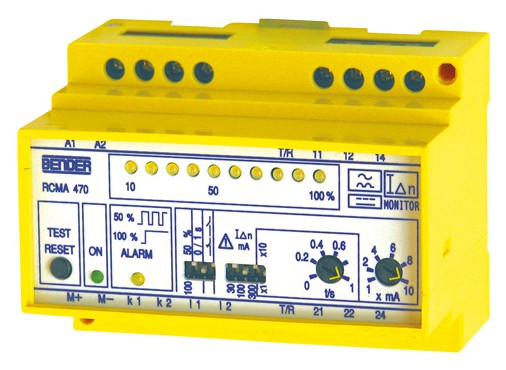

RCMA470LY - Monitor reziduálních proudů
Univerzální přístroj pro monitorování reziduálních proudů ve střídavých i stejnosměrných sítích TN a TT s externím měřicím transformátorem proudu
- Nastavitelná hodnota reakce před-ALARM a ALARM
- Nastavitelná hodnota zpoždění ALARM
- Provedení s externím proudovým transformátorem
- Monitorování propojení přístroje s měřicím transformátorem
- Výstupní kontakty lze nastavit do režimu N/O nebo N/C
- LED bargraf průběžně indikuje úroveň reziduálních proudů
- Dálková indikace hodnoty reziduálního proudu a možnost RESET
- LED indikace ALARM a ON
- Kombinované tlačítko TEST a RESET
Kontakt:
Ing. Roman SmékalTel.: +420 724 767 763
Ing. Dušan Zošiak
Tel.: SK: +421 948 528 908, CZ: +420 725 018 162Dotaz na výrobek
Ke stažení:
Technická dataPřehled vhodných transformátorůMontážní rámDWG - RCMA470LYPopis výrobku
Hlídače reziduálního proudu řady RCMA slouží k trvalé kontrole a indikaci úrovně reziduálního proudu v uzemněných systémech TN a TT. Systém může být použit ve stejnosměrných, střídavých i kombinovaných sítích. Hlídače mohou monitorovat jednofázové i třífázové sítě.
Požadovaný rozsah hodnot IΔn je nastavitelný v krocích. Přístroj umožňuje funkci předalarmu již při překročení 50% nastavené hodnoty. Velikost reziduálního proudu je indikována řadou LED.
K přístroji lze připojit externí měřicí přístroj, který zobrazuje měřenou hodnotu v procentech vzhledem k nastavené hodnotě.
Technické údaje
| Izolace dle IEC 60664-1 / IEC 60664-3 | |||||
| Jmenovité izolační napětí | AC 250 V | ||||
|---|---|---|---|---|---|
| Jmenovité pulsní zkušební napětí | 4,0 kV | ||||
| Parametry napájení | |||||
| Napájecí napětí US | viz. údaje pro objednávku | ||||
| Rozsah pracovního napětí | 0,85...1,1 × Us | ||||
| Jmenovitý kmitočet nap. napětí fn | DC / 50...60 Hz | ||||
| Vlastní spotřeba max. | ≤ 3,5 VA | ||||
| Měřicí obvod, monitorovaná síť | |||||
| Typ MTP | W1-A35S, W2-A70S, W35B, W60B | ||||
| Pracovní charakteritiky dle IEC 62020 | Typ B | ||||
| Jmenovitý kmitočet | viz. údaje pro objednávku | ||||
| Hodnoty reakce | |||||
| Jmenovitá hodnota reakce IΔn2 (před ALARM) | 50% / 100% z IΔn1 | ||||
| Jmenovitá hodnota reakce IΔn1 (ALARM) | 30 mA ... 3 A | ||||
| Hystereze | 25 % |
||||
| Specifické časy | |||||
| Zpoždění reakce ton | 0...10 s | ||||
| Doba reakce kontaktu tae při IΔn = 1 × IΔn | ≤ 70 ms | ||||
| Doba reakce kontaktu tae při IΔn = 5 × IΔn | ≤ 40 ms | ||||
| Zobrazení, paměť | |||||
| Zobrazení | LED bargraf / LED indikace ZAPNUTO, ALARM | ||||
| Pamět poruchy | On (pevně) | ||||
| Vstupy/výstupy | |||||
| Tlačítko TEST/RESET | interní/externí | ||||
| Výstupní proud (max. zátěž) | 0...400 µA (12,5 kΩ) | ||||
| Spínací obvody | |||||
| Spínací prvky | dvě relé (K1,K2) s 2 přepínacím kontaktem | ||||
| Pracovní režim | N/C nebo N/O | ||||
| Všeobecná data | |||||
| Typ připojeni | viz. údaje pro objednávku | ||||
| Pracovní teplota okolí | -10...55 °C | ||||
| Pracovní režim | trvalý provoz | ||||
| Montáž | v jakékoli pozici | ||||
| Stupeň ochrany vnitřní součásti (DIN EN 60529) | IP 30 | ||||
| Stupeň ochrany, svorky (DIN EN 60529) | IP 20 | ||||
| Materiál pouzdra | polykarbonát | ||||
| Samozhášitelnost | UL94V-0 | ||||
| Rychlá montáž na DIN lištu | dle IEC 60715 | ||||
| Uchycení pomocí šroubů | 2 × M4 s montážní svorkou | ||||
| Hmotnost | ≤ 350 g | ||||
| Pouzdro | X470 | ||||
Rozměry pouzdra X470
Údaje pro objednávku
| Typ | Hodnota reakce IΔn | Napájecí napětí Us | Objednací číslo |
| RCMA470LY | 30 mA ... 3 A, DC...150 Hz | AC 230 V | B94042001 |
|---|---|---|---|
| RCMA470LY-13 | 30 mA ... 3 A, DC...150 Hz | AC 90...132 V | B94042003 |
| RCMA470LY-21 | 30 mA ... 3 A, DC...150 Hz | DC 9,6...84 V | B94042008 |
| RCMA470LY-23 | 30 mA ... 3 A, DC...150 Hz | DC 77...286 V | B94042009 |
| Další typy na dotaz | |||
Příslušenství
| Typ | Objednací číslo |
| Přehledová tabulka meřicích transformátorů proudu | viz. tabulka |
|---|---|
| Svorka pro uchycení MTP W20... / 35... na DIN lištu | B98060501 |
| Svorka pro uchycení MTP W60... na DIN lištu | B98060502 |
| Montážní svorka pro uchycení šroubem | B98060008 |
| X470 - Montážní rám | B990991 |
| X470 - Montážní sada | B990990 |
| Další příslušenství na dotaz | |
