RCM475YM2 - Monitor reziduálních proudů
Přístroj pro monitorování reziduálních proudů ve střídavých sítích TN a TT s integrovaným měřicím transformátorem proudu a předběžným alarmem
- Ochrana a monitorování v rozsáhlých systémech umožňujících připojení velkého počtu spotřebičů
- Komplexní informace o měřeném únikovém proudu a funkce ALARM pro včasné hlášení závady
- Druhý ALARM umožňuje volit signalizaci předběžného varování v rozsahu 10...80% hlavního ALARMu
- Velký reakční rozsah (10 mA ... 10 A) je přizpůsoben pro individuálnímu únikovému proudu v instalaci
- Včasnou indikací závad izolace se sníží náklady za údržbu a opravy
Kontakt:
Ing. Roman SmékalTel.: +420 724 767 763
Ing. Dušan Zošiak
Tel.: SK: +421 948 528 908, CZ: +420 725 018 162Dotaz na výrobek
Ke stažení:
Přehled vhodných transformátorůMontážní rámDWG - RCM475YM2Technické údaje
| Izolace dle IEC 60664-1 / IEC 60664-3 | |||||
| Jmenovité izolační napětí | AC 250 V | ||||
|---|---|---|---|---|---|
| Jmenovité pulsní zkušební napětí | 4,0 kV | ||||
| Parametry napájení | |||||
| Napájecí napětí US | viz. údaje pro objednávku | ||||
| Rozsah pracovního napětí | 0,85...1,1 × Us | ||||
| Jmenovitý kmitočet nap. napětí fn | viz. údaje pro objednávku | ||||
| Vlastní spotřeba max. | ≤ 3,0 VA | ||||
| Měřicí obvod, monitorovaná síť | |||||
| Typ MTP | interní, Ø18 mm |
||||
| Zátěž | 180 Ω |
||||
| Pracovní charakteritiky dle IEC 62020 | Typ A | ||||
| Jmenovitý kmitočet | viz. údaje pro objednávku |
||||
| Přesnost | 0...-25 % | ||||
| Hodnoty reakce | |||||
| Jmenovitá hodnota reakce IΔn2(ALARM) | 10 mA...10 A | ||||
| Jmenovitá hodnota reakce IΔn1(před-ALARM) | 10...80 % z IΔn2 (min. 8 mA) | ||||
| Hystereze | 25 % | ||||
| Specifické časy | |||||
| Zpoždění reakce ton | 0...10 s | ||||
| Doba reakce kontaktu tae při IΔn1 | ≤ 200 ms | ||||
| Doba reakce kontaktu tae při IΔn2 = 1 × IΔn2 | ≤ 250 ms | ||||
| Doba reakce kontaktu tae při IΔn2 = 5 × IΔn2 | ≤ 20 ms | ||||
| Zobrazení, paměť | |||||
| Zobrazení | LED bargraf / LED indikace ZAPNUTO, ALARM |
||||
| Pamět poruchy | On/Off | ||||
| Vstupy/výstupy | |||||
| Tlačítko TEST/RESET | interní/externí | ||||
| Výstupní proud (max. zátěž) | 0...400 µA (12,5 kΩ) | ||||
| Spínací obvody | |||||
| Spínací prvky | dvě relé (K1,K2) s 1 přepínacím kontaktem | ||||
| Pracovní režim | N/C nebo N/O | ||||
| Všeobecná data | |||||
| Typ připojeni | viz. údaje pro objednávku | ||||
| Pracovní teplota okolí | -10...55 °C | ||||
| Pracovní režim | trvalý provoz | ||||
| Montáž | v jakékoli pozici | ||||
| Stupeň ochrany vnitřní součásti (DIN EN 60529) | IP 30 | ||||
| Stupeň ochrany, svorky (DIN EN 60529) | IP 20 | ||||
| Materiál pouzdra | polykarbonát | ||||
| Samozhášitelnost | UL94V-0 | ||||
| Rychlá montáž na DIN lištu | dle IEC 60715 | ||||
| Uchycení pomocí šroubů | 2 × M4 s montážní svorkou | ||||
| Hmotnost | ≤ 350 g | ||||
| Pouzdro | X475 | ||||
Rozměry pouzdra X475
Údaje pro objednávku
| Typ | Hodnota reakce IΔn | Napájecí napětí Us | Objednací číslo |
| RCM475YM2 | AC 10 mA...10 A, 50/60 Hz | AC 230 V, 50/60 Hz | B94012015 |
|---|---|---|---|
| RCM475YM2-13 | AC 10 mA...10 A, 50/60 Hz | AC 90...230 V, 50/60 Hz | B94012034 |
Příslušenství
| Typ | Objednací číslo |
| Montážní svorka pro uchycení šroubem | B98060008 |
|---|---|

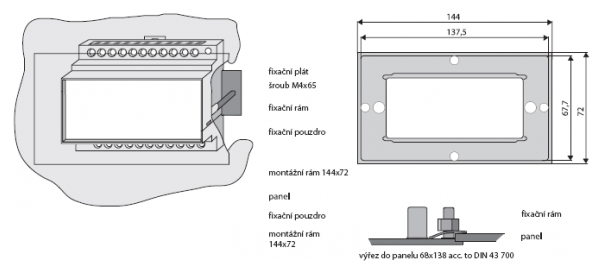

| X470 - Montážní rám | B990991 |

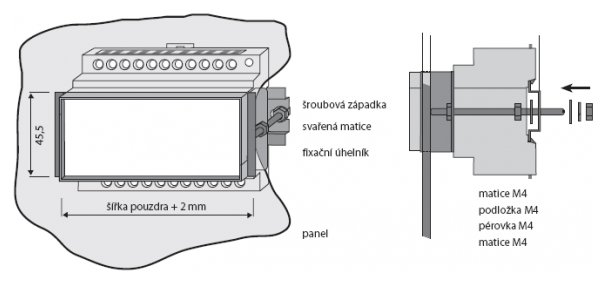

| X470 - Montážní sada | B990990 |
| Další příslušenství na dotaz | |
