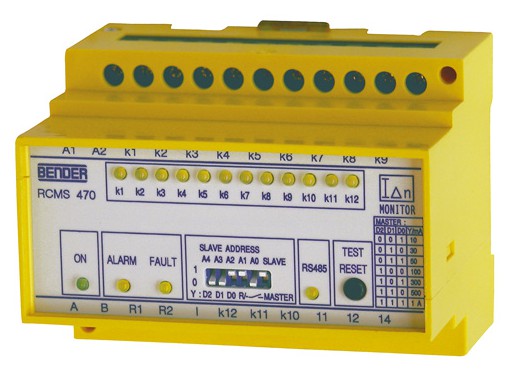

RCMS470-12 - Monitor reziduálních proudů
Přístroj pro detekci reziduálních proudů v jednofázových i třífázových sítích TN a TT.
- Přístroj umožňuje vyhodnocovat rezidální proudy až ve 12 obvodech
- Modulární konstrukce dovoluje snadné propojování do systému
- Řídící jednotky PRC umožnují centrální řízení monitorovací soustavy a zobrazovaní chybových stavů až ze 30 přístrojů RCMS 470-12 na jednom místě
- Nastavitelná hranice rezduálního proudu od 1 mA do 2250 A
- Volitelná funkce monitorování podproudu, nadproudu popř. proudového rozmezí ("okna")
- Předalarm nastavitelný v rozmezí 10...100 %
- Výstupní signalizační relé s bezpotenciálovým kontaktem
- Široká nabídka rozměrů i rozsahů proudových transformátorů
- Jednoduché nastavení pomocí přehledného menu
- Komunikace se zobrazovacími sytémy po dvoudrátové sběrnici RS485
Kontakt:
Ing. Roman SmékalTel.: +420 724 767 763
Ing. Dušan Zošiak
Tel.: SK: +421 948 528 908, CZ: +420 725 018 162Dotaz na výrobek
Ke stažení:
Technická dataPřehled vhodných transformátorůPopis a použití
Přístroj RCMS 470-12 je určen pro detekci reziduálních proudů v sítích TN a TT. Lze jej použít v jednofázových i třífázových soustavách. Maximální napětí monitorovaného soustavy závisí na jmenovitém izolačním napětí použitého měřícího transformátoru.
RCMS 470-12 je používán především k zjišťování a prevenci kritických stavů v elektrických obvodech a to jako monitor:
- reziduálních proudů a jmenovitých proudů spotřebičů a zátěže
- bludných proudů v TN-S soustavách
- přetížení N-vodiče
- rozpojení PE- nebo N-vodiče
- centrálního zemnění
Funkce
Měření reziduálních proudů: transformátor proudu trvale měří rozdílový proud na přívodu spotřebiče (obvodu). V případě, že přívod ani obvod nevykazují poruchu je rozdíl vstupního a výstupního proudu nulový. Na sekundáru transformátoru, který je spojen s RCMS 470-12 je v tomto případě nulový sekundární proud. V případě, že dojde k poruše izolace nebo jiné obdobné poruše, začíná téct proti PE-vodiči reziduální proud jenž způsobí proudový rozdíl na transformátoru. Na sekundáru se objeví nenulový proud úměrný velikosti reziduálního proudu.
Vyhodnocování reziduálních proudů: Vlastní vyhodnocování signálu z proudového transformátoru zajišťuje RCMS 470-12, které naměřený proud komparuje s nastavenou mezní hodnotou (ALARM), v případě překročení mezní hodnoty signalizuje zjištěný stav pomocí LED popř. předává hlašení nadřízené řídící jednotce. Komparaci naměřených signálů provádí RCMS 470-12 pomocí přepínacího zařízení postupně u všech připojených proudových transformátorů.
Vyhodnocovací zařízení umožňuje kromě hlavních funkcí rovněž provádět test měřicích transformátorů a reset poruchového stavu.
Centrální řízení monitorovacího systému: Jednotlivá vyhodnocovací zařízení mohou pracovat autonomně popř. jako subsystémy rozsáhlejších monitorovacích systému, kde jako centrální řídící jednotka slouží přístroj PRC 470 nebo PRC 1470 Tato zařízení umožňují po sběrnici přes interface RS 485 nastavovat parametry připojených vyhodnocovacích jednotek a současně vyhodnocovat informace o indikovaných reziduálních proudech. Velký LCD displej na centrální řídící jednotce zobrazuje pomocí jednoduchých textu informace o stavu monitorovacího systému.
Normy
- DIN EN 62020 (VDE 0663):1999-07
- IEC 62020:1998-08
- IEC 60755 dod.1, 2
Technické údaje
| Izolace dle IEC 60664-1 | |
| Jmenovité izolační napětí | AC 250 V |
|---|---|
| Jmenovité rázové napětí | 4 kV |
| Stupeň znečistění | 3 |
| Napájecí napětí | |
| Jmenovité pracovní napětí US | viz. údaje pro objednávku |
| Rozsah pracovního napětí | 0,85...1,15 % z US |
| Vlastní spotřeba | max. 3 VA |
| Měřicí obvody | |
| Počet měřicích obvodů | 12 |
| Nastav. mezní hodnota bez PRC (master) | 10, 30, 50, 100, 300, 500, 1000 mA |
| Nastav. mezní hodnota bez PRC (slave) | 10 mA...10 A |
| Nastav. mezní hodnota s PRC | 1...2250 mA |
| Dovolená odchylka | 0... -20% |
| Doba testování 12 kanálů | cca. 8 s |
| Vstupy | |
| Počet vstupů z proudových transformátorů | 12 |
| Připojení proudových transformátorů | kroucený vodič Ø0,75 mm2 (od 1 do 10 m) stíněný vodič Ø0,75 mm2 (od 10 do 25 m) |
| Spínací obvody | |
| 1x přepínací relé | s 1 přepínacím kontaktem |
| Spínací třída dle DIN IEC 60255 díl 0-20 | IIB |
| Jmenovité spínací napětí | AC 250 V / DC 300 V |
| Doba elektr. životnosti | 12 000 sepnutí |
| Zapínací schopnost | AC 5 A |
| Vypínací schopnost | 2 A, AC 230 V, cos φ = 0,4 0,2 A, DC 220 V, L/R = 0,04 s |
| Rozhraní | |
| Rozhraní / Protokol | RS 485 / BMS |
| Délka kabelu | 0...1200 m |
| Doporučený kabel | J(Y)STY min. 2× 0,6 |
| Zakončovaní odpor | 120 Ω (0,25 W) |
| Rozsah adres | 1...30 |
| Všeobecná data | |
| EMC imunita | dle EN 61000-6-2 |
| EMC emise | dle EN 61000-6-4 |
| Pracovní teplota okolí | -10...55 °C |
| Montáž | jakákoliv pozice |
| Krytí dle EN 60529 | IP 30 (vnitřní součásti) IP 20 (konektory) |
| Hmotnost | cca. 350 g |
Údaje pro objednávku
| Typ | Napájecí napětí Us | Objednací číslo |
| RCMS 470-12 | AC 230 V, 50...60 Hz | B94052001 |
|---|---|---|
| RCMS 470-1213 | AC 90...132 V, 50...60 Hz | B94052002 |
Příslušenství
- PRC 470 - centrální řídící jednotka
- PRC 1470 - centrální řídící jednotka
- Proudové transformátory
- SMO 480 - signální konvertor
- DI-1 - zesilovač signálu RS 485
- FTC 470XET - komunikační rozhraní
Rozměry pouzdra
