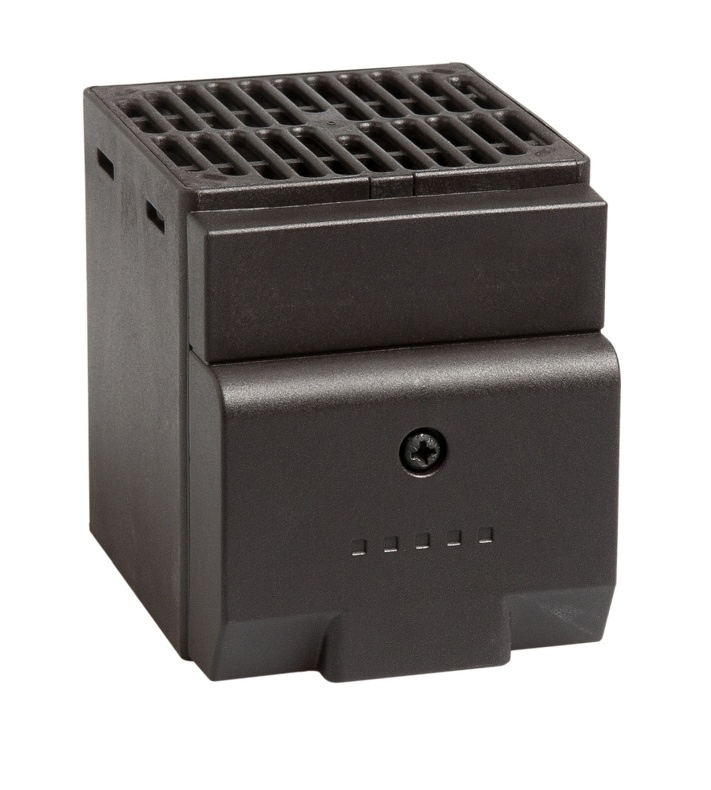

CS 028 - Malé topné těleso s ventilátorem
- Malé, kompaktní provedení
- Bezpečné na dotek
- Velmi tichý provoz
- Dynamický náběh teploty
- Montáž na DIN lištu nebo pomocí šroubů
Kontakt:
Ing. Gross MartinTel.: +420 724 767 093Dotaz na výrobek
Ke stažení:
Vzorce pro výpočet regulaceKatalogový listTopné těleso s ventilátorem zajišťuje ochranu proti tvorbě kondenzace vlhkosti a nízkým teplotám. Díky vestavěnému ventilátoru poskytuje rovnoměrné rozložení teploty ve skříni. Malá velikost CS 028 je určena pro malé zařízení s nedostatkem prostoru. Topné těleso je připojeno k napájení pomocí interní svorkovnice. Plastový kryt zajišťuje ochranu před popálením a umožňuje umístění blíže k bočním komponentům.
Technická data
| Topný element | polovodičový PTC (pozistor) |
|---|---|
| Tepelný výkon | 150 W při okolní teplotě 20 °C |
| Spínací proud | max. 12 A při AC 230 V, max. 6 A při AC 120 V |
| Teplota povrchu | max. 50 °C na krytu; 100 °C nad ochranou mřížkou, při okolní teplotě 20 °C |
| Vestavěný ventilátor | Axiální s kuličkovým ložiskem, průtok vzduchu 13,8 m3/h, životnost 40 000 h při 40 °C |
| elektrické připojení | dvoupólová šroubová svorka max. 2,5 mm2 max. utahovací moment 0,8 Nm |
| Uchycení | příchytka na DIN lištu 35 mm, EN 50022 nebo pomocí šroubů (Ø5,3 mm) |
| Kryt | černý plast dle UL94-0 |
| Hmotnost | cca. 0,30 kg |
| Montážní poloha | svislá |
| Provozní/Skladovací teplota | -45 až +70 °C |
| Stupeň krytí/Třída ochrany | IP20 / II (dvojitá izolace) |
| Schválení | VDE / UL File No. 150057 (podle UL499, pro použití uvnitř rozvaděčů v souladu s UL508A) |
| Poznámka | další napájecí napětí na dotaz |
| Objednací číslo | Provozní napětí | Rozměry | Uchycení |
| 02800.0-00 | AC 230 V, 50/60 Hz | 87×65×75 mm | DIN příchytkou |
|---|---|---|---|
| 02800.0-01 | AC 230 V, 50/60 Hz | 87×65×114 mm | šrouby |
| 02800.9-00 | AC 120 V, 50/60 Hz | 87×65×75 mm | DIN příchytkou |
| 02800.9-01 | AC 120 V, 50/60 Hz | 87×65×114 mm | šrouby |
Schéma
Zadní strana a příklad zapojení
