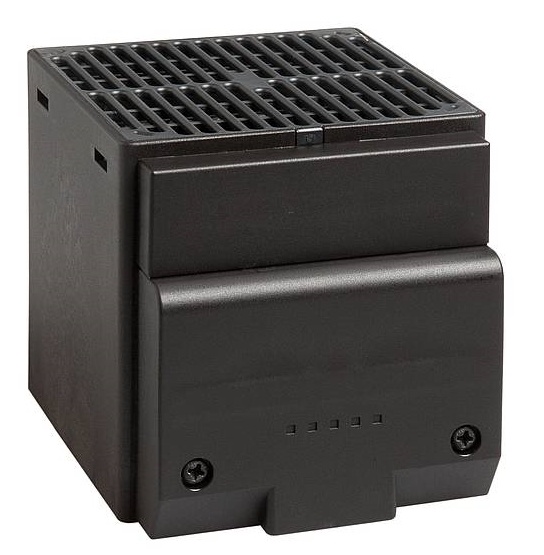

CSL 028 - Topné těleso s ventilátorem
- Malé, kompaktní provedení
- Bezpečné na dotek
- Tichý provoz
- Dynamický náběh teploty
- Montáž na DIN lištu nebo panel
Kontakt:
Ing. Gross MartinTel.: +420 724 767 093Dotaz na výrobek
Ke stažení:
Katalogový listRozměry CSL 028Vzorce pro výpočet regulace
Topné těleso s ventilátorem zajišťuje ochranu proti tvorbě kondenzace vlhkosti a poskytuje rovnoměrné rozložení teploty v uzavřených zařízeních s elektrickými a elektronickými komponentami. Malá velikost CSL 028 je určena do zařízení s nedostatkem prostoru. Topné těleso je připojeno k napájení pomocí interní svorkovnice. Topné těleso je opatřeno krytem, který brání chrání před dotykem nebezpečných částí.
Technická data
| Topný element | pozistor PTC |
|---|---|
| Tepelný výkon | 250 nebo 400 W při okolní teplotě 20 °C |
| Spínací proud | viz. tabulka |
| Teplota povrchu |
Teplota na povrchu kromě horní výstupní mřížky při okolní teplotě 20°C: 250W: max. 50 °C ; 400 W: max. 65 °C; |
| Ventilátor |
Axiální ventilátor s kuličkovým ložiskem, Volný průtok vzduchu: 45 m3/h (při AC 230V); 54m3/h (při AC 120V) |
| Elektrické připojení |
Dvoupólová šroubová svorka max. 2,5 mm2 |
| Uchycení |
Varianta 1: Příchytkou na DIN lištu 35 mm (EN 50022) Varianta 2: Šrouby na panel (Ø 5,3 mm) |
| Montážní poloha | Svislá |
| Kryt | Černý plast dle UL94-0 |
| Hmotnost | cca. 0,5 kg |
| Provozní/Skladovací teplota | -45 až +70 °C |
| Stupeň krytí/Třída ochrany | IP20 / II (dvojitá izolace) |
| Schválení | VDE / UL File No. E150057 (podle UL499, pro použití uvnitř rozvaděčů v souladu s UL508A) |
| Poznámka | další napájecí napětí na dotaz |
| Objednací číslo | Provozní napětí | Tepelný výkon | Spínací proud | Rozměry [mm] | Uchycení |
| 02811.0-00 | AC 230 V, 50/60 Hz | 250 W | 9 A | 111×85×90 | DIN příchytkou |
|---|---|---|---|---|---|
| 02811.0-01 | AC 230 V, 50/60 Hz | 250 W | 9 A | 111×85×129 | šrouby |
| 02811.9-00 | AC 120 V, 50/60 Hz | 250 W | 6 A | 111×85×90 | DIN příchytkou |
| 02811.9-01 | AC 120 V, 50/60 Hz | 250 W | 6 A | 111×85×129 | šrouby |
| 02810.0-00 | AC 230 V, 50/60 Hz | 400 W | 15 A | 111×85×90 | DIN příchytkou |
| 02810.0-01 | AC 230 V, 50/60 Hz | 400 W | 15 A | 111×85×129 | šrouby |
| 02810.9-00 | AC 120 V, 50/60 Hz | 400 W | 9 A | 111×85×90 | DIN příchytkou |
| 02810.9-01 | AC 120 V, 50/60 Hz | 400 W | 9 A | 111×85×129 | šrouby |
Rozměry topného tělesa CSL 028
Rozměry topného tělesa CSL 028- zadní strana
