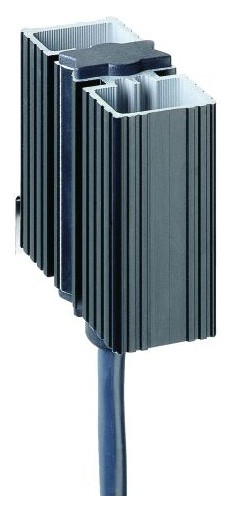

HGK 047 - Malé topné těleso
- Polovodičový topný element PTC.
- Malé kompaktní topné těleso s hliníkovým zářičem.
- Dynamický náběh teploty.
- Energeticky úsporné provedení.
- Široký rozsah napájecích napětí.
- Nastavený teplotní limit, omezující přehřátí.
- Jednoduchá montáž na DIN lištu.
Kontakt:
Ing. Gross MartinTel.: +420 724 767 093Dotaz na výrobek
Ke stažení:
Katalogový listVzorce pro výpočet regulaceMalá topná tělesa jsou určena pro použití v malých uzavřených zařízeních k zajištění minimální provozní teploty a zabránění kondenzace vlhkosti.
Technická data
| Provozní napětí | AC/DC 120...240 V max. 265 V |
|---|---|
| Topný element | PTC pozistor, samoregulovatený s teplotním limitem |
| Tepelný zářič | eloxovaný hliníkový profil |
| Uchycení | příchytka na DIN lištu 35 mm, EN 50022 |
| Montážní poloha | svislá |
| Provozní/skladovací teplota | -45 až +70 °C |
| Třída ochrany | I (zemněním) |
| Stupeň krytí | IP 44 |
| Volitelné příslušenství | upevnění pomocí šroubů 09024.0-00 (1 balení = 2 kusy) |
| Obj. číslo | Tepelný výkon 1) | Max. proud | Pracovní napětí | L | Hmotnost |
| Schválení VDE - přívod napájení 3× 0,5 mm2 × 300 mm izolované lanko (silikon) | |||||
| 04700.0-00 | 10 W | 1,0 A | AC/DC 120...240 V 2) | 50 mm | 0,1 kg |
|---|---|---|---|---|---|
| 04701.0-00 | 20 W | 2,5 A | AC/DC 120...240 V 2) | 60 mm | 0,2 kg |
| 04702.0-00 | 30 W | 3,0 A | AC/DC 120...240 V 2) | 70 mm | 0,2 kg |
Speciální provedení UL pro napájecí napětí AC/DC 110-120 V |
|||||
| Schválení UL File No. E150057 - přívod napájení 3× AWG 20 × 300 mm izolované lanko(silikon) | |||||
| 04700.9-00 | 10 W | 1,0 A | AC/DC 110...120 V | 50 mm | 0,1 kg |
| 04701.9-00 | 20 W | 1,5 A | AC/DC 110...120 V | 60 mm | 0,2 kg |
| 04702.9-00 | 30 W | 1,5 A | AC/DC 110...120 V | 70 mm | 0,2 kg |
| 1) při pokojové teplotě 20 °C | |||||
| 2) provoz s napětím pod 140 V omezuje tepelný výkon o cca. 10 % | |||||
Schéma
