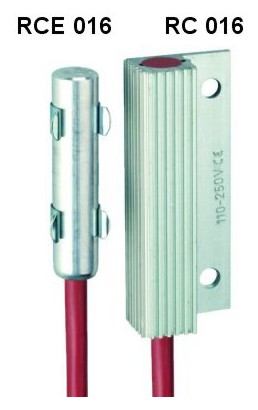

RC/RCE 016 - Malé topné těleso
- Nastavený teplotní limit
- Široký rozsah napájecích napětí
- Dynamický náběh teploty
- Energeticky úsporné provedení
- Kompaktní provedení
- Připojení kabelem
Kontakt:
Ing. Gross MartinTel.: +420 724 767 093Dotaz na výrobek
Ke stažení:
Katalogový listVzorce pro výpočet regulaceMalá topná tělesa jsou určena pro použití v malých uzavřených zařízeních k zajištění minimální provozní teploty a zabránění kondenzace vlhkosti.
Technická data
| Provozní napětí | AC/DC 120...240 V (min. 110 V, max. 265 V) |
|---|---|
| Topný element | PTC pozistor, samoregulovatený s teplotním limitem |
| Tepelný zářič | hliníkový |
| Montážní poloha | libovolná |
| Provozní/skladovací teplota | -45 až +70 °C |
| Třída ochrany | II (dvojitá izolace) |
| Stupeň krytí | IP 32 |
| Schválení | VDE, UL File No. E150057 |
| Volitelné příslušenství | držák 09008.0-01 pro RCE 016 (1 balení = 2 kusy) |
| Další napájecí napětí na dotaz (např. AC/DC 48 V) Provoz s napětím pod 140 V omezuje tepelný výkon o cca. 10 % |
|
| Objednací číslo | Tepelný výkon* |
Max. proud |
Teplota povrchu |
Přívod napájení | Hmotnost |
| RC 016 (montáž pomocí šroubů) | |||||
| 01602.0-00 | 8 W | 2,0 A | cca. 150 °C | 2× AWG 18 izolované lanko | 20 g |
|---|---|---|---|---|---|
| 01609.0-00 | 10 W | 2,5 A | cca. 155 °C | 2× AWG 22 izolované lanko (silikon) | 30 g |
| 01610.0-00 | 13 W | 3,0 A | cca. 170 °C | 2× AWG 22 izolované lanko (silikon) | 40 g |
| RCE 016 (montáž pomocí objímky) | |||||
| 01622.0-00 | 5 W | 2,0 A | cca. 165 °C | 2× AWG 22 izolované lanko (silikon) | 20 g |
| 01623.0-00 | 9 W | 2,5 A | cca. 175 °C | 2× AWG 22 izolované lanko (silikon) | 20 g |
| * při pokojové teplotě 20 °C | |||||
Schéma RC 016
Schéma RCE 016
