Sběrnicový systém pro centrální napájení
- 3- nebo 4-pólová konstrukce
- rozsah provozních napětí 690 V~
- rozsah izolačního napětí 1000 V~
- H-sběrnice do 1250 A
- H-sběrnice do 1600 A
- HH-sběrnice do 2500 A
Centrální napájecí jednotka
Odolnost proti proudovým rázům:
u výstupních vodičů 2×la. Cu 10×63×1
- 3-pólové 117 kA
- 4-pólové 120 kA

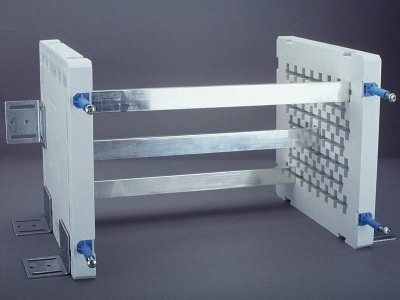

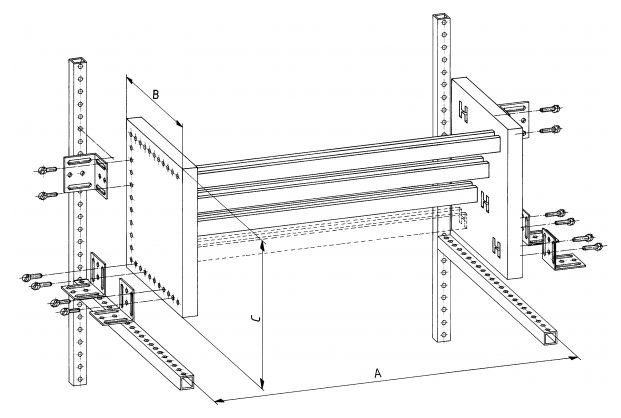

Centrální napájecí jednotka do 4000A
| Obj. číslo | Šířka skříně | Montážní rozměr | Délka přípojnice | Jm. Proud* |
|---|---|---|---|---|
| 35 007 | 600 mm | 488 - 563 mm |
0,45 |
1250 A |
| 35 006 | 800 mm | 688 - 763 mm |
0,65 | 1250 A |
| 35 005 | 600 mm | 488 - 563 mm | 0,45 | 2000 A |
| 35 004 | 800 mm | 688 - 763 mm | 0,65 | 2000 A |
| 35 015 | 600 mm | 488 - 563 mm | 0,45 | 3200 A |

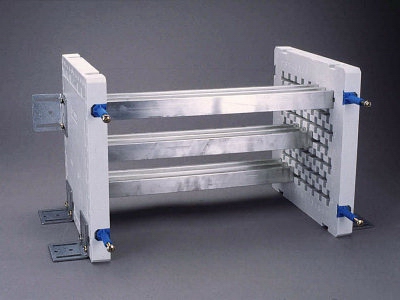

| 35 016 | 800 mm | 688 - 763 mm | 0,65 | 3200 A |
| 35 034 | 800 mm | 688 - 763 mm | 0,65 | 4000 A |
| Sada obsahuje: 2 držáky přípojnic, 6 upěvňovacích profilů se šrouby, měděné profilové přípojice, 4 držáky pro čelní kryt. | ||||
*Maximální dovolená zatížitelnost
Komponenty pro individuální montáž
| Obj. číslo | Provedení | Rozměry |
|---|---|---|

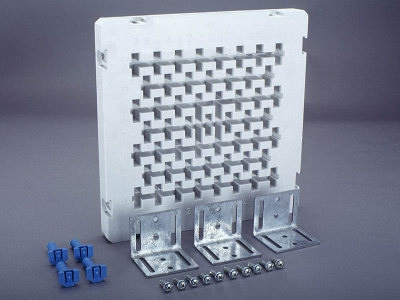

| 35 008 | držák vnější |
300x300 mm |

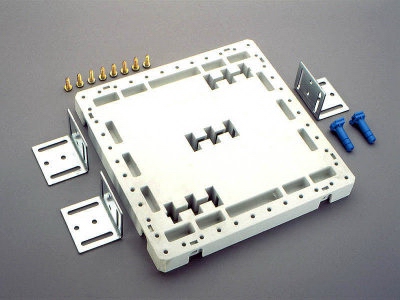

| 35 001 | držák středový, 3-pólový | 300x300 mm |
| 35 009 | držák středový, 4-pólový |
300x300 mm |

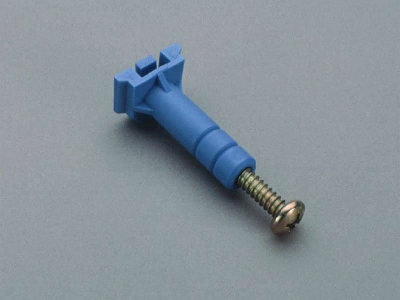

| 35 017 | držáky čelního krytu |
Jednotlivé komponenty lze objednat i samostatně a upravit šířku celéhé jednotkyy dle aktuálních požadavků.
Měděné profilové přípojice
| Obj. číslo | Průřez | Délka | Jm. Proud* |
|---|---|---|---|
| 01 225 | H1250 | 0,45 m |
1250 A |
| 01 226 | H1250 | 0,65 m | 1250 A |
| 01 609 | H1250 | 2,4 m | 1250 A |
| 01 838 | H1600 | 0,45 m | 1600 A |
| 01 608 | H1600 | 0,65 m | 1600 A |
| 01 831 | H1600 | 2,4 m | 1600 A |
| 01 188 | H2500 | 0,45 m | 2500 A |
| 01 189 | H2500 | 0,65 m | 2500 A |
| 01 187 | H2500 | 2,4 m | 2500 A |
* Při ΔT=55K

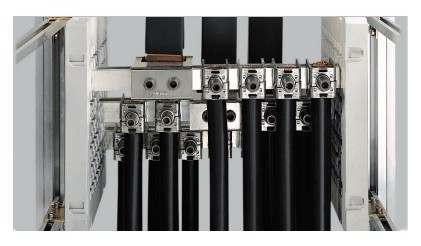

Připojovací svorky
| Obj. číslo | Max. připojitelný průřez kruhového vodiče | Prostor pro připojení lamelové přípojnice | Typ svorky |
|---|---|---|---|
| 01 318 | 95...185 mm2 |
CRITO svorka | |
| 01 760 | 120...300 mm2 | CRITO svorka | |

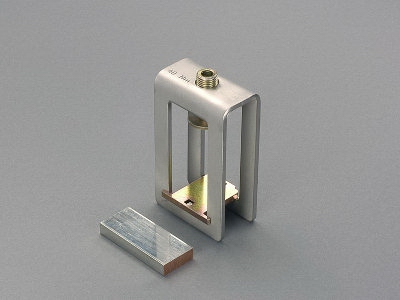

| 01 185 | 41 x 20 - 42 |
Profilová svorka | |

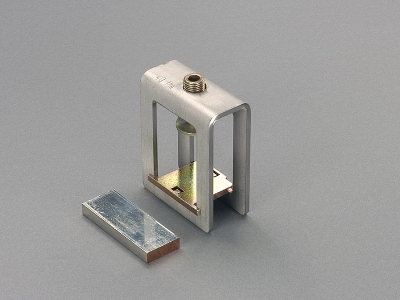

| 01 906 | 51 x 5 - 28 | Profilová svorka | |
| 01 907 | 64 x 5 - 28 |
Profilová svorka | |

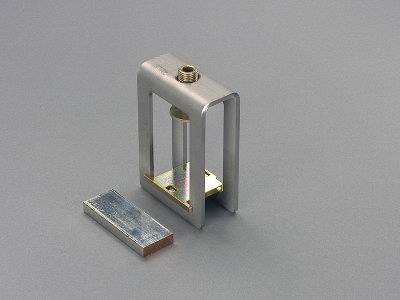

| 01 936 | 51 x 20 - 42 |
Profilová svorka | |

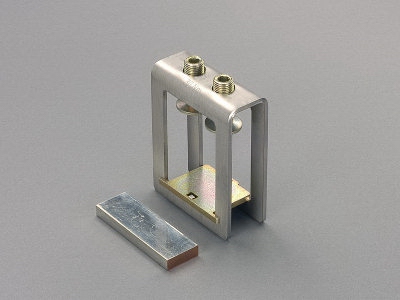

| 01 911 | 64 x 20 - 42 |
Profilová svorka | |

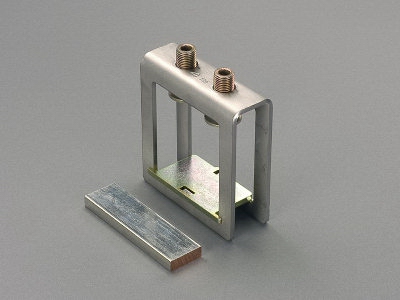

| 01 934 | 81 x 20 - 42 |
Profilová svorka | |

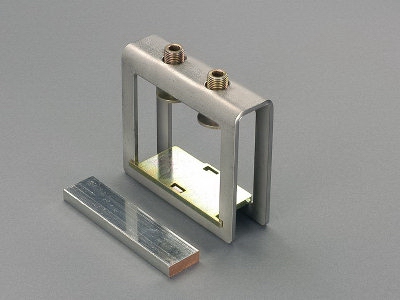

| 01 935 | 101 x 20 - 42 |
Profilová svorka | |
| 01 513 | 41 x 23 - 45 | Profilová svorka | |

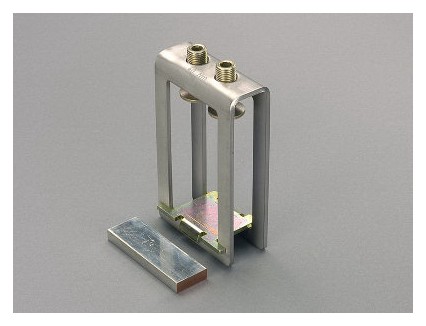

| 01 008 | 64 x 23 - 45 | Profilová svorka | |

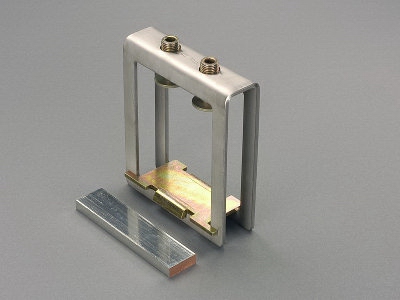

| 01 186 | 101 x 23 - 45 | Profilová svorka |
Typická konstrukční řešení sběrnic jsou ověřeny v laboratořích na zkratovou odolnost. Výsledky jsou znázorněny v grafech zkratové odolnosti.
K dosažení co možná největšího snížení teplot jsou umístěny přívody tak, že maximální proud teče přes krátké úseky sběrnic.
