Podpěrné a distanční izolátory typu DB

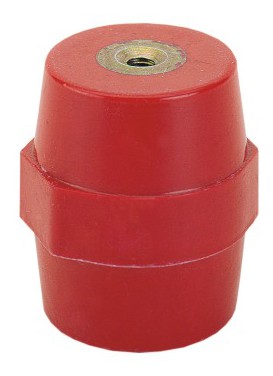

Izolátory typu DB - Podpěrný a distanční izolátor typu DB

Izolátory jsou vyrobeny z polyesterového materiálu, zesíleného skelnými vlákny, červené barvy.

DB izolátory jsou prakticky nerozbitné, mají velmi dobré elektrické a mechanické vlastnosti a mohou proto pracovat v obtížných provozních podmínkách, například při vysokých okolních teplotách, v prostředí s agresivními látkami žíravinami), při vibracích a podobně.

Kontakt:

Ing. Zdeněk Gross
Tel.: +420 602 710 551
Ing. Věra Olšarová
Tel.: +420 606 631 720Dotaz na výrobek

Ke stažení:

Katalogový list

Provozní teplota:	-40...130 °C
Odolnost proti ohni:	norma UL 94-VO
Mez pevnosti:	tolerance ±10 %

Schéma

Typ	F	H (mm)	D1 (mm)	D2 (mm)	S (mm)	Provozní napětí (V)	Balení	Objednací číslo
DB 12/P	M 4	12	10	11	3	220	100	90018
DB 16/P	M 4	16	13	14	6	380	100	90022
DB 20/P	M 4	20	15	17	8	500	100	90025
DB 20/P	M 6	20	15	17	8	500	100	90026
DB 25/P	M 5	25	15	19	9	600	250	90029
DB 25/P	M 6	25	15	19	9	600	250	90030
DB 30/P	M 6	30	26	30	10	600	80	90033
DB 30/P	M 8	30	26	30	10	600	80	90034
DB 34/P	M 6	35	28	32	10	1000	64	90035
	M 8							90036
	M 10							90037
DB 35/P	M 6	35	35	41	10	1000	36	90038
	M 8							90039
	M 10							90040
DB 40/P	M 8	40	30	40		1000	100	90438
	M 10							90439
	M 12							90440
DB 45/P	M 6	45	35	41	15	1500	27	90041
	M 8							90042
	M 10							90043
	M 12							90044
DB 50/P	M 8	51	29	36	20	2000	36	90046
	M 10							90047
	M 12							90048
DB 60/P	M 8	60	33	44		2000	50	90441
	M 10							90442
	M 12							90443
DB 65/P	M 8	63,5	35	41	30	3000	22	90050
	M 10							90051
	M 12							90052
DB 75/P	M 8	76	36	50	25	5000	12	90053
	M 10							90054
	M 12							90055
DB 750/P	M 12	75	52	65	25	5000	8	90057
DB 750/P	M 16	75	52	65	25	5000	8	90058

Typ	Napětí přeskoku po povrchu	Vnitřní průrazné napětí	Pevnost v tahu (max)	Pevnost v ohybu (max)	Pevnost v tlaku (max)	Dotahovací moment (max)
DB 16/P	3 kV	8 kV	1 kN	0,5 kN	5 kN	0,4 Nm
DB 20/P	4 kV	15 kV	1,5 kN	0,6 kN	6 kN	0,4 Nm
DB 25/P	7 kV	20 kV	3 kN	1,8 kN	21 kN	3 Nm
DB 30/P	8 kV	23 kV	5 kN	2,5 kN	44 kN	3 Nm
DB 34/P	10 kV	30 kV	8 kN	4,5 kN	65 kN	5 Nm
DB 35/P	10 kV	30 kV	11 kN	8 kN	80 kN	9 Nm
DB 45/P	12 kV	40 kV	12 kN	8 kN	80 kN	10 Nm
DB 50/P	12 kV	40 kV	8,5 kN	4,5 kN	68 kN	5 Nm
DB 65/P	15 kV	40 kV	15 kN	7 kN	83 kN	6 Nm
DB 75/P	25 kV	50 kV	23 kN	9 kN	100 kN	10 Nm
DB 750/P	25 kV	50 kV	28 kN	15 kN	150 kN	13 Nm
