Válcové izolátory

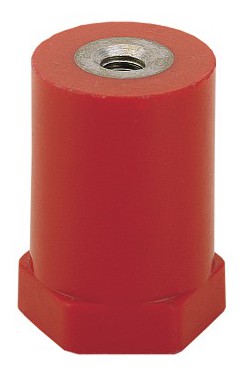

Izolátory typu CS/P - Podpěrný a distanční izolátor typu CS/P

Izolátory jsou vyrobeny z polyesterového materiálu, zesíleného skelnými vlákny, červené barvy.

Provozní teplota: -40...130 °C
Odolnost proti ohni: norma UL 94-VO
Mez pevnosti: tolerance ±10 %

Kontakt:

Ing. Zdeněk Gross
Tel.: +420 602 710 551
Ing. Věra Olšarová
Tel.: +420 606 631 720Dotaz na výrobek

Ke stažení:

Katalogový list

Typ	Napětí přeskoku po povrchu	Vnitřní průrazné napětí	Pevnost v tahu (max)	Pevnost v ohybu (max)	Pevnost v tlaku (max)	Dotahovací moment (max)
CO/P 30	5	15	4	2	21	1-2
CO/P 40	8	20	4	1,5	21	1-2
CO/P 50	10	25	4	1	21	1-2
CO/P 60	10	30	4	1	21	1-2
CS/P 30	8	20	9	4,5	40	1,3-2,6
CS/P 40	8	25	9	3	40	1,3-2,6
CS/P 50	10	35	9	2	40	1,3-2,6
CS/P 60	15	35	9	1,5	40	1,3-2,6
CT/P 30	8	20	10	7,5	80	3-6
CT/P 40	10	25	10	7	80	3-6
CT/P 50	10	35	10	5	80	3-6
CT/P 60	10	35	10	3,7	80	3-6
CPE 40	10	25	11	7	100	6
CPE 60	20	50	15	6	100	8
CPE 80	25	50	23	9	120	10
CPE 100	30	50	30	15	150	15

Podpěrné a distanční izolátory typu CO/P-Ø20

Typ	F	H (mm)	Provozní napětí	Obj. číslo
CO/P 16	M 4	16	220 V	90061
	M 5			90062
	M 6			90063
	M 8			90064
CO/P 20	M 5	20	400 V	90065
	M 6			90066
	M 8			90067
CO/P 25	M 5	25	500 V	90068
	M 6			90069
	M 8			90070
CO/P 30	M 5	30	600 V	90071
	M 6			90072
	M 8			90073
CO/P 35	M 6	35	600	90075
CO/P 40	M 6	40	600 V	90077
CO/P 40	M 8	40	600 V	90078
CO/P 45	M 6	45	750 V	90079
CO/P 45	M 8	45	750 V	90080
CO/P 50	M 6	50	750 V	90081
CO/P 50	M 8	50	750 V	90082
CO/P 60	M 6	60	750 V	90083
CO/P 60	M 8	60	750 V	90084

Podpěrné a distanční izolátory typu CS/P-Ø30

Typ	F	H (mm)	Provozní napětí	Obj. číslo
CS/P 30	M 6	30	750 V	90087
	M 8			90088
	M 10			90089
CS/P 35	M 6	35	1000 V	90090
	M 8			90091
	M 10			90092
CS/P 40	M 6	40	1000 V	90093
	M 8			90094
	M 10			90095
CS/P 45	M 6	45	1000 V	90096
	M 8			90097
	M 10			90098
CS/P 50	M 6	50	1500 V	90099
	M 8			90100
	M 10			90101
CS/P 55	M 6	55	1500 V	90102
	M 8			90103
	M 10			90104
CS/P 60	M 6	60	1500 V	90105
	M 8			90106
	M 10			90107
CS/P 65	M 8	65	1500	90109
CS/P 70	M 6	70	1500 V	90111
	M 8			90112
	M 10			90113

Podpěrné a distanční izolátory typu CT/P-Ø40

Typ	F	H (mm)	Provozní napětí	Obj. číslo
CT/P 30	M 8	30	750 V	90118
CT/P 30	M 10	30	750 V	90119
CT/P 35	M 8	35	750 V	90120
CT/P 35	M 10	35	750 V	90121
CT/P 40	M 8	40	1000 V	90122
	M 10			90123
	M 12			90123M12
CT/P 45	M 8	45	1000 V	90124
CT/P 45	M 10	45	1000 V	90125
CT/P 50	M 8	50	1500 V	90126
	M 10			90127
	M 12			90127M12
CT/P 55	M 10	55	1500	90129
CT/P 60	M 8	60	1500 V	90130
	M 10			90131
	M 12			90131M21
CT/P 65	M 10	65	1500	90133
CT/P 70	M 8	70	1500 V	90134
CT/P 70	M 10	70	1500 V	90135

Podpěrné a distanční izolátory typu CPE-Ø60

Typ	F	H (mm)	Provozní napětí	Obj. číslo
CPE 40	M 10	40	1500 V	90140
	M 12			90141
	M 16			90142
CPE 60	M 10	60	3000 V	90143
	M 12			90144
	M 16			90145
CPE 80	M 10	80	5000 V	90146
	M 12			90147
	M 16			90148
CPE 100	M 10	100	8000 V	90149
	M 12			90150
	M 16			90151
