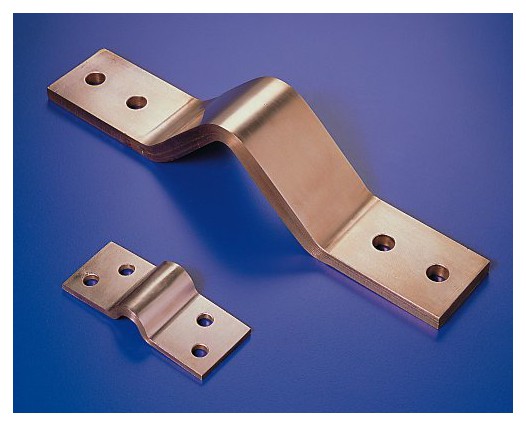

Lamelové pružné spojky svařované

Vhodné pro pružné a zárověň dostatečně pevné vodivé spojení, např. připojení transformátorů.
Materiál: měděné pásky Cu A1/H14 o tloušťce 0,3mm
Koncovky slisované a svařené.
Kontaktní plocha spojek: standardně holá měď. Na vyžádání lze dodat pocínované nebo postříbřené.
Vysoká odolnost vůči vibracím.
Velká proudová zatížitelnost až do 2900 A.
Odpovídající normě DIN 46276.
Lze dodat dle výkresu zákazníka.

Kontakt:

Ing. Gross Martin
Tel.: +420 724 767 093Dotaz na výrobek

Ke stažení:

Rozměrové schema PWR

Svařované lamelové spojky se vyrábějí pouze z holých měděných lamel. Koncovky jsou za velkého tlaku stlačeny a svařeny elektrickým proudem. Kontaktní odpor mezi jednotlivými lamelami je téměř nulový.

Schéma

Typ	Průřez [mm²]	A [mm]	B [mm]	S [mm]	L [mm]	H [mm]	D [mm]	Typ vrtání	Jmenovitý proud [A AC]
PWR 200/180/40	200	50	40	5	180	40	13	W1	600
PWR 200/230/40	200	50	40	5	230	40	13	W1	600
PWR 320/230/40	320	50	40	8	230	43	13	W1	800
PWR 400/230/40	400	50	40	10	230	45	13	W1	900
PWR 250/250/50	250	60	50	5	250	45	13	W1	700
PWR 400/250/50	400	60	50	8	250	48	13	W1	950
PWR 500/250/50	500	60	50	10	250	50	13	W1	1100
PWR 480/300/60	480	90	60	8	300	70	13	W2	1100
PWR 600/300/60	600	90	60	10	300	70	13	W2	1200
PWR 640/300/80	640	90	80	8	300	70	13	W4	1350
PWR 800/300/100	800	90	80	10	300	70	13	W4	1500
PWR 960/300/80	960	90	80	12	300	70	13	W4	1700
PWR 800/350/100	800	110	100	8	350	80	13	W5	1550
PWR 1000/350/100	1000	110	100	10	350	80	13	W5	1800
PWR 1200/350/100	1200	110	100	12	350	80	13	W5	1900
PWR 1200/400/120	1200	130	120	10	400	80	13	W7	2000
PWR 1500/400/120	1500	130	120	12,5	400	80	13	W7	2300
PWR 1800/450/120	1800	130	120	15	450	80	15	W7	2500
PWR 2000/450/120	2000	130	120	16,8	450	80	15	W7	2750
PWR 2400/450/120	2400	130	120	20	450	80	15	W7	2900

Dle požadavku zákazníka je možno dodat lamelové spojky i jiných rozměrů a typu vrtání než je uvedeno v tabulce. Hodnoty jmenovitého proudu uvedené v tabulce jsou pouze informativní, záleží na použití a podmínkách připojení.

Standardní tvary koncovek
