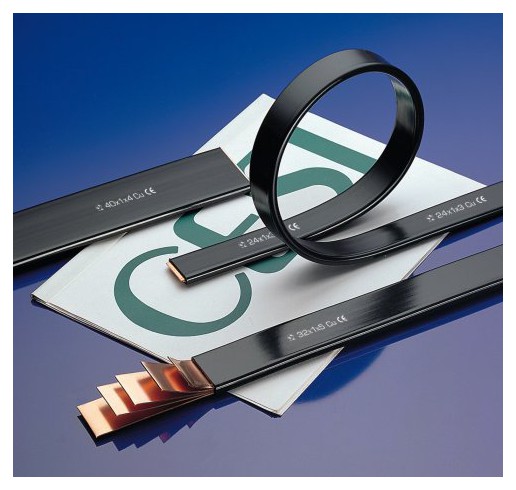

Měděné lamelové přípojnice s izolací
Pružné měděné lamelové připojnice s izolací
- Termoplastická izolace vysoké kvality
- Barva izolace: černá
- Vysoká mechanická odolnost a tvarová stálost
- Obdélníkový průřez s vyztuženými hranami
- Pružné, snadno tvarovatelné
- Provozní teplota: -40 až +105 °C
- Provozní napětí: 1000 V
- Žíhané měděné lamely Cu-ETP dle EN 1977-78:2000
- Standardní délka lamelových sběrnic: 2 m (délky 3 nebo 4m na dotaz)
- Průřez všech lamel ve sběrnici: 25...1440 mm2
Vlastnosti lamel
| Elektrotechnická měď odpovídající normám | UNI EN 1977-78:2000, BS 1036, DIN 1797, ASTM102 AFNOR A53-100 |
|---|---|
| Chemické složení | Cu min. 99,9 % Bi max. 0,001 % Pb max. 0,005 % O2 max. 0,04 % P max. 0% |
| Mezní zatížení | ≥ 20 kg/mm2 |
| Modul pružnosti | ≥ 30 % |
| Jmenovitý odpor | 0,01754 Ω x mm2/mm |
Vlastnosti izolace
| Hodnota | Testováno dle | |
| Materiál izolace | Termoplast | CEI 20-14 CEI 20-35 |
|---|---|---|
| Způsob výroby izolace | Protlačováním | |
| Samozhášitelnost | UL94V0 | |
| Hustota | 1,4 kg/dm3 | ISO 1183 |
| Kyslíkový index | 23 % | ASTM D 2863 |
| Tvrdost (dle Shorea) | 76 Shore D | ISO 868 |
| Mezní zatížení | 15 N/mm2 | ISO 527 |
| Mez pružnosti | > 300 % | ISO 527 |
| Teplotní stabilita | 210 min | ISO 182 A |
| Dielektrická pevnost | > 20 Kv/mm | ASTM D 149 |
| Jmenovitý odpor při 20 °C | 2×1013 Ω×cm2/cm | ASTM D 257 |
Obecné vlastnosti lamelové přípojnice
Odpovídá: CEI 20 - 14,20,21; CENELEC HD 21; VDE 0207/86, BS 6746/79
Přehled lamelových přípojnic
| Rozměry sběnice(1) [mm] |
Průřez [mm2] |
Proudová zatížitelnost(2) [A] | ||
| Δt 20 °C (3) | Δt 40 °C (4) | Δt 50 °C (5) | ||
| 9×0,8×4 | 28,8 | 120 | 180 | 210 |
|---|---|---|---|---|
| 9×0,8×6 | 43,2 | 160 | 230 | 270 |
| 13×0,5×4 | 26 | 120 | 170 | 190 |
| 13×0,5×6 | 39 | 140 | 200 | 225 |
| 15,5×0,8×2 | 24,8 | 125 | 175 | 200 |
| 15,5×0,8×4 | 49,6 | 195 | 265 | 295 |
| 15,5×0,8×6 | 74,4 | 225 | 320 | 360 |
| 15,5×O,8×10 | 124 | 300 | 420 | 480 |
| 20×1×2 | 40 | 170 | 240 | 270 |
| 20×1×3 | 60 | 230 | 320 | 360 |
| 20×1×4 | 80 | 270 | 380 | 440 |
| 20×1×5 | 100 | 300 | 430 | 490 |
| 20×1×6 | 120 | 330 | 470 | 530 |
| 20×1×10 | 200 | 420 | 580 | 650 |
| 24×1×2 | 48 | 200 | 280 | 320 |
| 24×1×3 | 72 | 250 | 360 | 410 |
| 24×1×4 | 96 | 280 | 410 | 460 |
| 24×1×5 | 120 | 330 | 470 | 530 |
| 24×1×6 | 144 | 360 | 510 | 570 |
| 24×1×8 | 192 | 420 | 590 | 670 |
| 24×1×10 | 240 | 500 | 700 | 790 |
| 32×1×2 | 64 | 230 | 320 | 360 |
| 32×1×3 | 96 | 280 | 410 | 460 |
| 32×1×4 | 128 | 320 | 460 | 520 |
| 32×1×5 | 160 | 390 | 550 | 610 |
| 32×1×6 | 192 | 440 | 620 | 700 |
| 32×1×8 | 256 | 510 | 720 | 800 |
| 32×1×10 | 320 | 600 | 840 | 930 |
| 40×1×3 | 120 | 330 | 480 | 540 |
| 40×1×4 | 160 | 400 | 560 | 630 |
| 40×1×5 | 200 | 450 | 630 | 710 |
| 40×1×6 | 240 | 480 | 680 | 750 |
| 40×1×8 | 320 | 600 | 830 | 920 |
| 40×1×10 | 400 | 670 | 920 | 1030 |
| 50×1×3 | 150 | 400 | 570 | 650 |
| 50×1×4 | 200 | 490 | 700 | 790 |
| 50×1×5 | 250 | 540 | 780 | 880 |
| 50×1×6 | 300 | 590 | 840 | 950 |
| 50×1×8 | 400 | 680 | 1000 | 1130 |
| 50×1×10 | 500 | 750 | 1100 | 1300 |
| 63×1×4 | 252 | 550 | 780 | 880 |
| 63×1×5 | 315 | 650 | 900 | 1000 |
| 63×1×6 | 378 | 690 | 980 | 1100 |
| 63×1×8 | 504 | 840 | 1200 | 1350 |
| 63×1×10 | 630 | 920 | 1300 | 1450 |
| 63×1×12 | 756 | 1050 | 1450 | 1600 |
| 80×1×4 | 320 | 600 | 950 | 1090 |
| 80×1×5 | 400 | 700 | 1100 | 1230 |
| 80×1×6 | 480 | 780 | 1210 | 1360 |
| 80×1×8 | 640 | 950 | 1400 | 1570 |
| 80×1×10 | 800 | 1090 | 1550 | 1730 |
| 80×1×12 | 864 | 1200 | 1680 | 1880 |
| 100×1×4 | 400 | 700 | 1100 | 1250 |
| 100×1×5 | 500 | 860 | 1250 | 1400 |
| 100×1×6 | 600 | 950 | 1380 | 1530 |
| 100×1×8 | 800 | 1100 | 1580 | 1760 |
| 100×1×10 | 1000 | 1220 | 1710 | 1920 |
| 100×1×12 | 1200 | 1300 | 1800 | 2010 |
| 120×1×4 | 480 | 900 | 1300 | 1450 |
| 120×1×5 | 600 | 1000 | 1450 | 1600 |
| 120×1×6 | 720 | 1070 | 1530 | 1720 |
| 120×1×8 | 960 | 1250 | 1760 | 1950 |
| 120×1×10 | 1200 | 1360 | 1880 | 2110 |
| 120×1×12 | 1440 | 1500 | 2030 | 2200 |
- Rozměry: šířka lamel x tloušťka lamel a počet lamel ve sběrnici (tloušťka izolace cca. 1,5-2mm)
- Informativní hodnoty proudové zatížitelnosti lamelových sběrnic při teplotě okolí 20 °C.
- Informativní hodnoty proudové zatížitelnosti lamelových sběrnic v případě, že se teplota sběrnice zvýší o 20 °C nad teplotu okolí.
- Informativní hodnoty proudové zatížitelnosti lamelových sběrnic v případě, že se teplota sběrnice zvýší o 40 °C nad teplotu okolí.
- Informativní hodnoty proudové zatížitelnosti lamelových sběrnic v případě, že se teplota sběrnice zvýší o 50 °C nad teplotu okolí.
Při použití ventilačního systému je možné zvýšit proudové zatížení cca. o 20-25 %.
