CRITO Svorky
| Obj. číslo | Proudová zatížitelnost | Pro vodič o průřezu | Rozměr připojovacího otvoru svorky | Specifikace vodičů se čtvercovým popř. kruhovým průřezem* |
|---|---|---|---|---|
|
Svorky pro vodiče s kruhovým průřezem
|
||||
| 01 135 | 480 A | 16...150 mm2 | vs, vk, vf, vf+ko | |
| 01 318 | 500 A |
95...185 mm2 |
vs, vk, vf, vf+ko | |
| 01 760 | 600 A |
150...300 mm2 | vs, vk, vf, vf+ko | |

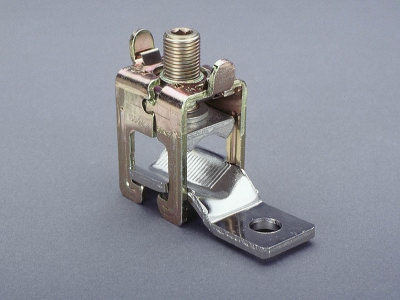

| 01 890 | 630 A | 150...300 mm2 | vs, vk, vf, vf+ko | |
| Svorky pro lamelové přípojnice | ||||
| 01 319 | 750 A |
30 x 20 mm |
vs, vk, vf, vf+ko | |
| 01 759 | 800 A |
32 x 20 mm |
vs, vk, vf, vf+ko | |

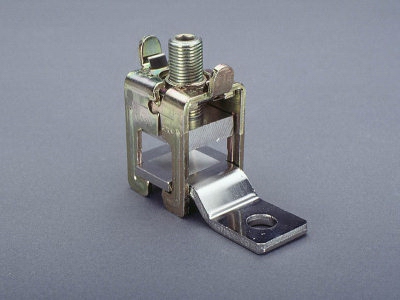

| 01 888 | 630 A | 32 x 20 mm | vs, vk, vf, vf+ko | |
| 01 069 | 1600/2000 A* | 55 x 28 mm | vs, vk, vf, vf+ko | |
| 01 070 | 1600/2000 A* | 68 x 28 mm | vs, vk, vf, vf+ko | |
| 01 071 | 1600/2800 A* | 105 x 28 mm | vs, vk, vf, vf+ko | |
*V případě napájení ze středu
Kryty pro CRITO svorky
| Obj. číslo | Nasaditelný na přípojnici | Šířka | Hloubka* |
|---|---|---|---|
| 01 756 | 12-30 x 5/10 mm, T-, H-, HH-profil | 135 mm |
88 mm |
| 01 539 | 12-30 x 5/10 mm, T-, H-, HH-profil | 180 mm | 88 mm |
| 01 596 | 12-30 x 5/10 mm, T-, H-, HH-profil | 228 mm | 88 mm |
| 01 540 | 12-30 x 5/10 mm, T-, H-, HH-profil | 250 mm | 88 mm |
| 01 757 | 12-30 x 5/10 mm, T-, H-, HH-profil | 270mm | 88 mm |
*Vzdálenost mezi přípojnicí a přední částí krytu
Vysvětlivky
Aplikace připojovacích svorech v jednotlivých sběrnicových systémech je dána jejich proudovou zatížitelností a specifikací sběrnice, na kterou se svorka upevňuje.
