Nové multimetry a analyzátory sítě DIRIS
Firma SOCOMEC přináší nový typ multimetru pro měření základních elektrických parametrů (I, U, P, f, cos) a analýzu sítě (THD, harmonické složky, události v síti). Montáž do dveří rozvaděče nebo na DIN lištu.
Všechny multimetry jsou určeny pro sítě NN nebo VN do 500 kV a pro nepřímé měření proudu x/1 A nebo x/5 A.
Měření
Všechny základní elektrické parametry sítě (napětí, proud, výkon, účiník) a také některých analogových veličin (teplota).
Počitadlo
Spotřeby elektrické energie jak činné (kWh) a jalové (kvarh), tak i zdánlivé (kVAh).
Monitorování sítě
Pomocí alarmových stavových relé. Jednotlivá programovatelná relé reagují na překročení nastavených hodnot a podávají stavové informace o událostech v síti. Relé lze dálkově ovládat přes PC nebo PLC.
Analýza
Kvality elektrické sítě a zkreslení jednotlivých harmonických složek signálu do 63. harmonické. Identifikace přepětí, podpětí, ztrát napájení a nadproudu (dle EN50160).
Komunikace
Všechny informace dotupné v multimetru lze převes skrze komunikační rozhraní do PC.
ETHERNET (Modbus TCP)
RS485 (Modbus, Profibus)
Technické parametry
| DIRIS A10 | DIRIS A20 | DIRIS A40 | DIRIS A60 | |
| Měření v reálném čase | ||||
| Proud (I1, I2, I3, In) | • | • | • | • |
|---|---|---|---|---|
| Napětí (U1, U2, U3,U12, U23, U13) | • | • | • | • |
| Frekvence (f) | • | • | • | • |
| Činný výkon (P1, P2, P3, ∑P) | • | • | • | • |
| Jalový výkon (Q1, Q2, Q3, ∑Q) | • | • | • | • |
| Zdanlivý výkon (S1, S2, S3, ∑S) | • | • | • | • |
| Účinik (cos φ1,cos φ2,cos φ3) | • | • | • | • |
| Střední hodnota proudu (I-sys) | • | • | ||
| Střední hodnota fázového napětí (U-sys) | • | • | ||
| Střední hodnota sdruženého napětí (V-sys) | • | • | ||
| Předpokládaný činný výkon (P-pred) | • | • | ||
| Předpokládaný jalový výkon (Q-pred) | • | • | ||
| Předpokládaný zdánlivý výkon (S-pred) | • | • | ||
| Napěťová nesymetrie (U-unb) | • | |||
| Proudová nesymetrie (I-unb) | • | |||
| Tangent φ | • | |||
| Měření průměrných hodnot (AVG)3) | ||||
| Proud (I1, I2, I3, In) | • | • | ||
| Napětí (U1, U2, U3,U12, U23, U13) | • | • | ||
| Činný výkon (+∑P) | • | • | ||
| Jalový výkon (+∑Q) | • | • | ||
| Zdanlivý výkon (∑S) | • | • | ||
| Činný výkon (-∑P) | • | • | ||
| Jalový výkon (-∑Q) | • | • | ||
| Záznam maximálních hodnot (MAX)4) | ||||
| Proud (I1, I2, I3, In) | • | • | • | • |
| Napětí (U1, U2, U3,U12, U23, U13) | • | • | ||
| Činný výkon (+∑P) | • | • | • | • |
| Jalový výkon (+∑Q) | • | • | • | • |
| Zdanlivý výkon (∑S) | • | • | • | • |
| Činný výkon (-∑P) | • | • | ||
| Jalový výkon (-∑Q) | • | • | ||
| Měření spotřeby elektrické energie | ||||
| Celková spotřebovaná energie (+kWh) | • | • | • | • |
| Celková spotřebovaná energie (+kvarh) | • | • | • | • |
| Celková dodávaná energie (-kWh) | • | • | ||
| Celková dodávaná energie (-kvarh) | • | • | ||
| Celková energie (kVAh) | • | • | ||
| Častečná spotřeba (+kWh) pro 2 tarify (T1, T2) | • | |||
| Častečná spotřeba (+kvarh) pro 2 tarify (T1, T2) | • | |||
| Počitadlo provozních hodin | • | • | • | • |
| Harmonická analýza signálu | ||||
| Celkové harmonické zkreslení THD | do 51. harm | do 51. harm | do 63. harm | do 63. harm |
| THD proudu I | • | • | • | • |
| THD fázového napětí U | • | • | ||
| THD sdruženého napětí U | • | • | ||
| Liché harmonické složky signálu zobrazené na displey | do 25. | do 25. | ||
| Častečná spotřeba (+kWh) pro 2 tarify (T1, T2) | do 51. | do 51. | do 63. | do 63. |
| Vstupy/Výstupy | ||||
| Pulzní výstup elektroměru | 1x | 1x1) | 2x1) | 2x1) |
| Alarmové relé | 1x | 1x1) | 6x1) | 6x1) |
| Dálkové ovládání výstupního relé | • | •1) | •1) | •1) |
| Počitadlo impulzů | 6x1) | 6x1) | ||
| Analogový výstup (programovatelný) | 4x1) | 4x1) | ||
| Měření teploty | 1x | 4x1) | 4x1) | |
| Komunikace | ||||
| Komunikace RS485/ MODBUS | • | •1) | •1) | •1) |
| Komunikace RS485/ PROFIBUS | •1) | •1) | ||
| Komunikace ETHERNET/ MODBUS | •1) | •1) | ||
| Komunikace ETHERNET+RS485/ MODBUS | •1) | •1) | ||
| Web server | •1) | •1) | ||
| Záznam naměřených hodnot | ||||
| Záznam 15 min maxima pro P a Q | •1) | •1) | ||
| Záznam alarmových událostí | •1) | •1) | ||
| Záznam události v síti (podpětí) dle EN50160 | •1) | •2) | ||
| Záznam události v síti (přepětí) dle EN50160 | •1) | •2) | ||
| Záznam události v síti (ztráta napájení) dle EN50160 | •1) | •2) | ||
| Záznam události v síti (nadproud) | •1) | •2) |

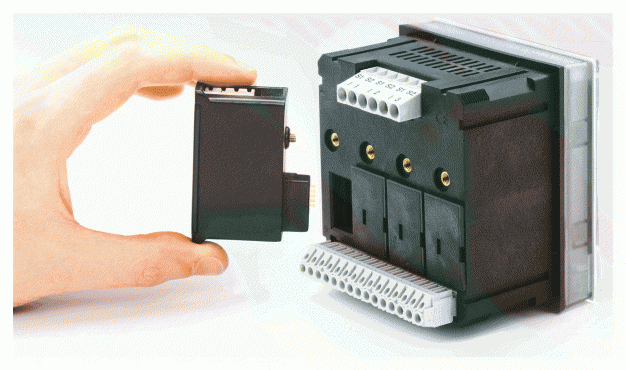

1) Při použití zásuvného modulu
2) Pro každou událost přístroj zaznamená průběh křivky I1, I2, I3, In, U1, U2, U3, U12, U23 a U13 v trvání 500 ms před a 500 ms za událostí
3) AVG hodnota je určena jako průměrná hodnota všech naměřených hodnot za nastavený časový interval
4) MAX honota je určena jako nejvyšší AVG hodnota
Další informace:

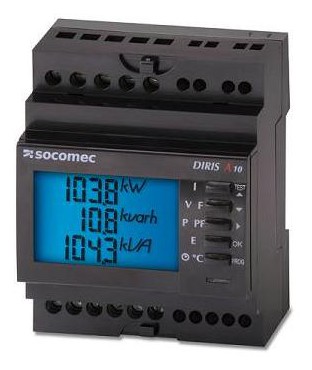

Přehledový list - DIRIS A (877,5 kB)DIRIS A10 - Multifunkční měřicí přístroj na DIN lištu
