FU 2.2 - Měřicí převodník kmitočtu

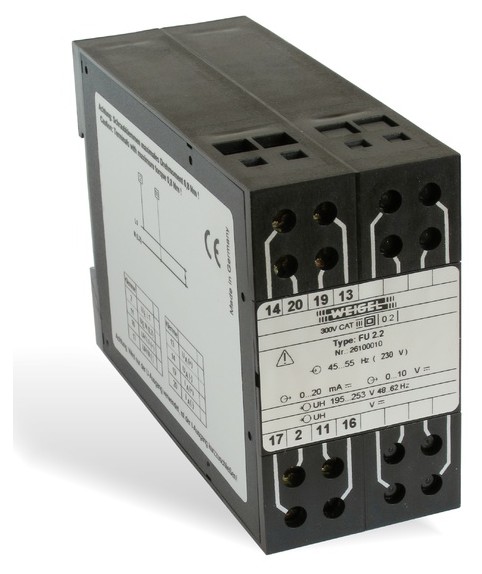

Měřicí převodník kmitočtu.
Použití
Převodníky FU 2.2 jsou vyrobeny na bázi mikroprocesorové technologie. Měří kmitočty vstupních signálů a převádí je na vnucený stejnosměrný proudový a napěťový signál. Tyto výstupní signály mohou být indikovány ukazovacími přístroji, cejchovanými v jednotkách měřené veličiny nebo mohou být použity pro průmyslové měření a regulaci.
Pokud se dodrží maximální, popřípadě minimální povolená zátěž může být připojeno i několik vyhodnocovacích přístrojů současně (ukazovací přístroj, regulátor, zapisovač, počítač atd.). Přístroje mohou být umístěny v místě měření nebo ve vzdálených velínech.
Napájecí napětí se přivádí na samostatný vstup pomocného napájení. Vstup, výstup a pomocné napájení jsou vzájemně galvanicky odděleny. Výstupy jsou odolné proti zkratu a rozpojení.
Převodníky jsou konstruovány podle nejnovějších bezpečnostních předpisů a jsou zkoušeny proti rušení. Jsou určeny pro zabudování do elektrických strojů a rozváděčů. Přitom je třeba dodržovat příslušné bezpečnostní předpisy a ustanovení.
Popis funkce
Vstupní střídavé napětí je převedeno na obdélníkový signál, který se přivádí do mikroprocesoru. Mikroprocesor signál zpracuje a vyhodnotí v reálném čase. Převodníkem D/A je digitální signál převeden na analogový. Po oddělení galvanickým optickým členem je přiveden na vstupy koncových stupňů. Koncové stupně signál zesilují na unifikovaný stejnosměrný proud a napětí.
Upozornění
Oba výstupy nesmí být vzájemně propojeny.
Funkční schéma
Mechanické údaje
| Konstrukční provedení pouzdra | pouzdro se západkou pro montáž na nosnou lištu 35 mm (DIN EN 60 715) |
|---|---|
| Materiál pouzdra | ABS/PC černý se zhášecími přísadami, provedení podle normy UL 94 V - 0 |
| Připojovací svorky | šroubové svorky |
| Průřezy připojovacích vodičů | max. ≤ 4 mm2 |
| Stupeň krytí | IP 40 pouzdro, IP 20 svorky |
| Zkušební napětí | 2210 V všechny obvody proti pouzdru 3536 V měřicí obvod proudu a pomocné napájení proti výstupu 1330 V proudy vzájemně a proti napětím |
| Pracovní napětí | 300 V (síťové napětí fáze-nula) |
| Třída ochrany | II |
| Kategorie přepětí | CAT III |
| Stupeň znečištění | 2 |
| Rozměry š × v × d | 45 mm × 80 mm × 115 mm |
| Hmotnost | cca. 0,22 kg |
Vstupní veličiny
| Vstupní veličina | střídavé napětí |
|---|---|
| Měřená veličina | kmitočet fE fEmin ≥ 14 Hz fEmax ≤ 500 Hz |
| Mez přetížitelnosti | 1,2*UEN trvale 2*UEN max. po dobu 1 s |
| Měřicí rozsahy fEmin...fN...fEmax |
45...50...55 Hz (třída 0,2) 48...50...52 Hz (třída 0,3) 55...60...65 Hz (třída 0,2) 58...60...62 Hz (třída 0,5) 360...400...440 Hz (třída 0,2) 380...400...420 Hz (třída 0,2) |
| Jmenovité napětí UEN | 100, 110, 115, 120, 230, 240, 380, 400, 415, 440 V |
Výstupní veličiny
| Proudový výstup | |
| Výstupní proud IA | vnucený stejnosměrný proud (0...20 mA) * |
|---|---|
| Jmenovitý proud IAN | 0...20 mA nebo 4...20 mA |
| Výstupní zátěž RA | 0...10 V / IAN |
| Omezení proudu | na cca. 120 % koncové hodnoty na cca. 100...140 % koncové hodnoty (na vyžádání) |
| Napěťový výstup | |
| Výstupní napětí UA | vnucené stejnosměrné napětí (0...10 V) * |
| Jmenovité napětí UAN | 0...10 V nebo 2...10 V |
| Výstupní zátěž RA | ≥ 4 kΩ |
| Chyba zátěže | ≤ 0,1 % při změně zátěže o 50 % |
| Zbytkové vlnění | ≤ 1 %eff |
| Doba ustálení | Doba ustálení cca 500 ms |
| Napětí naprázdno | ≤ 15 V |
| Bipolární výstup | |
| zvláštní provedení na vyžádání s napájením H4 a H5 (např. -20...0...20 mA) | |
Bude-li připojen pouze napěťový výstup, musí se proudový výstup zkratovat.
Převodní charakteristiky
Pomocné napájení
| Kód | Pomocné napájení | Příkon |
| H1 (standard) | 230 V~ (195...253 V), 48...62 Hz | < 7 VA |
|---|---|---|
| H2 | 115 V~ (98...126 V), 48...62 Hz | < 4 VA |
| H3 | 24 V= (20...72 V) | < 3 VA |
| H4 | 20...100 V= nebo 15...70 V~ | < 3 VA |
| H5 | 90...357 V= nebo 65...253 V~ | < 4...7 VA |
Přesnost při jmenovitých podmínkách
| Přesnost | Δf = fEmax - fEmin |
| Třída 0,2 | (±0,2 % z Δf) při fEmin/Δf ≤ 10 |
|---|---|
| Třída 0,3 | (±0,3 % z Δf) při 10 < fEmin/Δf ≤ 12 |
| Třída 0,5 | (±0,5 % z Δf) při 12 < fEmin/Δf |
| Teplotní drift | ≤ 0,008 %/K (platí pro standadní provedení a max. po dobu 1 roku) |
| Jmenovité podmínky | |
| Kmitočet | fN |
| Průběh signálu | sinusový, činitel harmonického zkreslení ≤ 0,1 % |
| Napětí | UEN ±1 % |
| Zátěž | 0,5*RA max. ±1 % proud 2 kΩ ±1 % napětí |
| Pomocné napájení | UHN ±1 %, 48...62 Hz |
| Teplota okolí | 23 °C ±1 K |
| Doba zahoření | ≥ 5 min |
Mezní hodnoty ovlivňujících veličin
| Klimatické vlastnosti | klimatická třída 3, podle VDE/VDI 3540 |
|---|---|
| Rozsah pracovních teplot | 0...+ 55 °C |
| Rozsah skladovacích teplot | - 25...+ 65 °C |
| Relativní vlhkost vzduchu | ≤ 75 % roční průměr, bez orosení |
Předpisy a normy
| DIN EN 60 529 |
|---|
| DIN EN 60 688 |
| DIN EN 61 715 |
| DIN EN 61 010-1 |
| DIN EN 61 326-1 |
| VDE/VDI 3540 list 2 |
Zvláštní provedení
| Vstupní veličiny | |
| Vstupní kmitočet fE | jiný než standardní (na vyžádání) |
|---|---|
| Jm. vstupní napětí UEN | jiné než standardní (na vyžádání) |
Schéma připojení
Obsazení svorek
| Schéma | Svorka | Funkce |
 |
2 | UE L1 napěťový vstup |
|---|---|---|
| 5 | UE N napěťový vstup | |
| 13 | UA (+) napěťový výstup | |
| 14 | UA (-) napěťový výstup | |
| 16 | UH L1 (+) vstup pomocného napájení | |
| 17 | UH N (-) vstup pomocného napájení | |
| 19 | IA (+) proudový výstup | |
| 20 | IA (-) proudový výstup | |
| Čísla svorek odpovídají údajům ve schématech připojení (podle DIN 43 807) | ||
Rozměrový náčrtek
Rozměry jsou uvedeny v milimetrech
