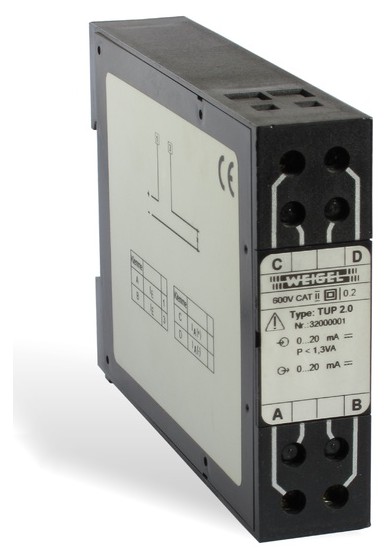

TUP 2.0 1 K - Pasivní oddělovač normalizovaných signálů
Oddělovač normalizovaných signálů, pasivní (1 kanál)
Použití
Oddělovač TUP 2.0 (pasivní) měří normalizovaný signál - stejnosměrný proud 0...20 mA, který galvanicky odděluje a převádí na stejnosměrný proud.
Výstupní signál může být indikován ukazovacím měřicím přístrojem nebo může být použit pro průmyslové měření a regulaci. Pokud se dodrží maximální, popřípadě minimální povolená zátěž, může být připojeno i několik vyhodnocovacích přístrojů současně (ukazovací přístroj, regulátor, zapisovač atd.). Přístroje mohou být umístěny v místě měření nebo ve vzdálených velínech.
Vstup a výstup je vzájemně galvanicky oddělen. Výstup je odolný proti zkratu a rozpojení.
Převodníky jsou konstruovány podle nejnovějších bezpečnostních předpisů a jsou zkoušeny proti rušení.
Jsou určeny pro zabudování do elektrických strojů a rozváděčů. Přitom je třeba dodržovat příslušné bezpečnostní předpisy a ustanovení.
Popis funkce
Vstupní a výstupní proud je bez zesílení galvanicky oddělen (pomocné napájení se nepřipojuje). Nezbytně nutná energie se odebírá ze vstupního signálu. Vstupní odpor je proto závislý na vstupním proudu a připojeném zatěžovacím odporu RB.
Funkční schéma
Mechanické údaje
| Konstrukční provedení pouzdra | pouzdro se západkou pro montáž na nosnou lištu 35 mm (DIN EN 60 715) |
|---|---|
| Materiál pouzdra | Cycoloy C2950 černý, se zhášecími přísadami podle UL 94 V-0 |
| Připojovací svorky | šroubové svorky |
| Průřezy připojovacích vodičů | max. ≤ 4 mm2 |
| Stupeň krytí | IP 40 pouzdro, IP 20 svorky |
| Zkušební napětí | 3536 V aktivní obvody proti pouzdru 2210 V měřicí obvod proudu proti výstupu |
| Třída ochrany | II |
| Kategorie přepětí | CAT III |
| Stupeň znečištění | 2 |
| Rozměry š × v × d | 22,5 mm × 80 mm × 115 mm |
| Hmotnost | cca 0,12 kg |
Vstupní veličiny
| Vstupní veličina IE | stejnosměrný proud |
|---|---|
| Jmenovitý vstupní proud IEN | 20 mA |
| Měřicí rozsah | 0...IEN |
| Povolené vybuzení | 1,2 IEN |
| Mez přetížitelnosti | max. 2 IEN trvale |
| Povolené vstupní napětí | max. 16 V |
| Vlastní spotřeba | 2,4 V při 20 mA |
Výstupní veličiny
| Proudový výstup | |
| Výstupní proud IA | stejnosměrný proud |
|---|---|
| Jmenovitý proud IAN | 0...20 mA |
| Výstupní zátěž RA | 0...500 Ω (jmenovitá 250 Ω) |
| Chyba zátěže | ≤ 0,1 % při změně zátěže o 50 % |
| Zbytkové vlnění | ≤ 30 m Vss |
| Napětí naprázdno | ≤ 25 V |
| Doba ustálení | ≤ 0,05 s, při RA max. |
Vstup a výstupy jsou galvanicky odděleny.
Převodní charakteristiky
vstup: 0...20 mA, výstup: 0...20 mA
Přesnost při jmenovitých podmínkách
| Přesnost | |
| Přesnost | ±0,2 % (od 0...IEN) |
|---|---|
| Teplotní drift | ≤ 0,03 %/K (platí pro standardní provedení a max. po dobu 1 roku) |
| Jmenovité podmínky | |
| Zátěž | 250 Ω ±1 % (proudový výstup) |
| Teplota okolí | 23 °C ±1 K |
| Doba zahoření | ≥ 5 min |
Mezní hodnoty ovlivňujících veličin
| Klimatické vlastnosti | klimatická třída 3, podle VDE/VDI 3540 |
|---|---|
| Rozsah pracovních teplot | 0...+55 °C |
| Rozsah skladovacích teplot | -25...+65 °C |
| Relativní vlhkost vzduchu | ≤ 75 % roční průměr, bez orosení |
Předpisy a normy
| DIN EN 60 529 |
|---|
| DIN EN 60 688 |
| DIN EN 61 715 |
| DIN EN 61 010-1 |
| DIN EN 61 326-1 |
| VDE/VDI 3540 list 2 |
Schéma připojení
Obsazení svorek
| Schéma | Svorka | Funkce |
 |
A | IE (+) proudový vstup |
|---|---|---|
| B | IE (-) proudový vstup | |
| C | IA (+) proudový výstup | |
| D | IA (-) proudový výstup |
Rozměrový náčrtek
Rozměry jsou uvedeny v milimetrech
