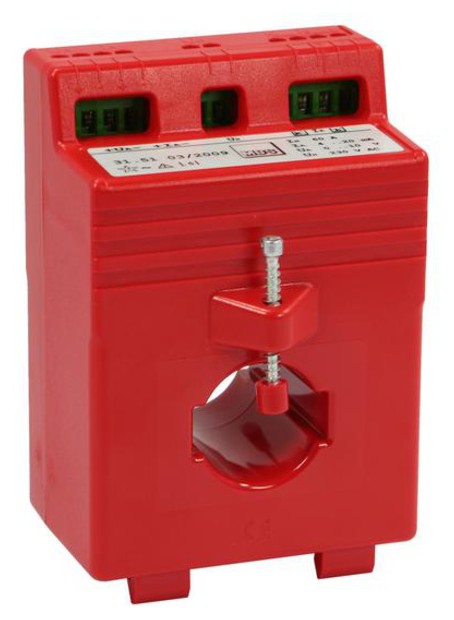

SWMU - Měřicí převodník proudu s transformátorem
- Integrovaný proudový transformátor s jmenovitým primárním proudem od 1 A do 750 A
- S pomocným nebo bez pomocného napájení
- Vstupní měřená veličina: střídavý sinusový proud
- Výstupní veličina: stejnosměrné napětí nebo proud
- Výstupní signál je nezávislý na zátěži
- Měřící metoda: vstupní střídavý proud je transformován na nízkou, elektronice přizpůsobenou velikost, dále je usměrněn a elektronicky převeden na signál úměrný vstupnímu proudu
- Výstupy odolné vůči zkratu a rozpojení, jejich uzemňovací body nesmí být propojeny
- Jednoduchá instalace a montáž na DIN lištu
Kontakt:
Ing. Zdeněk GrossTel.: +420 602 710 551
Ing. Věra Olšarová
Tel.: +420 606 631 720Dotaz na výrobek
Ke stažení:
Katalogový listRozměrové schéma SWMUTechnická data SWMU
|
SWMU 31.52/52 |
Převodník proudu s pomocným napájením |
|---|---|
|
SWMU 32.51/52 |
Převodník proudu bez pomocného napájení |
Vstupní měřící parametry |
|
| Vstupní kmitočet fN | 50/60 Hz |
| Jmenovitý vstupní proud IN | výběr z primárních proudů |
| SWMU 31.52 | 1, 5, 10 A |
| SWMU 31.51 | 15, 20, 25, 30, 40, 50, 60, 75, 100, 150, 200, 250, 300, 400, 500, 600, 750 A |
| SWMU 32.52 | 1, 5, 10 A |
| SWMU 32.51 | 40, 50, 60, 75, 100, 150, 200, 250, 300, 400, 500, 600, 750 A |
| Vlastní spotřeba | ≤ 1 VA (2,5 VA bez pomocného napájení) |
| Dovolené přetížení | 1,5 x IN trvale / 8 x IN po dobu 40 s |
| Provozní rozsah | SWMU 32.51/52 (bez napájení): 15 až 120% IN |
Výstupní parametry |
|
| DC proud nezávislý na zátěži | 0 až 20 mA nebo 4 až 20 mA* |
| Max. vnější zátěž | ≤ 500 Ω |
| Max. zatěžovací napětí | ≤ 15 V |
| Mezní proudové přetížení | ≤ 34 mA |
| DC napětí | 0 až 10 V nebo 2 až 10 V* |
| Vnější zátěž | ≥ 10 kΩ |
| Max. zatěžovací napětí | ≤ 18 V |
| Mezní napěťové přetížení | ≤ 18 V |
| Zbytkové zvlnění výst. proudu | < 1% p.p. |
| Doba ustálení | < 500 ms |
| Rozsah provozních teplot | -5°C ≤ ν ≥ +40°C |
Pomocné napájení |
|
| Střídavé napájení | 230 V ±10% (50...60 Hz) |
| Stejnosměrné napájení | 24 V ± 15% |
| Příkon | ≤ 1,5 W (2,5 VA) |
Přesnost |
|
| Referenční hodnota | velikost měřícího rozsahu |
| Třída přesnosti | 0,5% |
| Doba zahřátí | ≤ 5 min |
Ochrana |
|
| Stupeň krytí | kryt - IP40 |
| připojovací svorky - IP20 | |
| Stupeň znečištění | 2 |
| Zkušební napětí (DIN57411) | 4 kV (aktivní obvody proti pouzdru) |
| 4 kV (střídavé napájecí napětí 230 V proti výstupům) | |
| 500V (stejnosměrné napájecí napětí 24 V proti výstupům) |
