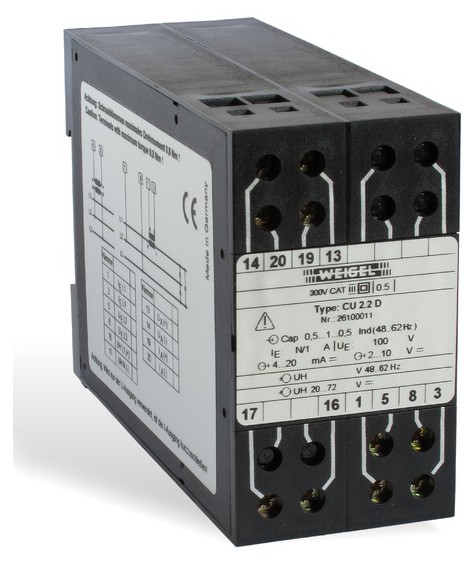

CU 2.2 D - Měřicí převodník fázového úhlu
Měřicí převodník fázového úhlu, třivodičová síť, symetrická zátěž.
Použití
Převodníky CU 2.2 jsou vyrobeny na bázi mikroprocesorové technologie. Převádějí fázový úhel φ, t.j. úhel mezi střídavým napětím a střídavým proudem na vnucený stejnosměrný proud a vnucené stejnosměrné napětí. Tyto výstupní signály mohou být indikovány ukazovacím měřicím přístrojem, cejchovaným v jednotkách měřené veličiny nebo mohou být použity pro průmyslové měření a regulaci.
Pokud se dodrží maximální, popřípadě minimální povolená zátěž, může být připojeno i několik vyhodnocovacích přístrojů současně (ukazovací přístroj, regulátor, zapisovač atd.). Přístroje mohou být umístěny v místě měření nebo ve vzdálených velínech.
Napájecí napětí se přivádí na samostatný vstup pomocného napájení. Vstup, výstup a pomocné napájení jsou vzájemně galvanicky odděleny. Výstupy jsou odolné proti zkratu a rozpojení.
Převodníky jsou konstruovány podle nejnovějších bezpečnostních předpisů a jsou zkoušeny proti rušení. Jsou určeny pro zabudování do elektrických strojů a rozváděčů. Přitom je třeba dodržovat příslušné bezpečnostní předpisy a ustanovení.
Popis funkce
Měnič v proudové větvi a dělič v napěťové větvi snímá a upravuje vstupní signály. Tyto signály jdou přes multiplexer do A/D převodníku, kde jsou převedeny na signály digitální.
Mikroprocesor digitální signály vyhodnotí a vypočítá výstupní hodnotu fázového úhlu v reálném čase. Úměrně této hodnotě generuje D/A převodník analogový signál. Po galvanickém oddělení optickým členem je signál přiveden na koncové stupně, které jej zesilují na unifikovaný vnucený stejnosměrný proud a stejnosměrné napětí.
Upozornění: Výstupy nesmí být vzájemně propojeny.
Není-li přítomna jedna nebo obě vstupní veličiny odpovídá hodnota výstupnímu proudu a napětí cos φ = 1.
Funkční schéma
Mechanické údaje
| Konstrukční provedení pouzdra | pouzdro se západkou pro montáž na nosnou lištu 35 mm (DIN EN 560 715) |
|---|---|
| Materiál pouzdra | ABS/PC černý, se zhášecími přísadami podle UL 94 V-0 |
| Připojovací svorky | šroubové svorky |
| Průřezy připojovacích vodičů | max. ≤ 4 mm2 |
| Stupeň krytí | IP 40 pouzdro, IP 20 svorky |
| Zkušební napětí | 2210 V všechny obvody proti pouzdru 3536 V měřicí obvod proudu a pomocné napájení proti výstupu 1330 V proudy vzájemně a proti napětím |
| Pracovní napětí | 300 V (síťové napětí fáze-nula) |
| Třída ochrany | II |
| Kategorie přepětí | CAT III |
| Stupeň znečištění | 2 |
| Rozměry š × v × d | 45×80×115 mm |
| Hmotnost | cca. 0,27 kg |
Vstupní veličiny
| Vstupní veličina | sinusový střídavý proud a sinusové střídavé napětí |
|---|---|
| Měřená veličina PE | fázový úhel φ účiník (třífázová střídavá síť, symetrická zátěž) |
| Měřicí rozsahy | -37 ° ... 0 ... 37 ° odpovídá cos φ : kap 0,8...1...0,8 ind -60 ° ... 0 ... 60 ° odpovídá cos φ : kap 0,5...1...0,5 ind |
| Jmenovité vstupní napětí UEN | 65 V, 100 V, 110 V, 240 V, 400 V, 415 V, 440 V, 500 V |
| Jmenovitý vstupní proud IEN | N/1 A, N/5 A |
| Provozní napětí | max. 519 V |
| Povolené vybuzení rozsahu | 1,2 UEN nebo 1,5 IEN |
| Mez přetížitelnosti | 1,2 UEN, 1,6 IEN trvale 2 UEN, 10 IEN max. po dobu 1 s |
| Kmitočtový rozsah | 48...62 Hz |
| Příkon | cca 25 mA - napěťový vstup I2x0,01 Ω - proudový vstu |
Výstupní veličiny
| Proudový výstup | |
| Výstupní proud IA | vnucený stejnosměrný proud (0...20 mA) * |
|---|---|
| Jmenovitý proud IAN | 0...20 mA nebo 4...20 mA 0...10 mA 0...5 mA |
| Výstupní zátěž RA | 0...10 V / IAN |
| Omezení proudu | na cca. 120 % koncové hodnoty na cca. 100...140 % koncové hodnoty (na vyžádání) |
| Napěťový výstup | |
| Výstupní napětí UA | vnucené stejnosměrné napětí (0...10 V) * |
| Jmenovité napětí UAN | 0...10 V nebo 2...10 V |
| Výstupní zátěž RA | ≥ 4 kΩ |
| Chyba zátěže | ≤ 0,1 % při změně zátěže o 50 % |
| Zbytkové vlnění | ≤ 1 %eff |
| Doba ustálení | cca. ≤ 500 ms |
| Bipolární výstup | |
| zvláštní provedení na vyžádání s napájením H4 a H5 (např. -20...0...20 mA) | |
* zvláštní provedení na vyžádání
Bude-li použit pouze napěťový výstup, musí se proudový výstup zkratovat.
Vstup a výstupy jsou galvanicky odděleny.
Příklady převodních charakteristik
Pomocné napájení
| Kód | Pomocné napájení | Příkon |
| H1 (standard) | 230 V~ (195...253 V), 48...62 Hz | < 7 VA |
|---|---|---|
| H2 | 115 V~ (98...126 V), 48...62 Hz | < 4 VA |
| H3 | 24 V= (20...72 V) | < 3 VA |
| H4 | 20...100 V= nebo 15...70 V~ | < 3 VA |
| H5 | 90...357 V= nebo 65...253 V~ | < 4...7 VA |
Vstup, výstup a pomocné napájení jsou galvanicky odděleny.
Přesnost při jmenovitých podmínkách
| Přesnost | |
| Přesnost | Třída 0,5 (± 0,5 % z koncové hodnoty) |
|---|---|
| Teplotní drift | ≤ 0,006 %/K (platí pro standardní provedení a max. po dobu 1 roku) |
| Jmenovité podmínky | |
| Vstupní napětí | UEN ± 0,5 % |
| Účiník | cos φ=1 |
| Kmitočet | 50...60 Hz |
| Průběh signálu | sinusový, činitel harmonického zkreslení ≤ 0,1 % |
| Pomocné napájení | UHN ± 1 %, 48...62 Hz |
| Zátěž | 0,5 RA max ±1 % (proud) 2 kΩ ±1 % (napětí) |
| Teplota okolí | 23 °C ± 1 K |
| Doba zahoření | ≥ 5 min |
Mezní hodnoty ovlivňujících veličin
| Klimatické vlastnosti | klimatická třída 3, podle VDE/VDI 3540 |
|---|---|
| Rozsah pracovních teplot | -10...55 °C |
| Rozsah skladovacích teplot | -25...65 °C |
| Relativní vlhkost vzduchu | ≤75 % roční průměr, bez orosení |
Předpisy a normy
| DIN EN 60 529 |
|---|
| DIN EN 60 688 |
| DIN EN 61 715 |
| DIN EN 61 010-1 |
| DIN EN 61 326-1 |
| VDE/VDI 3540 list 2 |
Zvláštní provedení
| Vstupní veličiny | |
| Měřicí rozsah | na vyžádání v rozsahu od -180 °... 0 ... +180 ° odpovídá cos φ: ind (dodávka) -1...1...-1 kap (odběr) |
|---|---|
| Jmenovitý proud IEN | jiný než standardní, v rozsahu od 0 .... (0,5 A ... IEN ...5 A) |
| Jmenovité napětí UEN | jiné než standardní, v rozsahu od 0 .... (50 V ... UEN ... 519 V ) |
| Kmitočtový rozsah | na vyžádání |
| Výstupní veličiny | |
| Omezení výstupního proudu | na 100...140% koncové hodnoty |
Schémata připojení (vstup)
Obsazení svorek
| Schéma | Svorka | Funkce |
 |
1 | IE L1 proudový vstup |
|---|---|---|
| 3 | IE L1 proudový vstup | |
| 5 | UE L2 napěťový vstup | |
| 8 | UE L3 napěťový vstup | |
| 13 | UA (+) napěťový výstup | |
| 14 | UA (-) napěťový výstup | |
| 16 | UH L1 (+) vstup pomocného napájení | |
| 17 | UH N (-) vstup pomocného napájení | |
| 19 | IA (+) proudový výstup | |
| 20 | IA (-) proudový výstup | |
| Čísla svorek odpovídají údajům ve schématech připojení (podle DIN 43 807) | ||
Rozměrový náčrtek
Rozměry jsou uvedeny v milimetrech
