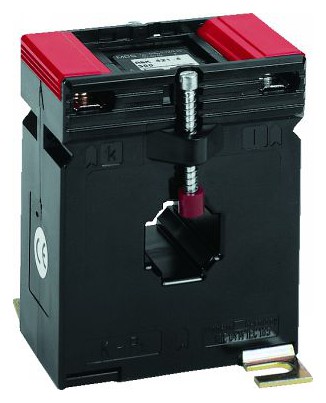

SASK 421.4 - Jistící transformátor proudu
Primární jm. proud: 100...400 A
Primární vodič Ø: max 20 mm
Primární pas: 20 x 10 mm
Šířka: 71 mm
Výška: 85,5 mm
Hloubka: 58 mm
Primární vodič Ø: max 20 mm
Primární pas: 20 x 10 mm
Šířka: 71 mm
Výška: 85,5 mm
Hloubka: 58 mm
Cena 2 130 Kč
2 577,30 Kč s DPH
Dostupnost: Na dotaz
Vybrat variantu (40)
Dotaz na produktPorovnat
Jiří Formánek
Technicko-obchodní specialista přístrojových transformátorů proudu a plastových izolátorů MBS.
Varianty k produktu SASK 421.4 - Jistící transformátor proudu (40)
Filtrace
Primární jmenovitý proud
Sekundární proud
Třída přesnosti
Jmenovitý výkon
Jisticí transformátor proudu
SASK 421.4; 100/1A; 2,5VA; tř.10P5Průměr prim. vodiče: 20 mm
Primární lišta: 20x10 mm
Převod transformátoru: 100/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 10P5
Primární lišta: 20x10 mm
Převod transformátoru: 100/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 10P5
Jisticí transformátor proudu
SASK 421.4; 100/1A; 2,5VA; tř.5P5Průměr prim. vodiče: 20 mm
Primární lišta: 20x10 mm
Převod transformátoru: 100/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 5P5
Primární lišta: 20x10 mm
Převod transformátoru: 100/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 5P5
OBJ: S23-1316D
EAN: 4061701355574
Záruka: 24 m.
Není skladem
Prověříme pro Vás
2 130 Kč/ks
2 577,30 Kč s DPH
+-
Jisticí transformátor proudu
SASK 421.4; 100/5A; 2,5VA; tř.10P5Průměr prim. vodiče: 20 mm
Primární lišta: 20x10 mm
Převod transformátoru: 100/5A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 10P5
Primární lišta: 20x10 mm
Převod transformátoru: 100/5A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 10P5
Jisticí transformátor proudu
SASK 421.4; 100/5A; 2,5VA; tř.5P5Průměr prim. vodiče: 20 mm
Primární lišta: 20x10 mm
Převod transformátoru: 100/5A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 5P5
Primární lišta: 20x10 mm
Převod transformátoru: 100/5A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 5P5
Jisticí transformátor proudu
SASK 421.4; 150/1A; 2,5VA; tř.10P5Průměr prim. vodiče: 20 mm
Primární lišta: 20x10 mm
Převod transformátoru: 150/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 10P5
Primární lišta: 20x10 mm
Převod transformátoru: 150/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 10P5
Jisticí transformátor proudu
SASK 421.4; 150/1A; 2,5VA; tř.5P5Průměr prim. vodiče: 20 mm
Primární lišta: 20x10 mm
Převod transformátoru: 150/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 5P5
Primární lišta: 20x10 mm
Převod transformátoru: 150/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 5P5
Jisticí transformátor proudu
SASK 421.4; 150/5A; 2,5VA; tř.10P5Průměr prim. vodiče: 20 mm
Primární lišta: 20x10 mm
Převod transformátoru: 150/5A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 10P5
Primární lišta: 20x10 mm
Převod transformátoru: 150/5A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 10P5
Jisticí transformátor proudu
SASK 421.4; 150/5A; 2,5VA; tř.5P5Průměr prim. vodiče: 20 mm
Primární lišta: 20x10 mm
Převod transformátoru: 150/5A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 5P5
Primární lišta: 20x10 mm
Převod transformátoru: 150/5A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 5P5
Jisticí transformátor proudu
SASK 421.4; 200/1A; 1,5VA; tř.10P5Průměr prim. vodiče: 20 mm
Primární lišta: 20x10 mm
Převod transformátoru: 200/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 10P5
Primární lišta: 20x10 mm
Převod transformátoru: 200/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 10P5
Jisticí transformátor proudu
SASK 421.4; 200/1A; 1,5VA; tř.5P5Průměr prim. vodiče: 20 mm
Primární lišta: 20x10 mm
Převod transformátoru: 200/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 5P5
Primární lišta: 20x10 mm
Převod transformátoru: 200/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 5P5
Jisticí transformátor proudu
SASK 421.4; 200/1A; 2,5VA; tř.10P5Průměr prim. vodiče: 20 mm
Primární lišta: 20x10 mm
Převod transformátoru: 200/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 10P5
Primární lišta: 20x10 mm
Převod transformátoru: 200/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 10P5
Jisticí transformátor proudu
SASK 421.4; 200/1A; 2,5VA; tř.5P5Průměr prim. vodiče: 20 mm
Primární lišta: 20x10 mm
Převod transformátoru: 200/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 5P5
Primární lišta: 20x10 mm
Převod transformátoru: 200/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 5P5
Jisticí transformátor proudu
SASK 421.4; 200/5A; 1,5VA; tř.10P5Průměr prim. vodiče: 20 mm
Primární lišta: 20x10 mm
Převod transformátoru: 200/5A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 10P5
Primární lišta: 20x10 mm
Převod transformátoru: 200/5A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 10P5
Jisticí transformátor proudu
SASK 421.4; 200/5A; 1,5VA; tř.5P5Průměr prim. vodiče: 20 mm
Primární lišta: 20x10 mm
Převod transformátoru: 200/5A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 5P5
Primární lišta: 20x10 mm
Převod transformátoru: 200/5A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 5P5
Volitelné příslušenství k SASK 421.4 - Jistící transformátor proudu
OBJ: 59041
EAN: 4061701175493
Záruka: 24 m.
Skladem v GHV
skladem >500 ks
47 Kč/ks
56,87 Kč s DPH
+-
Popis výrobku
Jisticí transformátor proudu násuvný pro primární jmenovité proudy od 100 do 400 A, sekundární proud 1 nebo 5 A, jmenovité výkony 1,5 až 2,5 VA, ve třídách přesnosti 5P5 a 10P5.
Uchycení transformátoru se provádí buď pomocí upevňovacích patek, které jsou součástí dodávky, nebo speciální přichytkou na normalizovanou lištu DIN 35mm. Sekundární kontakty je možno zabezpečit plombovací krytkou.
Obecné vlastnosti
- Jmen. trvalý tepelný proud Icth: 1,0 x IN
- Jmen. krátkodobý tepelný proud Ith: 60 x IN, 1 sec
- Nadproudové číslo: FS5
- Jmen. dynamický proud Idyn: 2,5 x Ith
- Max. provozní napětí Um: 0.72 kV
- Zkušební izolační napětí: 3 kV, Ueff, 50 Hz, 1 min.
- Jmenovitý kmitočet: 50 Hz
- Třída izolace: E
- Stupeň krytí: IP 20
- Rozsah pracovních teplot: -5°C až +40°C
- Rozsah skladovacích teplot: -25°C až +70°C
Technické údaje
Parametry
| Primární vodič Ø (max) | 20 mm |
|---|---|
| Primární pas | 20x10 mm |
| Šířka | 71 mm |
Parametry variant k SASK 421.4 - Jistící transformátor proudu
| Primární jmenovitý proud | Jmenovitý výkon | Třída přesnosti: 5P5 | Třída přesnosti: 10P5 | ||
|---|---|---|---|---|---|
| Sekundární proud: 5 A | Sekundární proud: 1 A | Sekundární proud: 5 A | Sekundární proud: 1 A | ||
| 100 A | 2,5 VA | S23-1306D | S23-1316D | S23-1307D | S23-1317D |
| 150 A | 2,5 VA | S23-1606D | S23-1616D | S23-1607D | S23-1617D |
| 200 A | 1,5 VA | S23-1706C | S23-1716C | S23-1707C | S23-1717C |
| 2,5 VA | S23-1706D | S23-1716D | S23-1707D | S23-1717D | |
| 250 A | 1,5 VA | S23-1806C | S23-1816C | S23-1807C | S23-1817C |
| 2,5 VA | S23-1806D | S23-1816D | S23-1807D | S23-1817D | |
| 300 A | 1,5 VA | S23-1906C | S23-1916C | S23-1907C | S23-1917C |
| 2,5 VA | S23-1906D | S23-1916D | S23-1907D | S23-1917D | |
| 400 A | 1,5 VA | S23-2006C | S23-2016C | S23-2007C | S23-2017C |
| 2,5 VA | S23-2006D | S23-2016D | S23-2007D | S23-2017D | |
