W1...5-A... transformátory pro RCMA470LY a RCMA471LY

Tento produkt již není v naší nabídce!
Jako náhradu můžete použít produkty z kategorie: Externí měřicí transformátory.

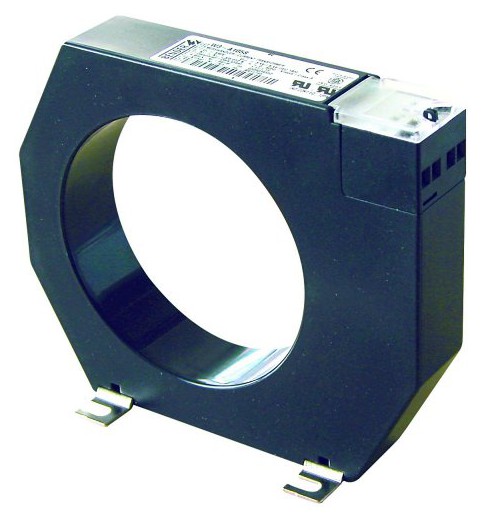

Měřicí proudové transformátory pro systém RCMA

Měřicí transformátory s kruhovým otvorem a vysokou citlivostí na střídavé, pulsující a stejnosměrné proudy typu B určené pro monitory reziduálních proudů RCMA470LY a RCMA471LY.

Dostupnost: Prodej ukončen

Dotaz na produkt

Porovnat

Ing. Jan Šenberger

+420 775 784 852

Technicko-obchodní specialista zařízení pro kontrolu elektrické bezpečnosti BENDER PRŮMYSL.

Popis výrobku

Tento produkt již není v naší nabídce!
Jako náhradu můžete použít produkty z kategorie: Externí měřicí transformátory.

Široká nabídka konstrukčně odlišných měřicích transformátorů proudu umožňuje akceptovat individuální požadavky monitorované soustavy
Všechny transformátory jsou velice citlivé a dokážou měřit i velice malé rozdílové proudy
Čtyřvodičové propojení s vyhodnocovacím zařízením
Při montáži je nutno dodržet pravidla, aby všechny příslušné vodiče (ne PE vodič!) procházely transformátorem

Rozšířené informace

Údaje pro objednávku

Typ	A	B	C	D	ØE	Hmotnost
W1-A35S	100	79	26	48,5	35	0,2 kg
W2-A70S	130	110	32	66	70	0,4 kg
W3-A105S	170	146	38	94	105	0,6 kg
W4-A140S	220	196	48,5	123	140	1,3 kg
W5-A210S	299	284	69	161	210	1,8 kg
W2-A62	110	62	44	111,5	7,5	0,4 kg

Rozměry

Schéma měřicího transformátoru proudu typu W..-A..

Přehled vhodných vyhodnocovacích zařízení

Typ	RCMA 470LY	RCMA 471LY	RCMA 472LY	RCMA 473LY
W1-A35S	•
W2-A70S	•
W3-A105S		•
W4-A140S		•
W5-A210S		•
W2-A62				•
W465-A26			•

Technické údaje

Jmenovité izolační napětí	AC 720 V
Jmenovité rázové napětí/stupeň znečištění	3 kV/3
Jmenovité zkušební napětí dle IEC 60044-1	AC 3 kV
Jmenovitý primární proud	3 A
Maximální trvalý pracovní proud	20 A
Minimální primární proud	30 mA
Třída přesnosti	3
Pracovní teplota	-10...50 °C
Samozhášitelnost	UL94V-0
Jednodrátový vodič 0,75 mm²	< 10 m
