Pojistkové spodky TRITON - pro pojistky DII a DIII
Pojistkové spodky TRITON zajišťují komplexní ochranu proti dotyku dle normy DIN 49 510. Jsou určeny pro montáž pomocí šroubů na desku nebo na DIN lištu pomocí pérové západky.
1-pólové a 3-pólové modely je možno osadit pojistkovými vložkami D II a D III.
1-pólové a 3-pólové modely je možno osadit pojistkovými vložkami D II a D III.
Dostupnost: Skladem v GHV
Vybrat variantu (4)
Dotaz na produktPorovnat
Radek Odložilík
Technicko-obchodní specialista měřicí techniky a převodníků pro rozváděče WEIGEL, ISKRA a přípojnicových systémů WÖHNER.
Varianty k produktu Pojistkové spodky TRITON - pro pojistky DII a DIII (4)
Pojistkový spodek
TRITON D2, 1-pólPojistkový spodek 1-pólový pro průmyslové aplikace s ochranou proti doteku; montáž na DIN lištu; závit: E27; jmenovitý proud: 25A; jmenovité napětí: 500V AC, DC; připojení: 1,5-35 mm2; po pojistky D; šířka modulu 27 mm;
OBJ: 31173.000
EAN: 4021267311735
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Pojistkový spodek
TRITON D2, 3-pólPojistkový spodek 3-pólový pro průmyslové aplikace s ochranou proti doteku; montáž na DIN lištu; závit: E27; jmenovitý proud: 25A; jmenovité napětí: 500V AC, DC; připojení: 1,5-35 mm2; po pojistky D; šířka modulu 81 mm;
OBJ: 31174.000
EAN: 4021267311742
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Pojistkový spodek
TRITON D3, 1-pólPojistkový spodek 1-pólový pro průmyslové aplikace s ochranou proti doteku; montáž na DIN lištu; závit: E33; jmenovitý proud: 63A; jmenovité napětí: 500V AC, DC; připojení: 1,5-35 mm2; po pojistky D; šířka modulu 27 mm;
Pojistkový spodek
TRITON D3, 3-pólPojistkový spodek 3-pólový pro průmyslové aplikace s ochranou proti doteku; montáž na DIN lištu; závit: E33; jmenovitý proud: 63A; jmenovité napětí: 500V AC, DC; připojení: 1,5-35 mm2; po pojistky D; šířka modulu 81 mm;
Volitelné příslušenství k Pojistkové spodky TRITON - pro pojistky DII a DIII
Přípojnice hřebenová, 3-pól
Hřebenová přípojnice 3P; izolovaná; 400V AC / 250V DC; rozteč 50mm; délka 1m; 16mm2;
OBJ: 31312.000
EAN: 4021267313128
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Koncový uzávěr
KrytkaPro 2-pólové a 3-pólové hřeben. přípojnice 16 mm2; rozměry: 5 x 16 x 16 mm;
OBJ: 31027.000
EAN: 4021267310271
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Příslušenství
Připojovací svorka pro hřeb.přípojnice, 125ASpojovací terminál, boční připojení, na 1P hřebenovou přípojnici 31014.000, 31024.000, 31309.000 a 31311.000; 6-50mm2;
Příslušenství
Připojovací svorka pro hřeb.přípojnice, 125ASpojovací terminál, boční připojení, na 3P hřebenovou přípojnici 31012.000; 6-50mm2;
OBJ: 31029.000
EAN: 021267310295
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Příslušenství
Připojovací svorka pro hřeb.přípojnice, 125ASpojovací terminál, přední připojení, na 3P hřebenovou přípojnici 31012.000; 6-50mm2;
OBJ: 31085.000
EAN: 4021267310851
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Příslušenství pro pojistkové spodky TRITON

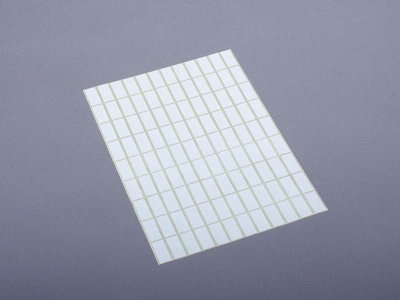

Držák označovacího šťítkuDržák k nasunutí na všechny pojistkové spodky TRITON; pro označovací štítek se samolepicí etiketou - 31004.000 a 78801.000;
OBJ: 31086.000
EAN: 4021267310868
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Štítek
Rozměry: 20 x 9 x 2 mm;
OBJ: 31004.000
EAN: 4021267310042
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Popis výrobku
TRITON Panel
- DIN 49510
- 1-pólové nebo 3-pólové provedení
- D II do 25 A/500 V
- D III do 63 A/690 V - AC/600 V DC
- Pro pojistkové vložky DIN 49515, DIN 49367 (viz samostatný přehled)
- Pro distanční kroužky se závitem DIN 49516 (viz samostatný přehled)
- Ochrana proti dotyku dle DIN VDE 0106 / IEC 536
- Uchycení vstupních vodičů pomocí hřebenových přípojnic M6, Md 4Nm
Rozšířené informace
TRITON Panel
| Obj. číslo | Závit | Jmenovitý proud [A] | Jmenovité napětí[V] | Provedení | Přípojení [mm2] | Rozměry |
|---|---|---|---|---|---|---|
| 31173.000 | E27 | 25 | 500 | 1-pólové | 1,5...35 | Rozměr 31173.000 |
| 31174.000 | E27 | 25 | 500 | 3-pólové | 1,5...35 | |
| 31175.000 | E33 | 63 | 690 AC/600 DC | 1-pólové | 1,5...35 | |
| 31176.000 | E33 | 63 | 690 AC/600 DC | 3-pólové | 1,5...35 | Rozměr 31176.000 |
Uchycení vstupního vodiče (hřebenové sběrnice) pomocí rámové svorky (1,5-35 mm2), Md 4 Nm nebo pod šroub M6, Md 4 Nm.
Příslušenství
Hřebenové přípojnice (délka 1 m)
| Obj. číslo | Provedení | Jmenovité napětí [V] | Průřez [mm2] | Rozteč [mm] | Rozměry | Poznámka |
|---|---|---|---|---|---|---|
| 31309.000 | 1-pólová, izolovaná, můstková | 400 AC/250 DC | 16 | 40 | Rozměr 31309.000 | pro 31173.000 |
| 31310.000 | 3-pólová, izolovaná, můstková | 400 AC/250 DC | 16 | 40 | Rozměr 31310.000 | pro 31174.000 |
| 31311.000 | 1-pólová, izolovaná, můstková | 400 AC/250 DC | 16 | 50 | Rozměr 31311.000 | pro 31175.000 |
| 31312.000 | 3-pólová, izolovaná, můstková | 400 AC/250 DC | 16 | 50 | Rozměr 31312.000 | pro 31176.000 |
Připojovací svorky
| Obj. číslo | Provedení | Průřez [mm2] |
|---|---|---|
| 31028.000 | Pro 1-pólové izolované hřebenové přípojnice, boční připojení | 6...50 |
| 31029.000 | Pro 3-pólové izolované hřebenové přípojnice, boční připojení | 6...50 |
| 31085.000 | Pro 3-pólové izolované hřebenové přípojnice, čelní připojení | 6...50 |
| Pro každou fázi je potřeba jedna svorka. | ||
Koncové kryty hřebenové přípojnice
| Obj. číslo | Provedení |
|---|---|
| 31027.000 | Pro 3-pólové izolované hřebenové přípojnice, 16 mm2 |
Označovací štítky
| Obj. číslo | Provedení | Poznámka |
|---|---|---|
| 31086.000 | Držák označovacího štítku | K nacvaknutí na všechny pojistkové spodky TRITON |
| 31004.000 | Označovací štítek - klips 20×9 mm |
