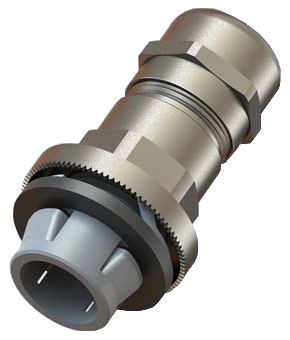

EMC - Poniklovaná kabelová vývodka se západkou
Varianty k produktu EMC - Poniklovaná kabelová vývodka se západkou (1)
Upínací rozsah / průměr / objem: 6,0 - 12,0 mm;
Materiál: Poniklovaná mosaz; Balení: 50 ks
Popis výrobku
Speciální kabelová průchodka pro dodržení standardu na EMC (elektromagnetickou kompatibilitu).
Poniklované mosazné kabelové průchodky se západkou jsou určeny pro rychlou montáž bez nutnosti utažení maticí.
Výhody
- Standard na EMC
- Vysoký stupeň krytí IP66/IP68
- Snadná demontáž
- Pevná konstrukce
- Jednoduchá a rychlá instalace
Instalace
Montáž se provádí zasunutím kabelové průchodky do předem vyvrtaném otvoru. Ujistěte se, že je těsnění správně umístěno na vnější straně skříně a že otvor je bez otřepů. Po jejím vložení ji utáhněte otočením ve směru hodinových ručiček. Po-té už stačí provléci kabel a otočením hlavice kabel utáhnut.

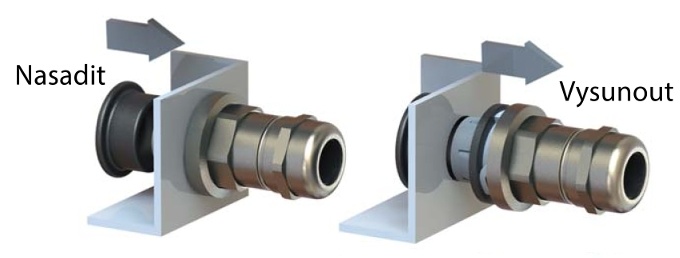

Demontáž
Před demontáží odstraňte z průchodky všechny kabely, jinak hrozí poškození jejich izolace. Demontáž se provádí pomocí demontážního nástroje, který se nasadí na západku průchodky a zatlačením na demontážní nástroj se jednotlivé západky zasunou do vnitřní části průchodky. Tím lze průchodku celou vyjmout z předvrtaného otvoru.
Rozšířené informace
Obecné technické údaje
Materiál | poniklovaná mosaz |
---|---|
Provedení | elektromagneticky kompatibilní (EMC) |
Těsnící kroužek | chloroplen CR |
Montážní poloha | variabilní |
Tloušťka stěny | 0,5 - 4,0 mm |
Odolnost proti ohni | V2 - dle UL94 |
Stupeň krytí | IP66 / IP68 - 5 bar po dobu 30 min. |
Pracovní teplota | trvale: -20 až +100 °C špičkově: -30 až +150 °C |
Schválení | UV File no. SERCOVAM RES 107 572 dle UL 514B vyrobeno dle DIN EN 62444/50262 |
Příslušenství (zvlášť objednat) | - nástroj pro demontáž (standardně je dodáván jeden nástroj na balení) - Vložky s více kruhovými otvroy - Vložky s plochým otvorem - Zaslepovací hříbky - pro zaslepení vývodky |
Vývodky se západkou jsou určeny pro tloušťku stěny - E [mm]: 0,5 - 4,0. |
Velikost průchodky
Velikost | Upínací rozsah Ø [mm] |
Hloubka SL [mm] |
Velikost klíče SW [mm] |
Výška těla H [mm] |
Objednací číslo |
|||
Ø 20 | 6,0 - 12,0 | 9,0 | 22,0 | 50,5 | BMEOS-E2S(T) | |||
---|---|---|---|---|---|---|---|---|
Pro tloušťku stěny - E [mm]: 0,5 - 4,0 |

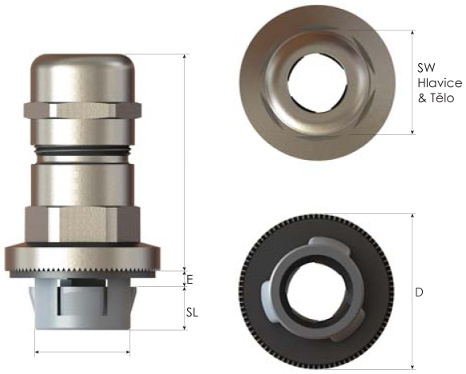

Rozměry průchodky BMEOS
Nástroj pro demontáž
Velikost | Objednací číslo | ID Ø [mm] | Výška H [mm] | Balení |
Rozměry nástroje |
Ø 20 | BEX-20 | 20,0 | 13,0 | 10 |
---|
Technické údaje
Parametry
Základní rozdělení | Vývodky s EMC kompatibilitou |
---|---|
Příslušenství | Ne |
Materiál | Kov |
