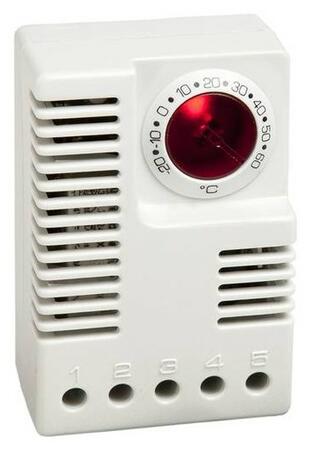

ETL 011 - Elektronický termostat (DC)
Elektronický termostat určený pro řízení topných a chladících zařízení nebo signalizačních zařízení skrze elektronické relé SM 010 pro spínání zařízení s vysokými spínacími výkony.
Cena 1 520 Kč
1 839,20 Kč s DPH
Dostupnost: Na dotaz
Vybrat variantu (2)
Dotaz na produktPorovnat
Patrik Popela
Technicko-obchodní specialista na topení, ventilace a regulace STEGO, COSMOTEC, chladicích zařízení PELTIER a spínacích prvků SCHLEGEL.
Varianty k produktu ETL 011 - Elektronický termostat (DC) (2)
Elektronický termostat
ETL 011, -20...+60 °C, DC 12-48VNastavitelný termostat s přepínacím kontaktem (NC); Rozsah nastavení: -20 ... +60°C; Provozní napětí: DC 12-48 V
Hystereze zapínání: 4K (tolerance +/- 1K) při +20°C/+68°F; LED indikace funkce
Maximální spínaný výkon: DC 0,5 A při DC 48 V; Montáž: na DIN lištu
Maximální spínaný proud: DC 10 mW (při 0,1V, 100mA nebo 1 mA, 10V); Materiál: NTC;
Kryt: plast podle UL94 V-0; Barva: světle šedá; Rozměry: 64,5x42x38mm; Hmotnost: 70g
Stupeň krytí: IP20; Schválení: EAC, UL File No. E164102 a VDE v řízení.
Hystereze zapínání: 4K (tolerance +/- 1K) při +20°C/+68°F; LED indikace funkce
Maximální spínaný výkon: DC 0,5 A při DC 48 V; Montáž: na DIN lištu
Maximální spínaný proud: DC 10 mW (při 0,1V, 100mA nebo 1 mA, 10V); Materiál: NTC;
Kryt: plast podle UL94 V-0; Barva: světle šedá; Rozměry: 64,5x42x38mm; Hmotnost: 70g
Stupeň krytí: IP20; Schválení: EAC, UL File No. E164102 a VDE v řízení.
OBJ: 01131.2-00
Záruka: 12 m.
Není skladem
Prověříme pro Vás
1 520 Kč/ks
1 839,20 Kč s DPH
+-
Elektronický termostat
ETL 011, -4...+140 °F, DC 24-48VNastavitelný termostat s přepínacím kontaktem (NC); Rozsah nastavení: -4 ... +140°F; Provozní napětí: DC 12-48 V
Hystereze zapínání: 4K (tolerance +/- 1K) při +20°C/+68°F; LED indikace funkce
Maximální spínaný výkon: DC 0,5 A při DC 48 V; Montáž: na DIN lištu
Maximální spínaný proud: DC 10 mW (při 0,1V, 100mA nebo 1 mA, 10V); Materiál: NTC;
Kryt: plast podle UL94 V-0; Barva: světle šedá; Rozměry: 64,5x42x38mm; Hmotnost: 70g
Stupeň krytí: IP20; Schválení: EAC, UL File No. E164102 a VDE v řízení.
Hystereze zapínání: 4K (tolerance +/- 1K) při +20°C/+68°F; LED indikace funkce
Maximální spínaný výkon: DC 0,5 A při DC 48 V; Montáž: na DIN lištu
Maximální spínaný proud: DC 10 mW (při 0,1V, 100mA nebo 1 mA, 10V); Materiál: NTC;
Kryt: plast podle UL94 V-0; Barva: světle šedá; Rozměry: 64,5x42x38mm; Hmotnost: 70g
Stupeň krytí: IP20; Schválení: EAC, UL File No. E164102 a VDE v řízení.
OBJ: 01131.2-01
Záruka: 12 m.
Není skladem
Prověříme pro Vás
1 520 Kč/ks
1 839,20 Kč s DPH
+-
Popis výrobku
Elektronický termostat se používá pro regulaci topných i chladících jednotek, ventilátorů nebo signalizačních zařízení. Termostat sleduje teplotu vzduchu a spíná prostřednictvím relé s přepínacím kontaktem. Vestavěná LED dioda v otočném regulátoru signalizuje sepnutí NC kontaktu termostatu (1-2). Pokud teplota vzroste kontakty se rozpojí a LED zhasne. V klidovém stavu bez napájení jsou kontakty otevřeny (1-2).Termostat je rovněž vhodný pro spínání nebo přepínání signálních proudů s výkonem DC 10 mW, ale také i proudů do 0,5 A.
- Široký rozsah nastavení teploty
- Optická indikace spínání a rozpínání
- Malá hystereze
- Jednoduché připojení
- Uchycení na DIN lištu
- Přepínací kontakt
- Aplikační signál
Rozšířené informace
Rozměry termostatu ETL 011

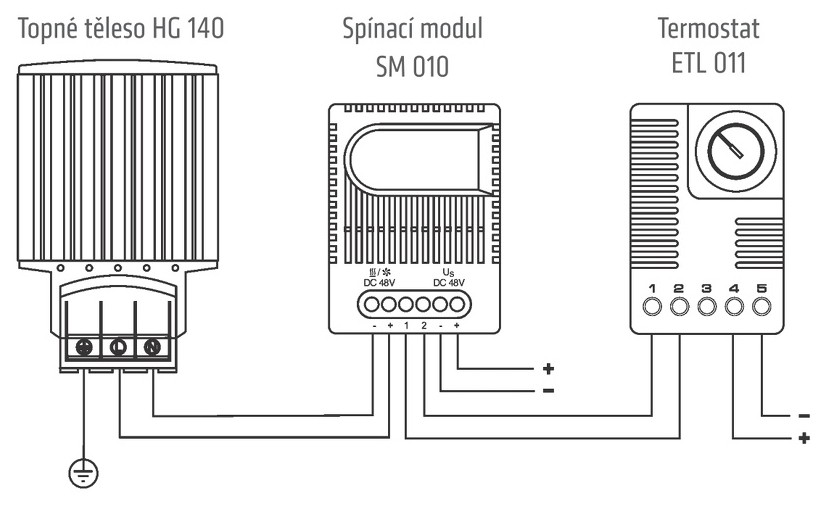

Příklad připojení prostřednictvím elektronického relé SM 010

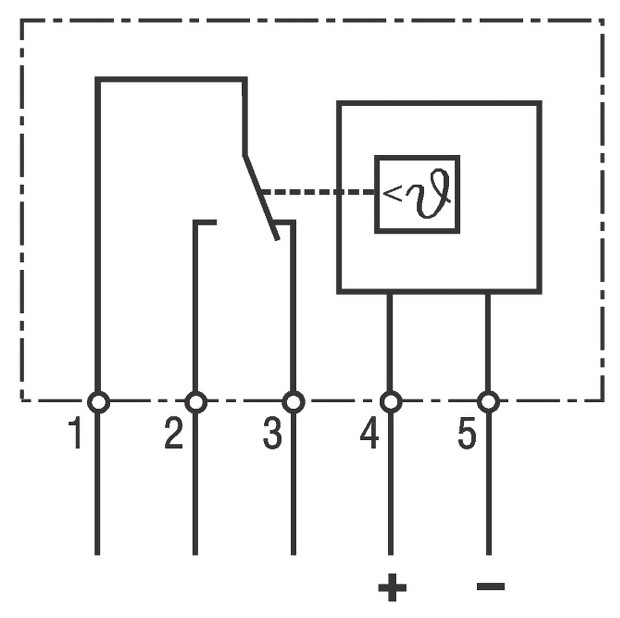

Schéma připojení ETL 011
Technické údaje
| Čidlo | NTC |
|---|---|
| Typ kontaktu | přepínací relé |
| Hystereze spínání | 4K (tolerance ± 1K) při 20°C |
| Doba odezvy | 5 sek. |
| Max. spínaný proud | DC 0,5 A na 48 VDC |
| Min. spínaný výkon | DC 10 mW (na 0,1 V, 100mA nebo 1 mA, 10 V) |
| Životnost | >100 000 sepnutí (na 10 mW) |
| Indikátor funkce | LED dioda |
| Připojení | 5-pólová svorka do 2,5 mm2, utahovací moment 0,5 Nm |
| Uchycení | příchytka pro 35 mm DIN lištu, EN60715 |
| Kryt | světle šedý plast dle UL94 V-0 |
| Rozměry | 64,5×42×38 mm |
| Hmotnost | cca. 70 g |
| Montážní poloha | svislá |
| Provozní/Skladovací teplota | -20 až +60 °C (-4 °F do +140 °F) |
| Provozní /Skladovací vlhkost | max. 95% relativní vlhkosti (nekondenzující) |
| Stupeň krytí | IP20 |
| Schválení | UL složka č. E164102, VDE |
| Obj. číslo | Provozní napětí | Nastavitelný teplotní rozsah |
| 01131.2-00 | 12-48 VDC (min.10 VDC, max 60 VDC) | -20 °C až +60 °C |
|---|---|---|
| 01131.2-01 | 12-48 VDC (min.10 VDC, max 60 VDC) | -4 °F až +140 °F |
