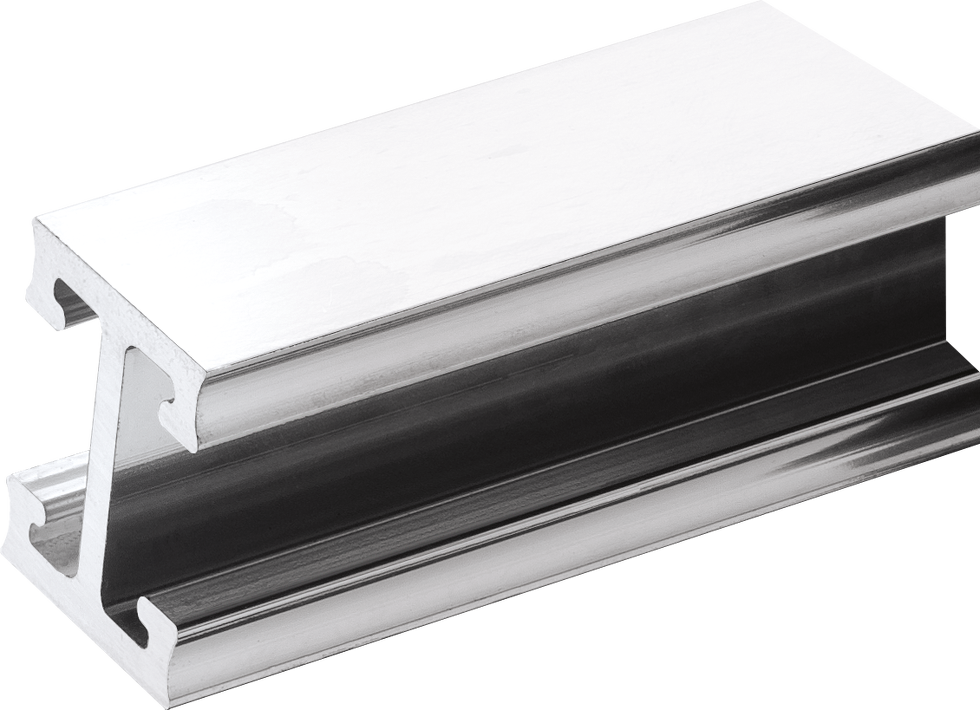

Profilové přípojnice
Standardní ploché měděné přípojnice v délce 2,4 m a 3,6 m. S povrchovou úpravou pocínováním.
Dostupnost: Na dotaz
Vybrat variantu (10)
Dotaz na produktPorovnat
Radek Odložilík
Technicko-obchodní specialista měřicí techniky a převodníků pro rozváděče WEIGEL, ISKRA a přípojnicových systémů WÖHNER.
Varianty k produktu Profilové přípojnice (10)

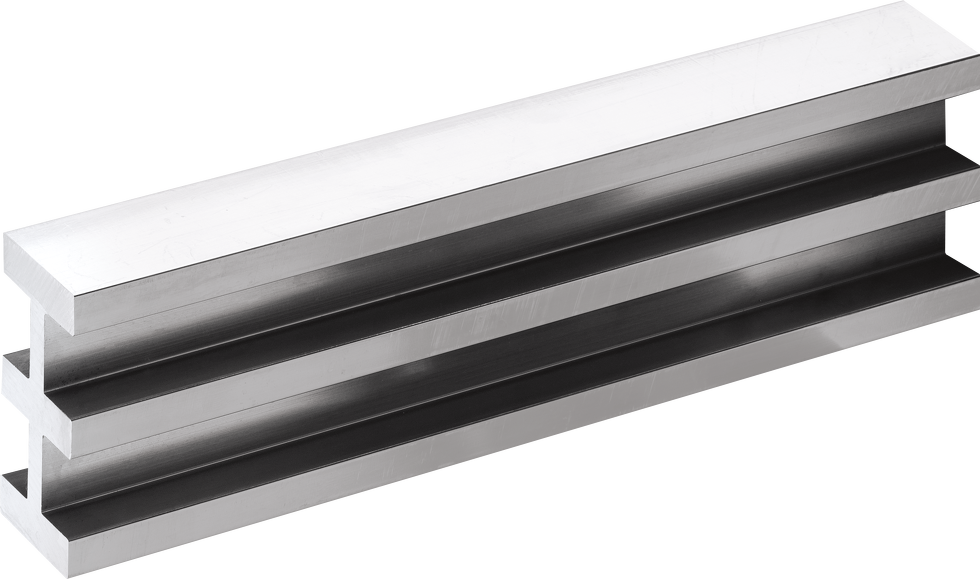

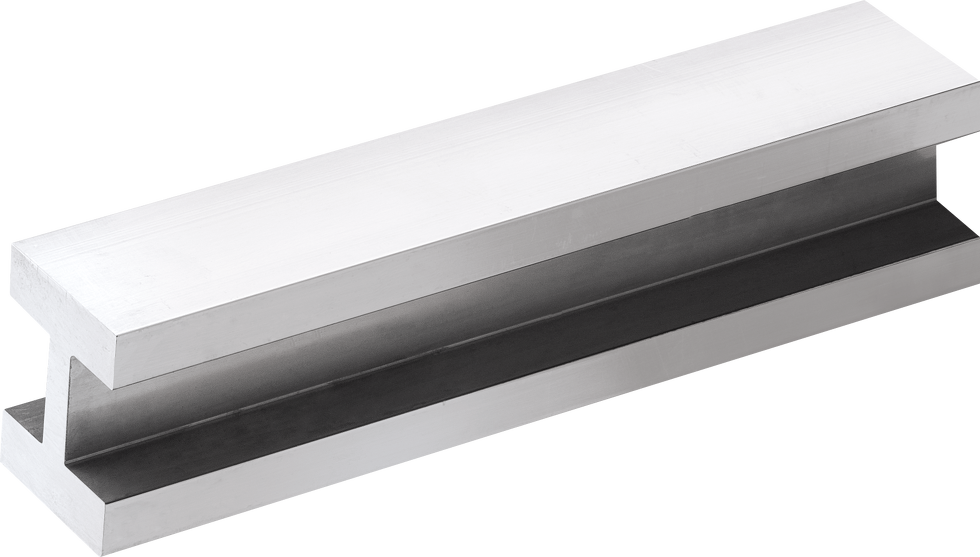

E-Cu pocínovaná

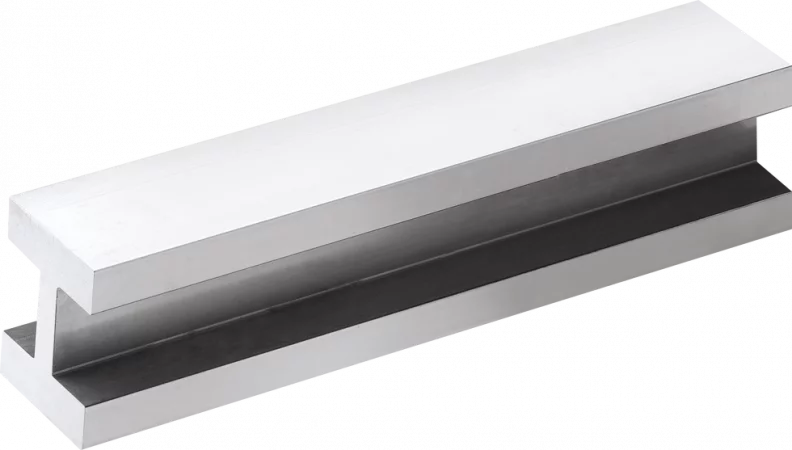

Přípojnice H500, 2,4mRozměr: H-profil; délka: 2,4m; jm.proud: 1250A; pocínovaná;
OBJ: 01609.000
EAN: 4021267016098
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu

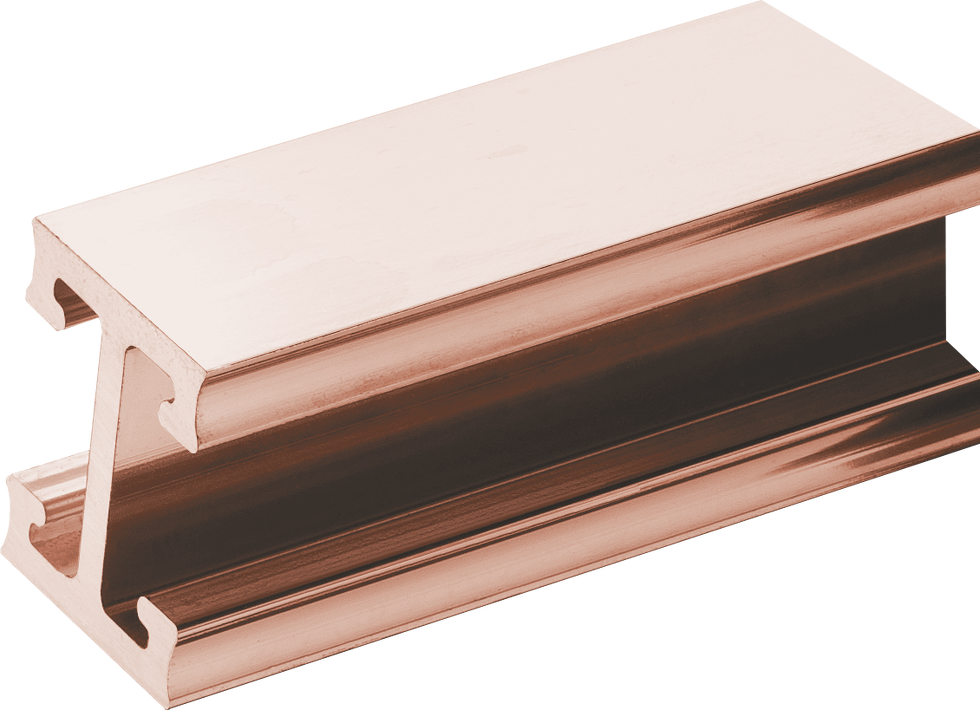

E-Cu holá
Přípojnice H500, 2,4m, měďRozměr: H-profil; délka: 2,4m; jm.proud: 1250A;
OBJ: 01250.000
EAN: 4021267012502
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
E-Cu pocínovaná
Přípojnice H720, 2,4mRozměr: H-profil; délka: 2,4m; jm.proud: 1600A; pocínovaná;
OBJ: 01608.000
EAN: 4021267016081
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
E-Cu holá
Přípojnice H720, 2,4m, měďRozměr: H-profil; délka: 2,4m; jm.proud: 1600A;
OBJ: 01249.000
EAN: 4021267012496
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
E-Cu pocínovaná
Přípojnice H500, 3,6mRozměr: H-profil; délka: 3,6 m; jm.proud: 1250A; pocínovaná;
OBJ: 01224.000
EAN: 4021267012243
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
E-Cu pocínovaná
Přípojnice HH1140, 2,4mRozměr: HH-profil; délka: 2,4m; jm.proud: 1800A; pocínovaná;
OBJ: 01187.000
EAN: 4021267011871
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
E-Cu pocínovaná

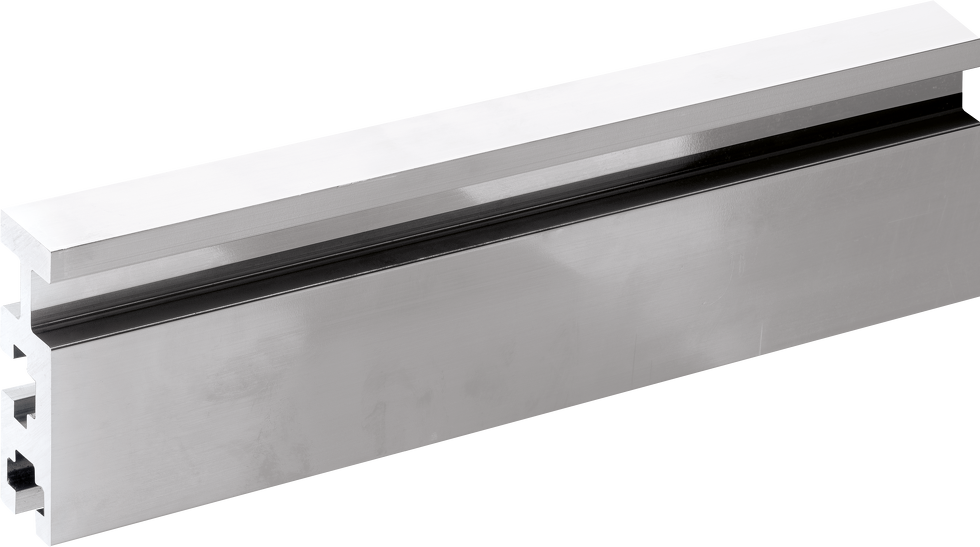

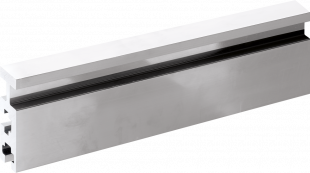

Přípojnice TCC, 2,4mRozměr: TCC-profil; délka: 2,4m; průřez: 1600mm2; pocínovaná;
OBJ: 01610.000
EAN: 4021267016104
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
E-Cu pocínovaná
Přípojnice H720, 3,6mRozměr: H-profil; délka: 3,6m; jm.proud: 1600A; pocínovaná;
OBJ: 01190.000
EAN: 4021267011901
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
E-Cu holá
Přípojnice H720, 3,6m, měďRozměr: H-profil; délka: 3,6m; jm.proud: 1600A;
OBJ: 01229.000
EAN: 4021267012298
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
E-Cu pocínovaná
Přípojnice HH1140, 3,6mRozměr: HH-profil; délka: 3,6m; jm.proud: 1800A; pocínovaná;
OBJ: 01227.000
EAN: 4021267012274
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Volitelné příslušenství k Profilové přípojnice

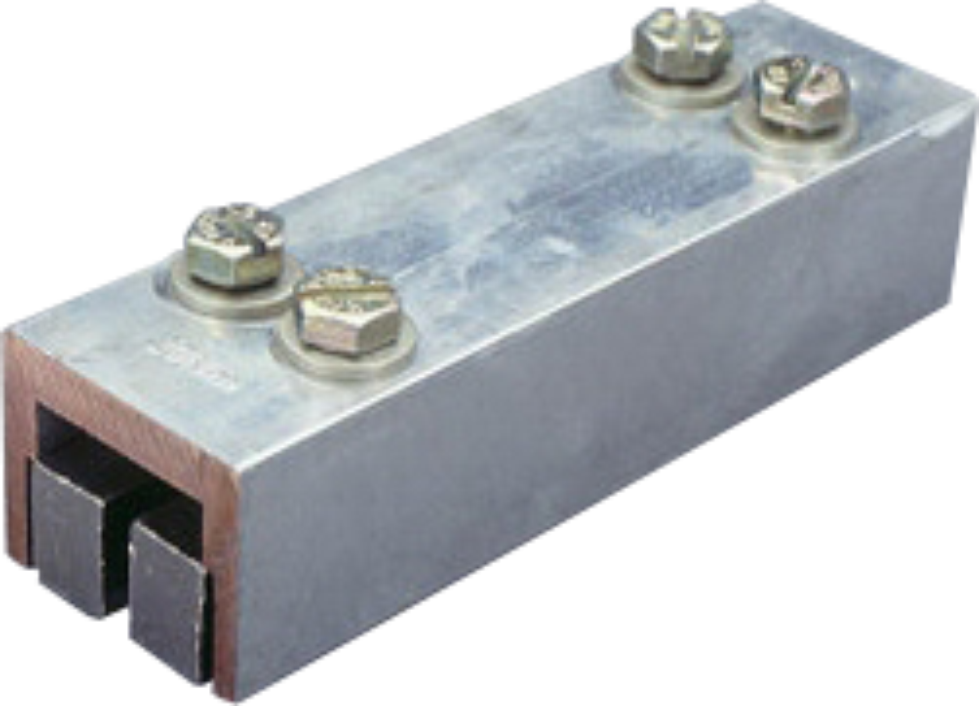

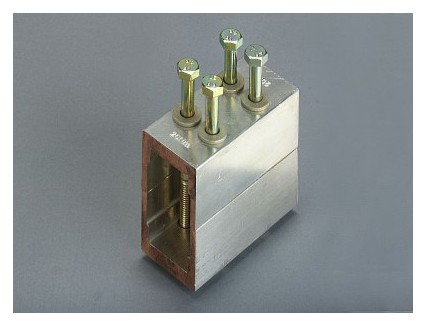

Svorka spojovací 60Classic, 185Power
Spojka přípojnicová, HH-profil, 150mmPro přípojnice 2500A, délka 150mm, pro HH-profil, povolená vzdálenost mezi systémy 100 - 110mm;
Zjistit více
Zjistit více
Svorka spojovací 60Classic, 185Power
Spojka přípojnicová, H-profil, 150mmPro přípojnice 1600A, délka 150mm, pro H-profil, povolená vzdálenost mezi systémy 100 - 110mm;
Zjistit více
Zjistit více
OBJ: 01829.000
EAN: 4021267018290
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu

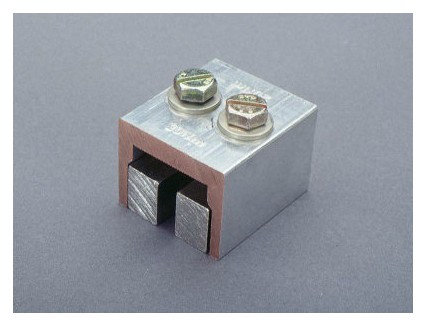

Svorka spojovací 60Classic, 185Power
Spojka přípojnicová, H-profil, 50mmPro přípojnice 1600A, délka 50mm, pro H-profil, povolená vzdálenost mezi systémy 9 - 20mm;
Zjistit více
Zjistit více
OBJ: 01827.000
EAN: 4021267018276
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu

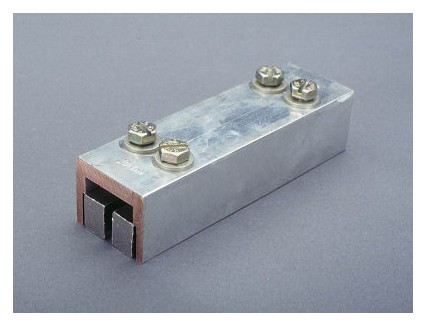

Svorka spojovací 60Classic
Spojka přípojnicová, H-profil, 95mmPro přípojnice 1600A, délka 95mm, pro H-profil, povolená vzdálenost mezi systémy 50 - 60mm;
Zjistit více
Zjistit více
OBJ: 01145.000
EAN: 4021267011451
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu

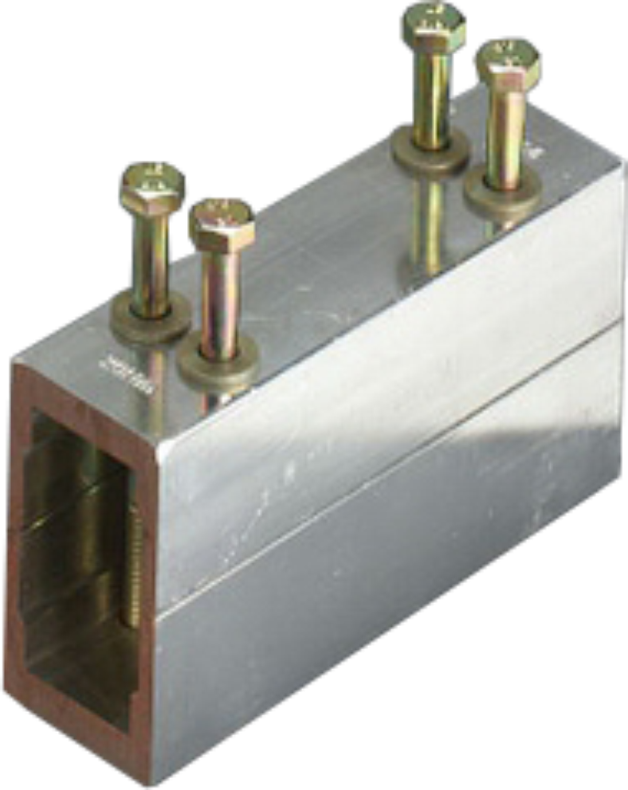

Svorka spojovací 60Classic, 185Power
Spojka přípojnicová, HH-profil, 95mmPro přípojnice 2500A, délka 95mm, pro HH-profil, povolená vzdálenost mezi systémy 50 - 60mm;
Zjistit více
Zjistit více
Popis výrobku
Měděné / pocínované profilové přípojnice
Typy profilových přípojnic:
- H-profil 500 mm2
- H-profil 720 mm2
- HH-profil 1140 mm2
- TCC-profil 1600 mm2
POZOR: Možnost nařezání přípojnice na dohodnuté rozměry pro ušetření nákladů na přepravu!
- Rádius R 0,3 - 0,7
- Dovolená tolerance:
Tloušťka: +0,1 / -0,1
Rozteč středu: +0,5 / -0,5
Odchylka v kontakt. úrovni: 0,4
- Povrchová úprava: pocínování
- Odolné proti korozi i v agresivním prostředí
Rozšířené informace
Délka 2,4 m
| Objednací číslo | Rozměr | Průřez [mm2] | Povrchová úprava |
|---|---|---|---|
| 01609.000 | H - profil | 500 | Pocínovaná měď |
| 01250.000 | H - profil | 500 | Holá měď |
| 01608.000 | H - profil | 720 | Pocínovaná měď |
| 01249.000 | H - profil | 720 | Holá měď |
| 01187.000 | HH - profil | 1140 | Pocínovaná měď |
| 01610.000 | TCC - profil | 1600 | Pocínovaná měď |
Délka 3,6 m
| Objednací číslo | Rozměr | Průřez [mm2] | Povrchová úprava |
|---|---|---|---|
| 01224.000 | H - profil | 500 | Pocínovaná měď |
| 01223.000 | H - profil | 500 | Holá měď |
| 01190.000 | H - profil | 720 | Pocínovaná měď |
| 01229.000 | H - profil | 720 | Holá měď |
| 01227.000 | HH - profil | 1140 | Pocínovaná měď |
Ostatní délky
| Objednací číslo | Rozměr | Průřez [mm2] | Povrchová úprava | Délka [m] |
|---|---|---|---|---|
| 01226.000 | H - profil | 500 | Pocínovaná měď | 0,65 |
| 01225.000 | H - profil | 500 | Pocínovaná měď | 0,45 |
| 01831.000 | H - profil | 720 | Pocínovaná měď | 0,65 |
| 01838.000 | H - profil | 720 | Pocínovaná měď | 0,45 |
| 01189.000 | HH - profil | 1140 | Pocínovaná měď | 0,65 |
| 01188.000 | HH - profil | 1140 | Pocínovaná měď | 0,45 |
| 01378.000* | TCC - profil | 1600 | Pocínovaná měď | 0,69 |
*Doprodej
Spojky pro spojení profilových přípojnic
| Objednací číslo | Délka spojky [mm] | Jmenovitý proud [A] | Povrchová úprava | Pro spojení profilů | Max. vzdálenost mezi konci přípojnic [mm] |
|---|---|---|---|---|---|
| 01827.000 | 50 | 1600 | Pocínovaná | H - profil | 9 - 20 |
| 01145.000 | 95 | 1600 | Pocínovaná | H - profil | 50 - 60 |
| 01829.000 | 150 | 1600 | Pocínovaná | H - profil | 100 - 110 |
| 01905.000 | 70 | 1600 | Pocínovaná | H - profil | 5 - 10 |
| 01274.000 | 95 | 2500 | Pocínovaná | HH - profil | 50 - 60 |
| 01275.000 | 150 | 2500 | Pocínovaná | HH - profil | 100 - 110 |
