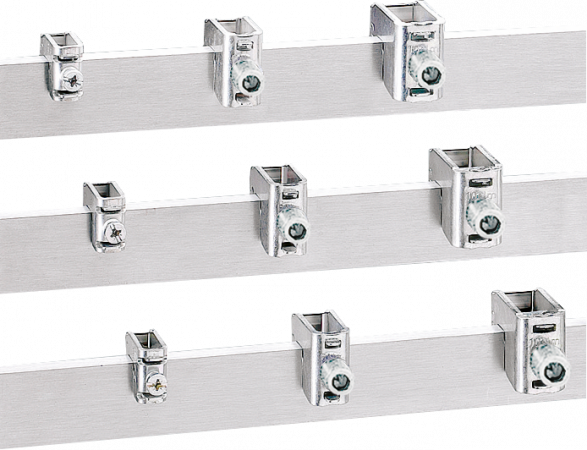

Svorky pro kruhové vodiče
Svorky pro vodiče s kruhovým průřezem do 300 mm2 bez nutnosti vrtání přípojnice. Vhodné pro ploché měděné přípojnice s tloušťkou 5 nebo 10 mm.
Dostupnost: Skladem v GHV
Vybrat variantu (3)
Dotaz na produktPorovnat
Radek Odložilík
Technicko-obchodní specialista měřicí techniky a převodníků pro rozváděče WEIGEL, ISKRA a přípojnicových systémů WÖHNER.
Varianty k produktu Svorky pro kruhové vodiče (3)

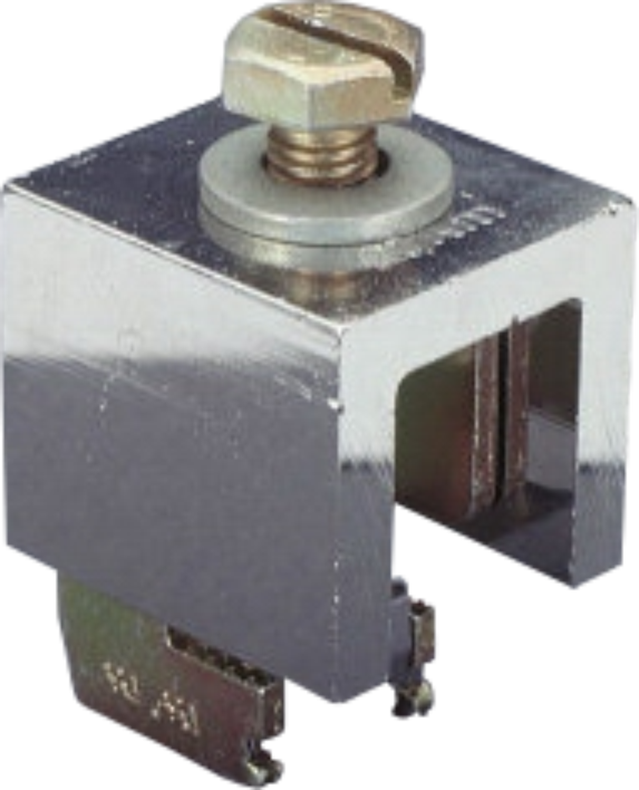

Svorka šroubovací 60Classic, 100Energy, 185Power
Svorka pro kabelová oka, M8x8Pro šířku přípojnic 10mm; 490A, 690V; rozměry: 30 x 32 x 36 mm;

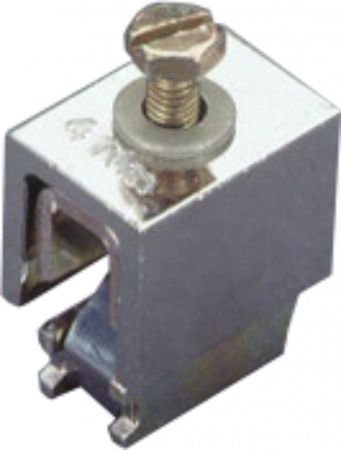

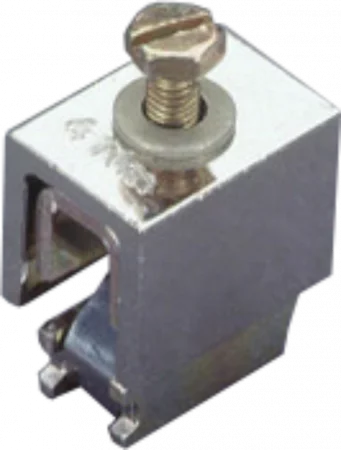

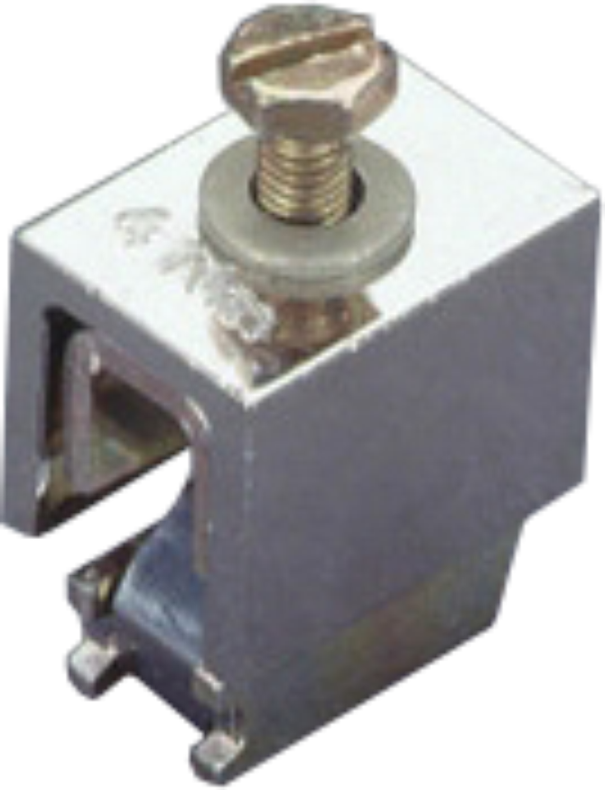

Svorka šroubovací 60Classic, 100Energy, 185Power

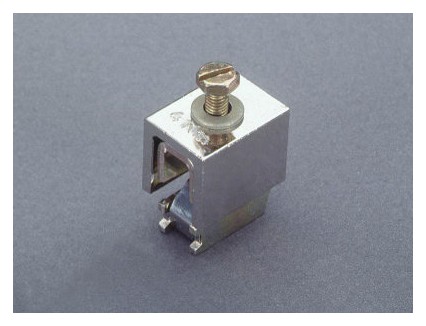

Svorka pro kabelová oka, M5x8Pro šířku přípojnic 5mm; 360A, 690V; rozměry: 18 x 30 x 24 mm;
OBJ: 01747.000
EAN: 4021267017477
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu

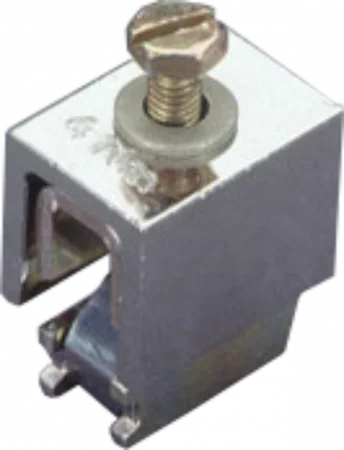

Svorka šroubovací 60Classic, 100Energy, 185Power
Svorka pro kabelová oka, M8x8Pro šířku přípojnic 5mm; 490A, 690V; rozměry: 30 x 32 x 36 mm;
Další varianty k Svorky pro kruhové vodiče
Svorka šroubovací 60Classic, 100Energy, 185Power
Svorka pro kabelová oka, M8x8Pro šířku přípojnic 10mm; 490A, 690V; rozměry: 30 x 32 x 36 mm;
Svorka šroubovací 60Classic, 100Energy, 185Power
Svorka pro kabelová oka, M10x10Pro šířku přípojnic 5mm; 630A, 690V; rozměry: 38 x 42 x 47 mm;
Zjistit více
Zjistit více
Svorka šroubovací 60Classic, 100Energy, 185Power
Svorka pro kabelová oka, M10x10Pro šířku přípojnic 10mm; 630A, 690V; rozměry: 38 x 42 x 47 mm;
Zjistit více
Zjistit více

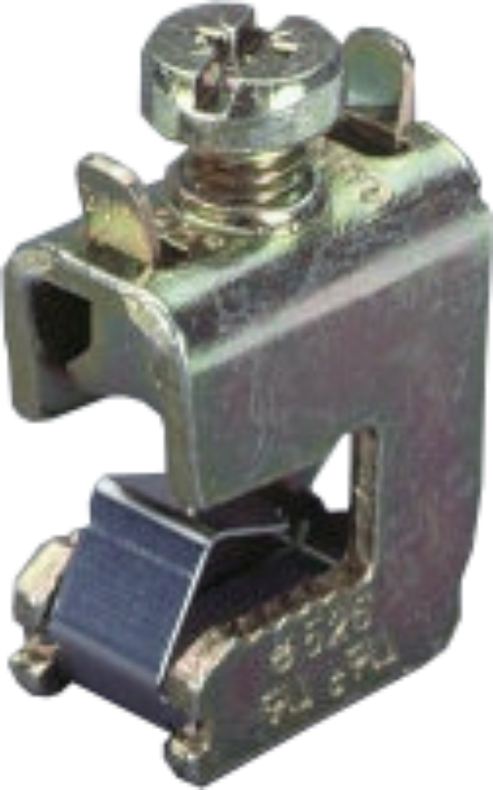

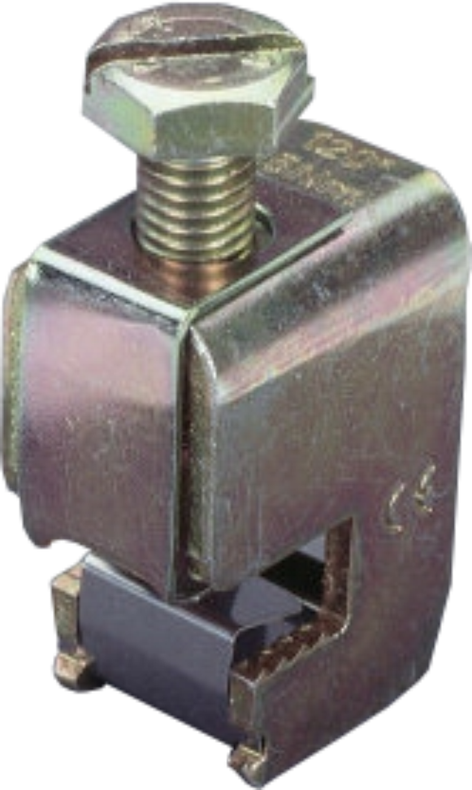

30Compact 3P, 60Classic

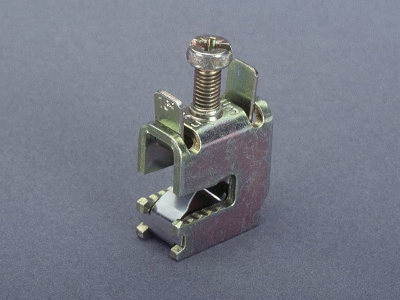

Svorka CRITO univerzální, 5x 1.5-16Pro šířku přípojnic 5mm, průřez vodiče 1,5-16 mm2; pro lamelové přípojnice: 8 x 6 x 0,5; 65A, 690V (UL 55A, 600V); rozměry: 12 x 23 x 25 mm;
Zjistit více
Zjistit více
OBJ: 01284.000
EAN: 4021267012847
Záruka: 24 m.
Skladem v GHV
skladem >1000 ks
Na dotaz
Poptejte cenu
Popis výrobku
Univerzální svorky
-
Univerzální násuvné svorky: do 120 mm2
-
Násuvné svorky dvojdílné: do 300 mm2
-
Svorky pro kabelová oka: do 120 mm2
- Proudová zatížitelnost: od 180 do 600 A
- Na přípojnice tloušťky: 5 nebo 10 mm
Rozšířené informace
Univerzální svorky
| Objednací číslo | Proudová zatížitelnost [A] | Pro vodič o průřezu [mm2] | Pro tloušťku přípojnice [mm] | Specifikace vodičů se čtvercovým popř. kruhovým průřezem Pozn.* |
|---|---|---|---|---|
| 01284.000 | 180 | 1,5 ... 16 | 5 | jk, vk, vf, vf+ko |
| 01285.000 | 270 | 4 ... 35 | 5 | vk, vf, vf+ko |

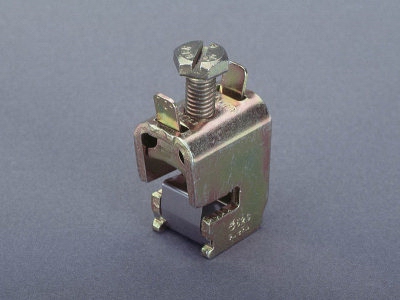

| 01287.000 | 400 | 16 ... 70 | 5 | vk, vf, vf+ko |

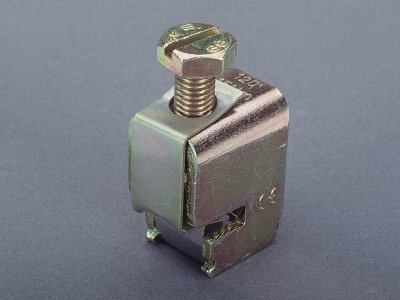

| 01068.000 | 440 | 16 ... 120 | 5 | vk, vf, vf+ko |
| 01289.000 | 180 | 1,5 ... 16 | 10 | jk, vk, vf, vf+ko |
| 01290.000 | 270 | 4 ... 35 | 10 | vk, vf, vf+ko |
| 01292.000 | 400 | 16 ... 70 | 10 | vk, vf, vf+ko |

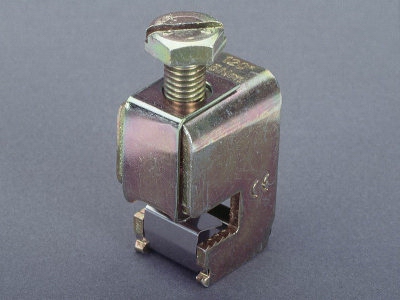

| 01203.000 | 440 | 16 ... 120 | 10 | vk, vf, vf+ko |
| 01135.000 | 480 | 35 ... 150 |
5-10 | vs, vk, vf, vf+ko |

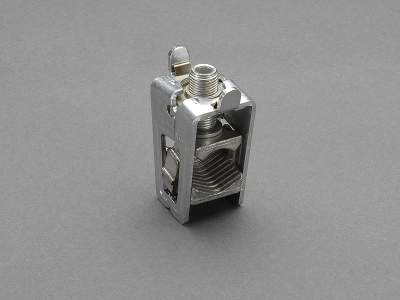

| 01318.000 | 500 | 95 ... 185 |
5-10 | vs, vk, vf, vf+ko |

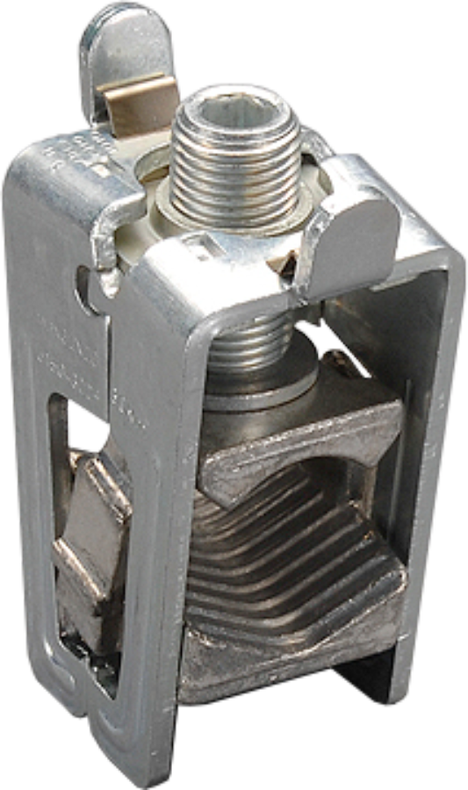

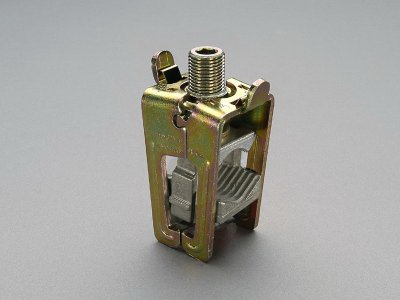

| 01760.000 | 600 | 150 ... 300 | 5-10 | vs, vk, vf, vf+ko |
Svorky pro kabelová oka |
||||
| 01747.000 | 180 | 1,5 ... 16 | 5 | jk, vk, vf, vf+ko |
| 01748.000 | 270 | 4 ... 35 | 5 | vk, vf, vf+ko |
| 01749.000 | 400 | 16 ... 70 | 5 | vk, vf, vf+ko |
| 01512.000 | 440 | 16 ... 120 | 5 | vk, vf, vf+ko |
| 01514.000 | 180 | 1,5 ... 16 | 10 | jk, vk, vf, vf+ko |
| 01047.000 | 270 | 4 ... 35 | 10 | vk, vf, vf+ko |
Pozn.*:
Pro jednotlivé druhy vodičů jsou použity následující označení
| Zkratka | Popis |
|---|---|
| jk | jednožilový kabel (kulatý průřez) |
| js | jednožilový kabel (sektorový průřez) |
| vk | vícežílový kabel (kulatý průřez) |
| vs | vícežílový kabel (sektorový průřez) |
| vf | velmi ohebný (flexibilní) splétaný kabel |
| vf+ko | velmi ohebný splétaný kabel zakončený kovovou objímkou |
| Cu fb | Cu lamelová sběrnice (flexibar) |
