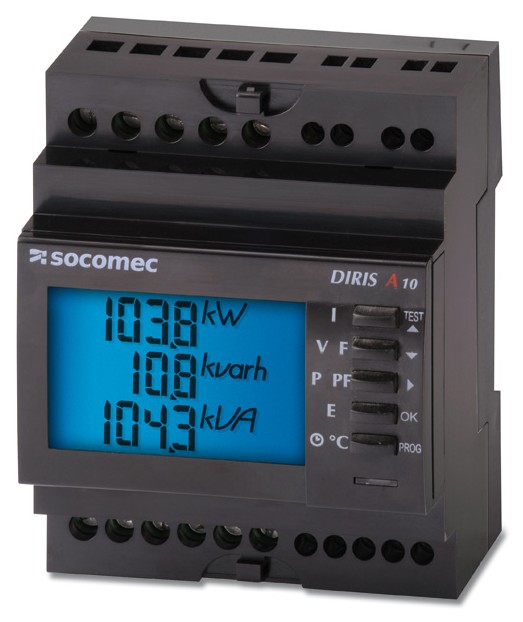

DIRIS A10 - Multifunkční měřicí přístroj na DIN lištu

Multifunkční měřicí zařízení s komunikačním rozhraním.

TRMS multimetr s 4kvadrantovým elektroměrem a počitadlem provozních hodin na lištu DIN 35mm. Volitelná komunikace MODBUS/RS485, pulzní/alarmový výstup.

Ve shode s normami:
- IEC 61557-12
- IEC 62053-22 tř. 0,5S
- IEC 62053-23 tř. 1
- UL
Dostupnost: Skladem v GHV
Vybrat variantu (2)
ChatDotaz na produkt
PorovnáníPorovnat
Ing. Jan Jaroš
Ing. Jan Jaroš
Technicko-obchodní specialista multifunkčních měřicích přístrojů, vypínačů a automatických přepínačů SOCOMEC a splétaných spojek a pásků COREX.

Varianty k produktu DIRIS A10 - Multifunkční měřicí přístroj na DIN lištu (2)

Filtrace
Skladem
DIRIS A10 Analyzátor sítě
Analyzátor sítě
DIRIS A10
Multimetr na lištu DIN, nepřímé měření x/5A, pro NN sítě (50-500Vac), napájecí napětí 220-277 VAC.
Pulsní výstup 10-30VDC, max. 27mA
OBJ: 48250400
EAN: 3596033014796
Záruka: 12 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
DIRIS A10 RS485 Modbus Analyzátor sítě
Analyzátor sítě
DIRIS A10 RS485 Modbus
Multimetr na lištu DIN, nepřímé měření x/5A, pro NN sítě (50-500Vac), napájecí napětí 220-277 VAV, + komunikace MODBUS (rozhraní RS485)
Pulsní výstup 10-30VDC, max. 27mA
OBJ: 48250401
EAN: 3596033014802
Záruka: 12 m.
Skladem v GHV
skladem >10 ks
Na dotaz
Poptejte cenu
Porovnání

Popis výrobku

Měřené veličiny

  • Fázový proud: I1, I2, I3, IN
  • Fázové napětí: U1, U2, U3
  • Sdružené napětí: U12, U23, U13
  • Frekvence: f
  • Fázový činný výkon: P1, P2, P3
  • Fázový jalový výkon: Q1, Q2, Q3
  • Fázový zdánlivý výkon: S1, S2, S3
  • Celkového 3f výkon:  ∑P,  ∑Q, ∑S,
  • Fázový účiník: PF1, PF2, PF3
  • Celkový 3f účiník: ∑PF
  • Maximální proud: I1max, I2max, I3max,INmax
  • Maximum celkového 3f výkonu: ∑Pmax, ∑Qmax, ∑Smax
  • 4 kvadrantový elektroměr: ±kWh, ±kvarh
  • Dvoutarifový elektroměr T1 a T2
  • Počitadlo provozních hodin (programovatelné)
  • Harmonické fázové zkreslení THD 3UL-N, THD 3UL-L, THD 3I (do 51. harm.)
  • Komunikace MODBUS (RS485)
  • Pulzní / alarmový výstup (tranz. s otevřeným kolektorem: 10 - 30 VDC, max. 27mA).

Rozšířené informace

Údaje pro objednávku

Popis Objednací číslo
DIRIS A10 - x/5A
4825 0400
DIRIS A10 s komunikaci MODBUS přes RS485 - x/5A
4825 0401

Rozměry pouzdra

Rozměry pozdra DIRIS A10

Technické údaje

Měření proudu na izolovaném vstupu (TRMS)
Primární proud transformátoru až 9 999 A
Sekundární proud transformátoru 5 A
Vnitřní spotřeba 0,6 VA
Přesnost 0,2 %
Trvalá přetížitelnost 6 A
Krátkodobá přetížitelnost 10 In po dobu 1 s
Měření napětí (TRMS)
Přímé měření sdruženého napětí 50 ... 500 VAC
Přímé měření fázového napětí 28 ... 289 VAC
Vnitřní spotřeba ≤ 0,1 VA
Přesnost 0,2 %
Trvalá přetížitelnost 800 VAC
Přesnost měření spotřeby
Činná energie (dle IEC 62053-22) třída 0,5 S
Jalová energie (dle IEC 62053-23) třída 2
Napájecí napětí přístroje
Střídavé napětí (IEC) 110 ... 277 V a.c. (± 15 %)
Frekvence 50 / 60 Hz
Spotřeba  < 3 VA
Výstupy (pulzní)
Počet výstupů 1
Typ výstupu optočlen: 10 - 30 VDC, 27mA
Komunikace (varianta 4825 0401)
Rozhraní RS485
Typ 2 ... 3 vodiče poloviční duplex
Protokol JBUS/MODBUS v RTU módu
Rychlost přenosu 1400 ... 38 400 baudů
