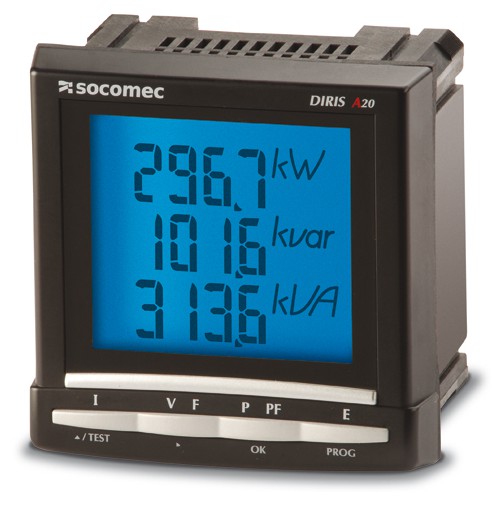

DIRIS A20 - Multifunkční přístroj pro měřicí transformátory
Multifunkční měřicí a monitorovací zařízení s komunikačním rozhraním.
Ve shode s normami:
- IEC 61557-12
- IEC 62053-22 tř. 0,5S
- IEC 62053-23 tř. 1
- UL
Varianty k produktu DIRIS A20 - Multifunkční přístroj pro měřicí transformátory (1)
Měření proudu nepřímé x/5A nebo1A; Rozměr rámečku: 96x96 mm; Možnost rozšíření o další moduly (pulzní, komunikace, vstupy/výstup)
Volitelné příslušenství k DIRIS A20 - Multifunkční přístroj pro měřicí transformátory
Výstup mechanický kontakt (max. 100VDC, 0.5A, 10VA).
Popis výrobku
Měřené veličiny
- Fázový proud: I1, I2, I3, In
- Fázové napětí: U1, U2, U3
- Sdružené napětí: U12, U23, U13
- Frekvence: f
- Fázový činný výkon: P1, P2, P3
- Fázový jalový výkon: Q1, Q2, Q3
- Fázový zdánlivý výkon: S1, S2, S3
- Celkového 3f výkon: ∑P, ∑Q, ∑S,
- Fázový účiník: PF1, PF2, PF3
- Celkový 3f účiník: ∑PF
- Maximální proud: I1max, I2max, I3max
- Maximum celkového 3f výkonu: ∑Pmax, ∑Qmax, ∑Smax
- 4 kvadrantový elektroměr: ±kWh, ±kvarh
- Harmonické fázové zkreslení THD 3UL-N, THD 3UL-L, THD 3I (do 51. harm.)
Další funkce
- Počitadlo impulzů
- Komunikace MODBUS(RS485)
- Výstupní kontakt ve funkci alarmu nebo pulzního výstupu
Rozšířené informace
Údaje pro objednání
Objednací číslo | Typ | Popis |
48250402 | Multimetr DIRIS A20 | Základní přístroj s displejem |
---|---|---|
48250082 | Komunikační modul | Komunikační modul s rozhraním RS485 a protokolem MODBUS |
48250080 | Modul s relé výstupem |
Programovatelný výstup:
|
Technické údaje
Proudové vstupy (TRMS) | |
Max. primární proud | 9 999 A |
---|---|
Max. sekundární proud | 5 A |
Spotřeba vstupu | 0,6 VA |
Přesnost měření |
0,2 % |
Trvalá přetížitelnost | 6 A |
Krátkodobá přetížitelnost |
10 In po 1s |
Napěťové vstupy (TRMS) | |
Fázové napětí |
28...289 V a.c. |
Sdružené napětí |
50...500 V a.c. |
Vnitřní spotřeba |
0,1 VA |
Trvalá přetížitelnost | 800 V a.c. |
Přesnost měření spotřeby | |
Činná energie (dle IEC 62053-22) | třída 0,5 S |
Jalová energie (dle IEC 62053-23) | třída 2 |
Napájení | |
Vlastní napájecí svorky | Ano |
Napájecí napětí |
110...400 V a.c. (±10%), 120...350 V d.c. (±20%) |
Spotřeba přístroje | 10 VA |
