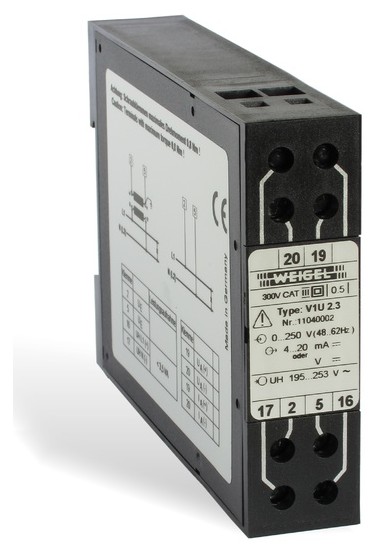

V1U 2.3 - Měřicí převodník střídavého napětí
Měřicí převodník střídavého napětí s externím napájením.
Varianty k produktu V1U 2.3 - Měřicí převodník střídavého napětí (2)
vstup: 0 - 250 V
výstup: 4 - 20 mA
třída 0,5 (%), doba ustálení: 500 ms
pomocné napájení (H1): AC 230 V (195 - 253 V), 48 - 62 Hz
vstup: 0 - 500 V
výstup: 4 - 20 mA
třída 0,5 (%), doba ustálení: 500 ms
pomocné napájení (H1): AC 230 V (195 - 253 V), 48 - 62 Hz
Použití
Převodníky V1U 2.3 převádějí vstupní střídavé sinusové napětí na vnucený stejnosměrný proud nebo vnucené stejnosměrné napětí. Tyto výstupní signály mohou být indikovány ukazovacími přístroji, cejchovanými v jednotkách měřené veličiny nebo mohou být použity pro průmyslové měření a regulaci. Pokud se dodrží maximální, popřípadě minimální povolená zátěž může být připojeno i několik vyhodnocovacích přístrojů současně (ukazovací přístroj, regulátor, zapisovač atd.). Přístroje mohou být umístěny v místě měření nebo ve vzdálených velínech. Napájecí napětí se přivádí na samostatný vstup pomocného napájení. Vstup, výstup a pomocné napájení jsou vzájemně galvanicky odděleny. Výstupy jsou odolné proti zkratu a rozpojení.
Technické údaje
Konstrukční provedení pouzdra | pouzdro se západkou pro montáž na nosnou lištu 35 mm (DIN EN 60 715) |
---|---|
Materiál pouzdra | ABS/PC černý, se zhášecími přísadami podle UL 94 V - 0 |
Připojovací svorky | šroubové svorky |
Průřezy připojovacích vodičů | max. ≤ 4 mm2 |
Stupeň krytí | IP 40 pouzdro, IP 20 svorky |
Zkušební napětí | 2210 V všechny obvody proti pouzdru 3536 V všechny obvody vzájemně |
Pracovní napětí | 300 V (síťové napětí fáze-nula) |
Třída ochrany | II |
Kategorie přepětí | CAT III |
Stupeň znečištění | 2 |
Rozměry š × v × d | 22,5×80×115 mm |
Hmotnost | cca 0,16 kg |
