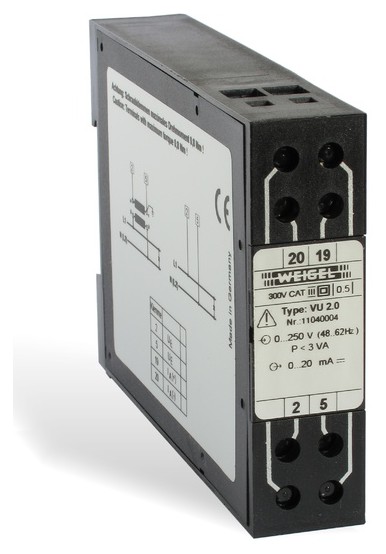

VU 2.0 - Měřicí převodník střídavého napětí
Měřicí převodník střídavého napětí bez pomocného napájení.
Dostupnost: Na dotaz
Dotaz na produktPorovnat
Radek Odložilík
Technicko-obchodní specialista měřicí techniky a převodníků pro rozváděče WEIGEL, ISKRA a přípojnicových systémů WÖHNER.
Popis výrobku
Měřicí převodník střídavého napětí bez pomocného napájení.
Rozšířené informace
Použití
Měřicí převodníky VU 2.0 měří efektivní hodnoty sinusových střídavých napětí a převádí je na vnucený stejnosměrný proudový signál. Tento výstupní signál může být indikován ukazovacím měřicím přístrojem, cejchovaným v jednotkách měřené veličiny, nebo může být použit pro průmyslové měření a regulaci. Pokud se dodrží maximální, popřípadě minimální povolená zátěž, může být připojeno i několik vyhodnocovacích přístrojů současně (ukazovací přístroj, regulátor, zapisovač atd.). Přístroje mohou být umístěny v místě měření nebo ve vzdálených velínech.
Vstup a výstup jsou vzájemně galvanicky odděleny. Výstup je odolný proti zkratu a rozpojení.
Popis funkce
Vstupní střídavé napětí je po galvanickém oddělení usměrněno a výstupním obvodem převedeno na úměrný vnucený stejnosměrný proud.

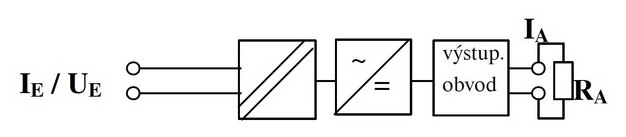

Funkční schéma
Vstupní veličiny
| Vstupní veličina | sinusové střídavé napětí |
|---|---|
| Jmenovité napětí UEN | 57,7 V (100 V/√3) 63,5 V (110 V/√3) 100 V (také pro připojení měniče) 110 V (také pro připojení měniče) 150 V 250 V 400 V 500 V |
| Kmitočtový rozsah | 48...62 Hz |
| Provozní napětí | max. 519 V |
| Měřicí rozsah | 0...UEN |
| Povolené vybuzení rozsahu | 1,2*UEN |
| Mez přetížitelnosti | 1,2*UEN trvale, 2*UEN max. 1 s |
| Příkon | |
| transformátor napětí | < 3 VA |
| transformátor proudu 5 A | < 4 VA |
| transformátor proudu 1 A | < 2 VA |
Výstupní veličiny
| Proudový výstup | |
| Výstupní proud IA | vnucený stejnosměrný proud |
|---|---|
| Jmenovitý proud IAN | 0...20 mA |
| Výstupní zátěž RA | 0...500 Ω |
| Chyba zátěže | ≤ 0,4 % při změně zátěže o 50 % |
| Napětí naprázdno | ≤ 20 V |
| Zbytkové vlnění při RA max | cca. 9 mVef |
| Doba ustálení při RA max | ≤ 100 ms |
Převodní charakteristiky
Pomocné napájení
Pomocné napájení se nepřipojuje.
Přesnost při jmenovitých podmínkách
| Přesnost | |
| Přesnost | Třída 0,5 (± 0,5 % z koncové hodnoty) |
|---|---|
| Teplotní drift | ≤ 0,03 %/K |
| Jmenovité podmínky | |
| Kmitočet | 50...60 Hz |
| Průběh signálu | sinusový, činitel harmon. zkreslení ≤ 0,1 % |
| Zátěž | 0,5*RA max. ± 1 % proud. výstup |
| Teplota okolí | 23 °C ± 1 K |
| Doba zahoření | ≥ 1 min |
Mezní hodnoty ovlivňujících veličin
| Klimatické vlastnosti | klimatická třída 3, podle VDE/VDI 3540 |
|---|---|
| Rozsah pracovních teplot | -10...+55 °C |
| Rozsah skladovacích teplot | -25...+65 °C |
| Relativní vlhkost vzduchu | ≤ 75 % roč. průměr, bez orosení |
Předpisy a normy
| DIN EN 50 529 |
|---|
| DIN EN 60 688 |
| DIN EN 60 715 |
| DIN EN 61 010-1 |
| DIN EN 61 326-1 |
| VDE/VDI 3540 list 2 |
Zvláštní provedení
| Vstupní veličiny | |
| Jm. vstupní proud IEN | jiný než standardní (na poptávku) |
|---|---|
| Jm. vstupní napětí UEN | jiné než standardní (na poptávku) |
Schémata připojení
Obsazení svorek
| Schéma | Svorka | Funkce |
 |
2 | UE napěťový vstup |
|---|---|---|
| 5 | UE napěťový vstup | |
| 19 | IA (+) proudový výstup | |
| 20 | IA (-) proudový výstup | |
| Čísla svorek odpovídají údajům ve schématech připojení (podle DIN 43 807) | ||
Rozměrový náčrtek
Rozměry jsou uvedeny v milimetrech
Technické údaje
| Konstrukční provedení pouzdra | pouzdro se západkou pro montáž na nosnou lištu 35 mm (DIN EN 50022) |
|---|---|
| Materiál pouzdra | lexan 500 R černý se samozhášecími přísadami, provedení podle normy UL 94 V - 0 |
| Připojovací svorky | šroubové svorky |
| Průřezy připojovacích vodičů | max. ≤ 4 mm2 |
| Stupeň krytí | IP 40 pouzdro, IP 20 svorky |
| Zkušební napětí | 2210 V výstup proti pouzdru 3536 V vstup proti pouzdru, měřicí obvod proti výstupu |
| Pracovní napětí | 300 V (síťové napětí fáze-nula) |
| Třída ochrany | II |
| Kategorie přepětí | III |
| Stupeň znečištění | 2 |
| Rozměry š × v × d | 22,5 mm × 80 mm × 115 mm |
| Hmotnost | cca 0,35 kg |
