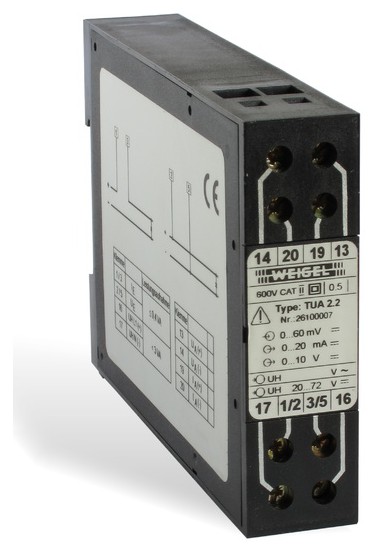

TUA 2.2 - Aktivní oddělovač normalizovaných signálů
Aktivní oddělovač normalizovaných signálů.
Dostupnost: Na dotaz
Vybrat variantu (34)
Dotaz na produktPorovnat
Radek Odložilík
Technicko-obchodní specialista měřicí techniky a převodníků pro rozváděče WEIGEL, ISKRA a přípojnicových systémů WÖHNER.
Varianty k produktu TUA 2.2 - Aktivní oddělovač normalizovaných signálů (34)
Převodník DC signálu
TUA 2.2 10 1 0.5 T1 H1normalizované signály DC
vstup: 0 ... 20 mA
výstup: 0 ... 20 mA
třída 0,5 (%), doba ustálení: 500 ms
pomocné napájení (H1): AC 230 V (195 ... 253 V),48 ... 62 Hz
vstup: 0 ... 20 mA
výstup: 0 ... 20 mA
třída 0,5 (%), doba ustálení: 500 ms
pomocné napájení (H1): AC 230 V (195 ... 253 V),48 ... 62 Hz
Převodník DC signálu
TUA 2.2 10 1 0.5 T1 H3normalizované signály DC
vstup: 0 ... 20 mA
výstup: 0 ... 20 mA
třída 0,5 (%), doba ustálení: 500 ms
pomocné napájení (H3): DC 24 V(20 ... 72 V)
vstup: 0 ... 20 mA
výstup: 0 ... 20 mA
třída 0,5 (%), doba ustálení: 500 ms
pomocné napájení (H3): DC 24 V(20 ... 72 V)
Převodník DC signálu
TUA 2.2 10 4 0.5 T1 H1normalizované signály DC
vstup: 0 ... 20 mA
výstup: 4 ... 20 mA
třída 0,5 (%), doba ustálení: 500 ms
pomocné napájení (H1): AC 230 V(195 ... 253 V),48 ... 62 Hz
vstup: 0 ... 20 mA
výstup: 4 ... 20 mA
třída 0,5 (%), doba ustálení: 500 ms
pomocné napájení (H1): AC 230 V(195 ... 253 V),48 ... 62 Hz
Převodník DC signálu
TUA 2.2 10 4 0.5 T1 H3normalizované signály DC
vstup: 0 ... 20 mA
výstup: 4 ... 20 mA
třída 0,5 (%), doba ustálení: 500 ms
pomocné napájení (H3): DC 24 V(20 ... 72 V)
vstup: 0 ... 20 mA
výstup: 4 ... 20 mA
třída 0,5 (%), doba ustálení: 500 ms
pomocné napájení (H3): DC 24 V(20 ... 72 V)
Převodník DC signálu
TUA 2.2 10 4 0.5 T1 H5normalizované signály DC
vstup: 0 ... 20 mA
výstup: 4 ... 20 mA
třída 0,5 (%), doba ustálení: 500 ms
pomocné napájení (H5): DC 90 ... 357 V/AC 65 ... 253 V
vstup: 0 ... 20 mA
výstup: 4 ... 20 mA
třída 0,5 (%), doba ustálení: 500 ms
pomocné napájení (H5): DC 90 ... 357 V/AC 65 ... 253 V
Převodník DC signálu
TUA 2.2 10 7 0.5 T1 H3normalizované signály DC
vstup: 0 ... 20 mA
výstup: 0 ... 10 V
třída 0,5 (%), doba ustálení: 500 ms
pomocné napájení (H3): DC 24 V(20 ... 72 V)
vstup: 0 ... 20 mA
výstup: 0 ... 10 V
třída 0,5 (%), doba ustálení: 500 ms
pomocné napájení (H3): DC 24 V(20 ... 72 V)
Převodník DC signálu
TUA 2.2 11 1 0.5 T1 H3normalizované signály DC
vstup: 0 ... 10 V
výstup: 0 ... 20 mA
třída 0,5 (%), doba ustálení: 500 ms
pomocné napájení (H3): DC 24 V (20 ... 72 V)
vstup: 0 ... 10 V
výstup: 0 ... 20 mA
třída 0,5 (%), doba ustálení: 500 ms
pomocné napájení (H3): DC 24 V (20 ... 72 V)
Převodník DC signálu
TUA 2.2 11 4 0.5 T1 H1normalizované signály DC
vstup: 0 ... 10 V
výstup: 4 ... 20 mA
třída 0,5 (%), doba ustálení: 500 ms
pomocné napájení (H1): AC 230 V(195 ... 253 V),48 ... 62 Hz
vstup: 0 ... 10 V
výstup: 4 ... 20 mA
třída 0,5 (%), doba ustálení: 500 ms
pomocné napájení (H1): AC 230 V(195 ... 253 V),48 ... 62 Hz
Převodník DC signálu
TUA 2.2 11 4 0.5 T1 H3normalizované signály DC
vstup: 0 ... 10 V
výstup: 4 ... 20 mA
třída 0,5 (%), doba ustálení: 500 ms
pomocné napájení (H3): DC 24 V (20 ... 72 V)
vstup: 0 ... 10 V
výstup: 4 ... 20 mA
třída 0,5 (%), doba ustálení: 500 ms
pomocné napájení (H3): DC 24 V (20 ... 72 V)
Převodník DC signálu
TUA 2.2 11 4 0.5 T1 H4normalizované signály DC
vstup: 0 ... 10 V
výstup: 4 ... 20 mA
třída 0,5 (%), doba ustálení: 500 ms
pomocné napájení (H4): DC 20 ... 100 V/AC 15 ... 70 V
vstup: 0 ... 10 V
výstup: 4 ... 20 mA
třída 0,5 (%), doba ustálení: 500 ms
pomocné napájení (H4): DC 20 ... 100 V/AC 15 ... 70 V
Převodník DC signálu
TUA 2.2 11 4 0.5 T4 H4normalizované signály DC
vstup: 0 ... 10 V
výstup: 4 ... 20 mA
třída 0,5 (%), doba ustálení (T4):100 ms
pomocné napájení (H4): DC 20 ... 100 V/AC 15 ... 70 V
vstup: 0 ... 10 V
výstup: 4 ... 20 mA
třída 0,5 (%), doba ustálení (T4):100 ms
pomocné napájení (H4): DC 20 ... 100 V/AC 15 ... 70 V
Převodník DC signálu
TUA 2.2 11 7 0.2 T1 H3normalizované signály DC
vstup: 0 ... 10 V
výstup: 0 ... 10 V
třída 0,2 (%), doba ustálení: 500 ms
pomocné napájení (H3): DC 24 V (20 ... 72 V)
vstup: 0 ... 10 V
výstup: 0 ... 10 V
třída 0,2 (%), doba ustálení: 500 ms
pomocné napájení (H3): DC 24 V (20 ... 72 V)
Převodník DC signálu
TUA 2.2 11 7 0.5 T1 H1normalizované signály DC
vstup: 0 - 10 V
výstup: 0 - 10 V
třída 0,5 (%), doba ustálení: 500 ms
pomocné napájení (H1): AC 230 V (195 - 253 V)
vstup: 0 - 10 V
výstup: 0 - 10 V
třída 0,5 (%), doba ustálení: 500 ms
pomocné napájení (H1): AC 230 V (195 - 253 V)
Převodník DC signálu
TUA 2.2 11 7 0.5 T1 H2normalizované signály DC
vstup: 0 ... 10 V
výstup: 0 ... 10 V
třída 0,5 (%), doba ustálení: 500 ms
pomocné napájení (H2): AC 115 V (98 ... 126 V), 48 ... 62 Hz
vstup: 0 ... 10 V
výstup: 0 ... 10 V
třída 0,5 (%), doba ustálení: 500 ms
pomocné napájení (H2): AC 115 V (98 ... 126 V), 48 ... 62 Hz
Popis výrobku
Oddělovač normalizovaných signálů s pomocným napájením
Rozšířené informace
Použití
Oddělovač normalizovaných signálů TUA 2.2 převádí vstupní stejnosměrné napětí nebo proud na vnucený stejnosměrný proud nebo vnucené stejnosměrné napětí. Tyto výstupní signály mohou být indikovány ukazovacími přístroji, cejchovanými v jednotkách měřené veličiny nebo mohou být použity pro průmyslové měření a regulaci. Pokud se dodrží maximální, popřípadě minimální povolená zátěž může být připojeno i několik vyhodnocovacích přístrojů současně (ukazovací přístroj, regulátor, zapisovač atd.). Přístroje mohou být umístěny v místě měření nebo ve vzdálených velínech. Napájecí napětí se přivádí na samostatný vstup pomocného napájení. Vstup, výstup a pomocné napájení jsou vzájemně galvanicky odděleny. Výstupy jsou odolné proti zkratu a rozpojení. Převodníky jsou konstruovány podle nejnovějších bezpečnostních předpisů a jsou zkoušeny proti rušení. Jsou určeny pro zabudování do elektrických strojů a rozváděčů. Přitom je třeba dodržovat příslušné bezpečnostní předpisy a ustanovení.
Popis funkce
Měření napětí se provádí napěťovým děličem, měření proudu bočníkem. Signál je optickou vazbou galvanicky oddělen od vstupu a převeden na úměrné vnucené stejnosměrné napětí a/nebo stejnosměrný proud.
Funkční schéma
Vstupní veličiny
| Vstupní veličina | stejnosměrné napětí nebo proud |
|---|---|
| Vstupní odpor | cca 33 kΩ/V pro UEN= 60 mV ... 30 V cca 2 kΩ/V pro UEN >30 V |
| Napětí zátěže | 60 mV |
| Příkon | IEx0,1 V - proudový vstup (UE)2/RE - napěťový vstup |
| Provozní napětí | max. 519 V |
| Proudový vstup | |
| Vstupní hodnota IEN | 20 mA |
| Měřicí rozsah | 0...IEN |
| Povolené vybuzení rozsahu | 1,2 IEN |
| Mez přetížitelnosti | 1,2 IEN trvale, 10 IEN max. 1 s |
| Napěťový vstup | |
| Vstupní hodnota UEN | 60 mV, 10 V |
| Měřicí rozsah | 0...UEN |
| Povolené vybuzení rozsahu | 1,2 UEN |
| Mez přetížitelnosti | 1,2 UEN trvale, 2 UEN max. 1 s |
Výstupní veličiny
| Proudový výstup | |
| Výstupní proud IA | vnucený stejnosměrný proud (0...20 mA) * |
|---|---|
| Jmenovitý proud IAN | 0...20 mA nebo 4...20 mA |
| Výstupní zátěž RA | 0...12 V / IAN |
| Omezení proudu | na 120...140 % koncové hodnoty * |
| Napěťový výstup | |
| Výstupní napětí UA | vnucené stejnosměrné napětí (0...12 V) * |
| Jmenovité napětí UAN | 0...10 V nebo 2...10 V |
| Výstupní zátěž RA | ≥ 4 kΩ |
| Chyba zátěže | ≤ 0,1 % při změně zátěže o 50 % |
| Zbytkové vlnění | ≤ 1 %eff |
| Doba ustálení | Doba ustálení cca 500 ms cca 250 ms - na vyžádání * cca 100 ms - na vyžádání * |
| Napětí naprázdno | ≤ 15 V |
Příklady převodních charakteristik
Pomocné napájení
| Kód | Pomocné napájení | Příkon |
| H1 *) | 230 V~ (195...253 V), 48...62 Hz | < 6 VA |
|---|---|---|
| H2 | 115 V~ (98...126 V), 48...62 Hz | < 3,5 VA |
| H3 | 24 V= (20...72 V) | < 3 VA |
| H4 | 20...100 V= nebo 15...70 V~ | < 3 VA |
| H5 | 90...357 V= nebo 65...253 V~ | < 3...6 VA |
Vstup, výstup a pomocné napájení jsou galvanicky odděleny.
Přesnost při jmenovitých podmínkách
| Přesnost | Třída 0,5 (± 0,5 % z koncové hodnoty) Třída 0,2 (± 0,2 % z koncové hodnoty) na vyžádání |
|---|---|
| Teplotní drift | ≤ 0,01 %/K (platí pro standardní provedení a max. po dobu jednoho roku) |
| Jmenovité podmínky | |
| Pomocné napájení | UHN ± 5 %, 50 Hz |
| Zátěž | 0,5*RA max. ± 1 % proudový výstup RA min. ± 1 % napěťový výstup |
| Teplota okolí | 23 °C ± 1 K |
| Doba zahoření | ≥ 5 min |
Mezní hodnoty ovlivňujících veličin
| Klimatické vlastnosti | klimatická třída 3, podle VDE/VDI 3540, list 2 |
|---|---|
| Rozsah pracovních teplot | -10...+55 °C |
| Rozsah skladovacích teplot | -25...+65 °C |
| Relativní vlhkost vzduchu | ≤ 75 % roční průměr, bez orosení |
Předpisy a normy
| DIN EN 60 529 |
|---|
| DIN EN 60 688 |
| DIN EN 61 715 |
| DIN EN 61 010-1 |
| DIN EN 61 326-1 |
| VDE/VDI 3540 list 2 |
Schémata připojení
Obsazení svorek
| Schéma | Svorka | Funkce |
  |
1 | IE (+) proudový vstup |
|---|---|---|
| 3 | IE (-) proudový vstup | |
| 2 | UE (+) napěťový vstup | |
| 5 | UE (-) napěťový vstup | |
| 16 | UH L1 (+) vstup pomocného napájení | |
| 17 | UH N (-) vstup pomocného napájení | |
| 19 | UA, IA (+) napěťový výstup, proudový výstup | |
| 20 | UA, IA (-) napěťový výstup, proudový výstup | |
| Čísla svorek odpovídají údajům ve schématech připojení (podle DIN 43 807) | ||
Rozměrový náčrtek
Rozměry jsou uvedeny v milimetrech
Technické údaje
| Konstrukční provedení pouzdra | pouzdro se západkou pro montáž na nosnou lištu 35 mm (DIN EN 60 715) |
|---|---|
| Materiál pouzdra | ABS/PC černý, se zhášecími přísadami podle UL 94 V-0 |
| Připojovací svorky | šroubové svorky |
| Průřezy připojovacích vodičů | max. ≤ 4 mm2 |
| Stupeň krytí | IP 40 pouzdro, IP 20 svorky |
| Zkušební napětí | 2210 V všechny obvody proti pouzdru 3536 V všechny obvody vzájemně |
| Pracovní napětí | 300 V (síťové napětí fáze-nula) |
| Třída ochrany | II |
| Kategorie přepětí | CAT III |
| Stupeň znečištění | 2 |
| Rozměry š × v × d | 22,5×80×115 mm |
| Hmotnost | cca. 0,12 kg |
