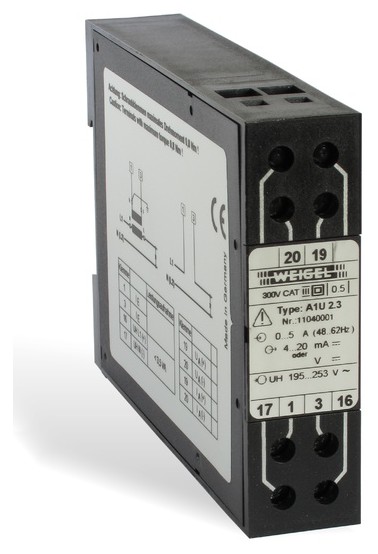

A1U 2.3 - Měřicí převodník střídavého proudu
Měřicí převodník střídavého proudu (skladové typy).
Cena 2 805 Kč
3 394,05 Kč s DPH
Dostupnost: Skladem v GHV
Vybrat variantu (2)
Dotaz na produktPorovnat
Radek Odložilík
Technicko-obchodní specialista měřicí techniky a převodníků pro rozváděče WEIGEL, ISKRA a přípojnicových systémů WÖHNER.
Varianty k produktu A1U 2.3 - Měřicí převodník střídavého proudu (2)
Převodník AC proudu
A1U 2.3 13 F050 4 0.5 T1 H1sinusový střídavý proud AC (f) 48 - 62 Hz
vstup: 0 - 1 A
výstup: 4 - 20 mA
třída 0,5 (%), doba ustálení: 500 ms
pomocné napájení (H1): AC 230 V (195 - 253 V), 48 - 62 Hz
vstup: 0 - 1 A
výstup: 4 - 20 mA
třída 0,5 (%), doba ustálení: 500 ms
pomocné napájení (H1): AC 230 V (195 - 253 V), 48 - 62 Hz
OBJ: DGG0000101
Záruka: 24 m.
Skladem v GHV
skladem >10 ks
2 805 Kč/ks
3 394,05 Kč s DPH
+-
Převodník AC proudu
A1U 2.3 15 F050 4 0.5 T1 H1sinusový střídavý proud AC (f) 48 - 62 Hz
vstup: 0 - 5 A
výstup: 4 - 20 mA
třída 0,5 (%), doba ustálení: 500 ms
pomocné napájení (H1): AC 230 V (195 - 253 V), 48 - 62 Hz
vstup: 0 - 5 A
výstup: 4 - 20 mA
třída 0,5 (%), doba ustálení: 500 ms
pomocné napájení (H1): AC 230 V (195 - 253 V), 48 - 62 Hz
OBJ: XEG0000101
Záruka: 24 m.
Skladem v GHV
skladem 9 ks
2 805 Kč/ks
3 394,05 Kč s DPH
+-
Popis výrobku
Měřicí převodník střídavého proudu (skladové typy).
Rozšířené informace
Použití
Převodníky A1U 2.3 převádějí vstupní střídavý sinusový proud na vnucený stejnosměrný proud nebo vnucené stejnosměrné napětí. Tyto výstupní signály mohou být indikovány ukazovacími přístroji, cejchovanými v jednotkách měřené veličiny nebo mohou být použity pro průmyslové měření a regulaci. Pokud se dodrží maximální, popřípadě minimální povolená zátěž může být připojeno i několik vyhodnocovacích přístrojů současně (ukazovací přístroj, regulátor, zapisovač atd.). Přístroje mohou být umístěny v místě měření nebo ve vzdálených velínech. Napájecí napětí se přivádí na samostatný vstup pomocného napájení. Vstup, výstup a pomocné napájení jsou vzájemně galvanicky odděleny. Výstupy jsou odolné proti zkratu a rozpojení.
Převodníky střídavého proudu s externím napájením - skladové položky
Ceny ostatních převodníků naleznete v ceníku.
Technické údaje
| Konstrukční provedení pouzdra | pouzdro se západkou pro montáž na nosnou lištu 35 mm (DIN EN 60 715) |
|---|---|
| Materiál pouzdra | ABS/PC černý, se zhášecími přísadami podle UL 94 V - 0 |
| Připojovací svorky | šroubové svorky |
| Průřezy připojovacích vodičů | max. ≤ 4 mm2 |
| Stupeň krytí | IP 40 pouzdro, IP 20 svorky |
| Zkušební napětí | 2210 V všechny obvody proti pouzdru 3536 V všechny obvody vzájemně |
| Pracovní napětí | 300 V (síťové napětí fáze-nula) |
| Třída ochrany | II |
| Kategorie přepětí | CAT III |
| Stupeň znečištění | 2 |
| Rozměry š × v × d | 22,5×80×115 mm |
| Hmotnost | cca 0,16 kg |
