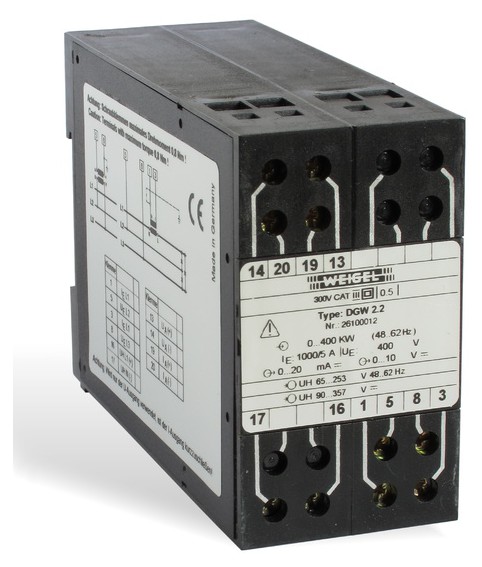

DGW 2.2 - Měřicí převodníky činného výkonu

Měřicí převodníky činného výkonu pro třívodičovou třífázovou síť se symetrickou zátěží.
Dostupnost: Na dotaz
ChatDotaz na produkt
PorovnáníPorovnat
Radek Odložilík
Radek Odložilík
Technicko-obchodní specialista měřicí techniky a převodníků pro rozváděče WEIGEL, ISKRA a přípojnicových systémů WÖHNER.

Popis výrobku

Měřicí převodníky činného výkonu. Třívodičová třífázová síť, symetrická zátěž.


Rozšířené informace

Použití

Měřicí převodník výkonu DGW 2.2 převádí činný výkon (třívodičová třífázová síť, symetrická zátěž) na vnucený stejnosměrný proud nebo vnucené stejnosměrné napětí. Tyto výstupní signály mohou být indikovány ukazovacím měřicím přístrojem, cejchovaným v jednotkách měřené veličiny nebo být použity pro průmyslové měření a regulaci.

Přístroje mohou být umístěny v místě měření nebo ve vzdálených velínech.

Pokud se dodrží maximální, popřípadě minimální dovolená zátěž, může být připojeno i několik vyhodnocovacích přístrojů současně (ukazovací přístroj, regulátor, zapisovač atd.). Napájecí napětí se přivádí na samostatný vstup pomocného napájení. Vstup, výstup a pomocné napájení jsou vzájemně galvanicky odděleny. Výstupy jsou odolné proti zkratu a rozpojení.

Převodníky jsou konstruovány podle nejnovějších bezpečnostních předpisů a jsou zkoušeny proti rušení. Jsou určeny pro zabudování do elektrických strojů a rozváděčů. Přitom je třeba dodržovat příslušné bezpečnostní předpisy a ustanovení.

Popis funkce

Měniče proudových obvodů a děliče napěťových větví snímají vstupní signály. Tyto signály jsou přivedeny přes multiplexer do A/D převodníku, který je převádí na digitální.

Použitý způsob třífázového měření proudu a napětí dává podle dané třídy přesnosti při všech provozních režimech vždy správné měřicí výsledky. Mikroprocesor zpracovává digitalizované signály v reálném čase. Podle druhu sítě je vypočítána výstupní hodnota výkonu a úměrně této hodnotě je generován pulsně modulovaný obdélníkový signál. Galvanické oddělení se provádí optickým členem.

Koncové zesilovače dávají k dispozici unifikovaný vnucený stejnosměrný proud a vnucené stejnosměrné napětí.

Oba výstupy nesmí být vzájemně propojeny.

Funkční schéma

Funkční schéma převodníku výkonu

Vstupní veličiny

Vstupní veličina sinusový střídavý proud a sinusové střídavé napětí
Měřená veličina PE činný výkon (třívodičová třífázová síť, symetrická zátěž)
Měřicí rozsah 0...PN nebo -PN...0...PN
Stanovení jmenovitého výkonu PN Vycházíme z výpočtu zdánlivého výkonu sítě PS
- jednofázová síť PS=U×I
- třífázová síť PS=U×I×√3

Do vzorců dosadíme primární hodnoty transformátorů proudu a napětí, u třífázové sítě sdružené napětí
PN=(0,3...1,5)×PS.
Jmenovité vstupní napětí UEN 0...50...519 V
Jmenovitý vstupní proud IEN 0...0,5...5 A
Provozní napětí max. 519 V
Povolené vybuzení rozsahu 1,2 UEN nebo 1,2 IEN
Mez přetížitelnosti 1,2 UEN, 1,2 IEN trvale
2 UEN, 10 IEN max. po dobu 1 s
Kmitočtový rozsah 48...62 Hz
Příkon cca 25 mA - napěťový vstup
I2x0,01 Ω - proudový vstup

Výstupní veličiny

Proudový výstup
Výstupní proud IA vnucený stejnosměrný proud (0...20 mA) *
Jmenovitý proud IAN 0...20 mA nebo 4...20 mA
Výstupní zátěž RA 0...10 V / IAN
Omezení proudu na cca. 120 % koncové hodnoty
na cca. 100...140 % koncové hodnoty (na vyžádání)
Napěťový výstup
Výstupní napětí UA vnucené stejnosměrné napětí (0...10 V) *
Jmenovité napětí UAN 0...10 V nebo 2...10 V
Výstupní zátěž RA ≥ 4 kΩ
Chyba zátěže ≤ 0,1 % při změně zátěže o 50 %
Zbytkové vlnění ≤ 1 %eff
Doba ustálení cca. ≤ 500 ms
Bipolární výstup
zvláštní provedení na vyžádání s napájením H4 a H5 (např. -20...0...20 mA)

* zvláštní provedení na vyžádání

Bude-li použit pouze napěťový výstup, musí se proudový výstup zkratovat.

Vstup a výstupy jsou galvanicky odděleny.

Příklady převodních charakteristik

Příklady převodních charakteristik Příklady převodních charakteristik

Pomocné napájení

Kód Pomocné napájení Příkon
H1 (standard) 230 V~ (195...253 V), 48...62 Hz < 7 VA
H2 115 V~ (98...126 V), 48...62 Hz < 4 VA
H3 24 V= (20...72 V) < 3 VA
H4 20...100 V= nebo 15...70 V~ < 3 VA
H5 90...357 V= nebo 65...253 V~ < 4...7 VA

Vstup, výstup a pomocné napájení jsou galvanicky odděleny.

Přesnost při jmenovitých podmínkách

Přesnost
Přesnost Třída 0,5 (± 0,5 % z koncové hodnoty)
Teplotní drift ≤ 0,02 %/K (platí pro standardní provedení a max. po dobu 1 roku)
Jmenovité podmínky
Vstupní napětí UEN ± 0,5 %
Účiník cos φ=1
Kmitočet 50...60 Hz
Průběh signálu sinusový, činitel harmonického zkreslení ≤ 0,1 %
Pomocné napájení UHN ± 1 %, 48...62 Hz
Teplota okolí 23 °C ± 1 K
Doba zahoření ≥ 5 min

Mezní hodnoty ovlivňujících veličin

Klimatické vlastnosti klimatická třída 3, podle VDE/VDI 3540
Rozsah pracovních teplot -10...55 °C
Rozsah skladovacích teplot -25...65 °C
Relativní vlhkost vzduchu ≤75 % roční průměr, bez orosení

Předpisy a normy

DIN EN 60 529
DIN EN 60 688
DIN EN 61 715
DIN EN 61 010-1
DIN EN 61 326-1
VDE/VDI 3540 list 2

Zvláštní provedení

  • lomená převodní charakteristika
  • spínací výstup
  • dva synchronní výstupy
  • omezení výstupního proudu
  • rozhraní RS 485
  • rozsah kmitočtů 15...18 Hz, 98...102 Hz

Schémata připojení (vstup)

Schéma připojení převodníku DGW 2.2

Obsazení svorek

Schéma Svorka Funkce
Obsazení svorek 1 IE L1 vstupní proud
3 IE L1 vstupní proud
5 UE L2 vstupní napětí
8 UE L3 vstupní napětí
13 UA (+) napěťový výstup
14 UA (-) napěťový výstup
19 IA (+) proudový výstup
20 IA (-) proudový výstup
16 UH L1 (+) vstup pomocného napájení
17 UH N (-) vstup pomocného napájení
Čísla svorek odpovídají údajům ve schématech připojení (podle DIN 43 807)

Typické měřicí rozsahy

V následující tabulce jsou uvedeny typické měřicí rozsahy pro napětí 230/400 V a proudy N/1 A nebo N/5 A

IEN[A] PEN[kW] (cejchovací činitel 0,72)
přímo 1 0,5
přímo 5 2,5
10/110/5 5
15/115/5 7,5
20/120/5 10
25/125/5 12,5
30/130/5 15
40/140/5 20
50/150/5 25
60/160/5 30
75/175/5 37,5
80/180/5 40
100/1100/5 50
120/1120/5 60
150/1150/5 75
200/1200/5 100
250/1250/5 125
300/1300/5 150
400/1400/5 200
500/1500/5 250
600/1600/5 300
750/1750/5 375
800/1800/5 400
1000/11000/5 500
a dekadické násobky

Měřicí rozsahy uvedené v tabulce poskytují uživateli výhody tím, že byly cejchovány (cejch. činitel 0,87 a 0,72) při stejné sekundární hodnotě transformátoru proudu.
To znamená, že jednotlivé transformátory proudu a z nich vyplývající výkony se liší pouze číselnými násobky a jsou tedy v tomto smyslu zaměnitelné; dodatečné cejchování převodníku není nutné. Ovšem typový štítek by měl být změněn.

Příklad

Je-li dána síť 230/400 V a měnič 250 A vyjde pro převodník VUW 2.2 výkon 125 kW.
Zdánlivý výkon (cos φ= 1) by pro tyto údaje sítě byl: PS=U×I×√3×cos φ
PS=400 V×250 A×√3×1
PS=173 kW
po vynásobení cejchovacím činitelem 0,72 dostaneme: PEN=125 kW (viz. tabulka)
Bude-li připojen jiný měnič, např. 400 A, dostaneme výkon: PS=U×I×√3×cos φ
PEN=400 V×400 A×√3×1×0,72
PEN=200 kW
(viz. tabulka)

Rozměrový náčrtek

Rozměrový náčrtek převodníku výkonu DGW 2.2

Rozměry jsou uvedeny v milimetrech

Technické údaje

Konstrukční provedení pouzdra pouzdro se západkou pro montáž na nosnou lištu 35 mm (DIN EN 60 715)
Materiál pouzdra ABS/PC černý, se zhášecími přísadami podle UL 94 V-0
Připojovací svorky šroubové svorky
Průřezy připojovacích vodičů max. ≤ 4 mm2
Stupeň krytí IP 40 pouzdro, IP 20 svorky
Zkušební napětí 2210 V všechny obvody proti pouzdru
3536 V měřicí obvody proudu a pomocné napájení proti výstupu
1330 V proudy vzájemně a proti napětím
Pracovní napětí 300 V (síťové napětí fáze-nula)
Třída ochrany II
Kategorie přepětí CAT III
Stupeň znečištění 2
Rozměry š × v × d 45×80×115 mm
Hmotnost cca. 0,27 kg
