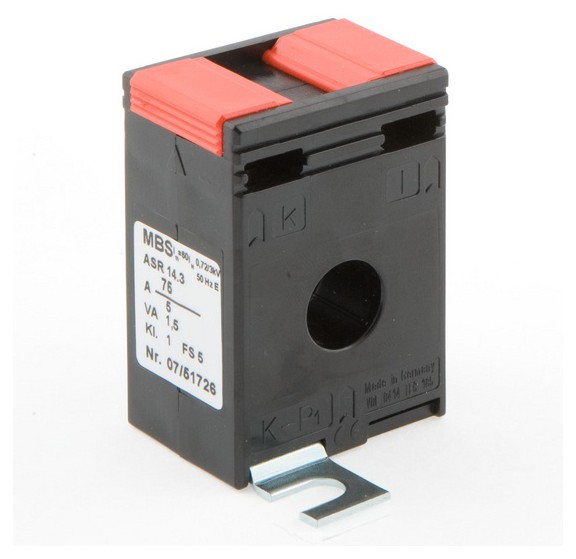

ASR 14.3 - Měřicí transformátor proudu s kruhovým otvorem
Primární vodič Ø: max 14 mm
Šířka: 45 mm
Výška: 65 mm
Hloubka: 30 mm
Varianty k produktu ASR 14.3 - Měřicí transformátor proudu s kruhovým otvorem (16)
Převod transformátoru: 40/5A
Jmenovitý výkon: 1 VA
Třída přesnosti: 1
Převod transformátoru: 50/5A;
Jmenovitý výkon: 1,5 VA;
Třída přesnosti: 1
Převod transformátoru: 60/5A
Jmenovitý výkon: 1,5 VA
Třída přesnosti: 1
Převod transformátoru: 75/5A
Jmenovitý výkon: 1,5 VA
Třída přesnosti: 1
Převod transformátoru: 100/5A
Jmenovitý výkon: 2,5 VA
Třída přesnosti: 1
Převod transformátoru: 30/1A
Jmenovitý výkon: 1 VA
Třída přesnosti: 3
Převod transformátoru: 40/1A
Jmenovitý výkon: 1 VA
Třída přesnosti: 1
Převod transformátoru: 50/1A
Jmenovitý výkon: 1 VA
Třída přesnosti: 1
Převod transformátoru: 50/5A
Jmenovitý výkon: 1 VA
Třída přesnosti: 1
Převod transformátoru: 60/1A
Jmenovitý výkon: 1,5 VA
Třída přesnosti: 1
Převod transformátoru: 75/1A
Jmenovitý výkon: 1,5 VA
Třída přesnosti: 1
Převod transformátoru: 100/1A
Jmenovitý výkon: 2,5 VA
Třída přesnosti: 1
Převod transformátoru: 125/1A
Jmenovitý výkon: 2,5 VA
Třída přesnosti: 1
Převod transformátoru: 125/5A
Jmenovitý výkon: 2,5 VA
Třída přesnosti: 1
Převod transformátoru: 150/1A
Jmenovitý výkon: 2,5 VA
Třída přesnosti: 1
Volitelné příslušenství k ASR 14.3 - Měřicí transformátor proudu s kruhovým otvorem
Zjistit více
Je určena pro nefakturační transformátory (neobsahuje značku cejchovny).
Obsahuje výrobní číslo transformátoru a naměřené hodnoty.
Zjistit více
Popis výrobku
Násuvný měřicí transformátor pro primární jmenovité proudy od 50 do 150 A, sekundární proud 1 nebo 5 A, jmenovité výkony 1 až 2,5 VA, vše ve třídě přesnosti 1.
Uchycení transformátoru se provádí buď pomocí upevňovacích patek, které jsou součástí dodávky, nebo speciální příchytkou na normalizovanou lištu DIN 35mm.
Obecné vlastnosti
- Jmen. trvalý tepelný proud Icth: 1,0 x IN
- Jmen. krátkodobý tepelný proud Ith: 60 x IN, 1 sec
- Nadproudové číslo: FS5
- Jmen. dynamický proud Idyn: 2,5 x Ith
- Max. provozní napětí Um: 0.72 kV
- Zkušební izolační napětí: 3 kV, Ueff, 50 Hz, 1 min.
- Jmenovitý kmitočet: 50 Hz
- Třída izolace: E
- Stupeň krytí: IP 20
- Rozsah pracovních teplot: -5°C až +40°C
- Rozsah skladovacích teplot: -25°C až +70°C
Technické údaje
Parametry
Primární vodič Ø (max) | 14 mm |
---|---|
Šířka | 45 mm |
Parametry variant k ASR 14.3 - Měřicí transformátor proudu s kruhovým otvorem
Primární jmenovitý proud | Jmenovitý výkon | Třída přesnosti: 1 | |
---|---|---|---|
Sekundární proud: 5 A | Sekundární proud: 1 A | ||
40 A | 1 VA | 26081 | |
50 A | 1 VA | 26085 | 26285 |
1,5 VA | 26082 | ||
60 A | 1,5 VA | 26083 | 26283 |
75 A | 1,5 VA | 26084 | 26284 |
100 A | 2,5 VA | 26094 | 26294 |
125 A | 2,5 VA | 26087 | 26287 |
150 A | 2,5 VA | 26095 | 26295 |
