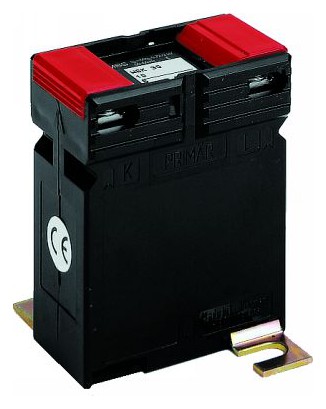

WSK 30 - Měřicí transformátor proudu závitového provedení
Šířka: 61 mm
Výška: 75,5 mm
Hloubka: 35 mm
Varianty k produktu WSK 30 - Měřicí transformátor proudu závitového provedení (36)
Převod transformátoru: 5/5A
Jmenovitý výkon: 2,5 VA
Třída přesnosti: 1
Převod transformátoru: 5/5A;
Jmenovitý výkon: 5 VA;
Třída přesnosti: 1
Převod transformátoru: 1/1A
Jmenovitý výkon: 2,5 VA
Třída přesnosti: 0,5
Převod transformátoru: 1/5A
Jmenovitý výkon: 2,5 VA
Třída přesnosti: 0,5
Převod transformátoru: 2,5/1A
Jmenovitý výkon: 2,5 VA
Třída přesnosti: 0,5
Převod transformátoru: 2,5/5A
Jmenovitý výkon: 2,5 VA
Třída přesnosti: 0,5
Převod transfomrátoru: 2,5/5A
Jmenovitý výkon: 2,5 VA
Třída přesnosti: 1
Převod transformátoru: 2,5/1A;
Jmenovitý výkon: 2,5 VA;
Třída přesnosti: 1
Volitelné příslušenství k WSK 30 - Měřicí transformátor proudu závitového provedení
Zjistit více
Pro ASK 103.3 a ASK 123.3 jsou nutné 2 kusy!
Zjistit více
Popis výrobku
Měřicí transformátor proudu v závitovém provedení v rozsahu primárních proudů 1 / 2,5 / 5 / 10 / 15 a 20 A, sekundární proud 1 nebo 5 A, jmenovité výkony 2,5 nebo 5 VA, k dodání ve třídě přesnosti 0,5 nebo 1.
Připojení primárního vodiče na svorky. Průřez max. 4 mm2 s dutinkou nebo 6 mm2 pro plný vodič. Uchycení transformátoru se provádí buď pomocí upevňovacích patek, které jsou součástí dodávky, nebo speciální příchytkou na normalizovanou lištu DIN 35mm.Technické údaje
Parametry
Šířka | 60 mm |
---|
Parametry variant k WSK 30 - Měřicí transformátor proudu závitového provedení
Primární jmenovitý proud | Jmenovitý výkon | Třída přesnosti: 0.5 | Třída přesnosti: 1 | ||
---|---|---|---|---|---|
Sekundární proud: 5 A | Sekundární proud: 1 A | Sekundární proud: 5 A | Sekundární proud: 1 A | ||
1 A | 2,5 VA | 30011 | 30211 | 30017 | 30217 |
5 VA | 30018 | 30218 | |||
2,5 A | 2,5 VA | 30012 | 30212 | 30019 | 30219 |
5 VA | 30020 | 30220 | |||
5 A | 2,5 VA | 30013 | 30213 | 30021 | 30221 |
5 VA | 30022 | 30222 | |||
10 A | 2,5 VA | 30014 | 30214 | 30023 | 30223 |
5 VA | 30024 | 30224 | |||
15 A | 2,5 VA | 30015 | 30215 | 30025 | 30225 |
5 VA | 30026 | 30226 | |||
20 A | 2,5 VA | 30016 | 30216 | 30027 | 30227 |
5 VA | 30028 | 30228 |
