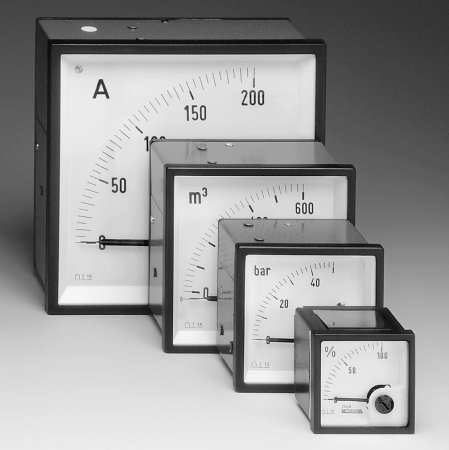

PSQ 48/ PQ 72/96/144 RS
Analogové přístroje pro měření stejnosměrných proudů nebo napětí s magnetoelektrickým ústrojím, stupnice 90°, série-M.
Dostupnost: Na dotaz
Dotaz na produktPorovnat
Radek Odložilík
Technicko-obchodní specialista měřicí techniky a převodníků pro rozváděče WEIGEL, ISKRA, AMS a přípojnicových systémů WÖHNER.
Popis výrobku
Analogové přístroje pro měření stejnosměrných proudů nebo napětí s magnetoelektrickým ústrojím, stupnice 90°, série-M.Rozšířené informace
Použití
Magnetoelektrické měřicí přístroje PSQ 48 v plastovém pouzdře a přístroje PQ 72/96/144 RS v plechovém pouzdře se používají pro měření stejnosměrných proudů nebo stejnosměrných napětí. Magnetoelektrické měřicí ústrojí je zhotoveno podle nejnovějších poznatků a vyznačuje se nízkou vlastní spotřebou, vysokou přesností a zejména dobrým tlumením. Přístroje je možno instalovat do panelů rozváděčů, ovládacích skříní strojů nebo mozaikových rastrových panelů.
Měřicí ústrojí
Magnetoelektrické měřicí ústrojí s vnitřním magnetem a hrotovým ložením - systém s pružně uloženými ložiskovými kameny.
Elektrické vlastnosti
| Měřená veličina | stejnosměrné napětí nebo proud |
|---|---|
| Mez přetížitelnosti - trvale - max. po dobu 5 s |
(podle DIN EN 60 051-1) 1,2-násobek 2-násobek (voltmetry) 10-násobek (ampérmetry) |
| Kategorie měření | CAT III |
| Pracovní napětí | viz. katalogový list |
| Stupeň znečištění | 2 |
| Stupeň krytí | IP 52 pouzdro IP 00 svorky bez ochrany IP 20 svorky s ochrannou |
Měřicí rozsahy
| Stejnosměrný proud | Vnitřní odpor 1)/ úbytek napětí cca | Stejnosměrné napětí | Vnitřní odpor 1) | ||
|---|---|---|---|---|---|
| PSQ 48 PQ 72 RS | PQ 96 RS PQ 144 RS | PSQ 48 PQ 72 RS | PQ 96 RS PQ 144 RS | ||
| 40 µA | 6500 Ω | 4600 Ω | - | - | - |
| 60 µA | 5500 Ω | 4400 Ω | - | - | - |
| 100 µA | 5000 Ω | 2800 Ω | - | - | - |
| 150 µA | 3600 Ω | 2200 Ω | - | - | - |
| 250 µA | 2200 Ω | 740 Ω | - | - | - |
| 400 µA | 1300 Ω | 630 Ω | - | - | - |
| 600 µA | 260 Ω | 260 Ω | - | - | - |
| 1 mA | 48 Ω | 48 Ω | - | - | - |
| 1,5 mA | 60 mV | 60 mV | - | - | - |
| 2,5 mA | 60 mV | 60 mV | - | - | - |
| 4 mA | 60 mV | 60 mV | - | - | - |
| 5 mA | 60 mV | 60 mV | 6 V | 1 kΩ/V | 1 kΩ/V |
| 6 mA | 60 mV | 60 mV | 10 V | 1 kΩ/V | 1 kΩ/V |
| 10 mA | 60 mV | 60 mV | 15 V | 1 kΩ/V | 1 kΩ/V |
| 15 mA | 60 mV | 60 mV | 25 V | 1 kΩ/V | 1 kΩ/V |
| 20 mA | 60 mV | 60 mV | 40 V | 1 kΩ/V | 1 kΩ/V |
| 25 mA | 60 mV | 60 mV | 60 V | 1 kΩ/V | 1 kΩ/V |
| 40 mA | 60 mV | 60 mV | 100 V | 1 kΩ/V | 1 kΩ/V |
| 60 mA | 60 mV | 60 mV | 150 V | 1 kΩ/V | 1 kΩ/V |
| 100 mA | 60 mV | 60 mV | 250 V | 1 kΩ/V | 1 kΩ/V |
| 150 mA | 60 mV | 60 mV | 400 V | 1 kΩ/V | 1 kΩ/V |
| 250 mA | 60 mV | 60 mV | 500 V | 1 kΩ/V | 1 kΩ/V |
| 400 mA | 60 mV | 60 mV | 600 V | 1 kΩ/V | 1 kΩ/V |
| 600 mA | 60 mV | 60 mV | |||
| 1 A | 60 mV | 60 mV | |||
| 1,5 A | 60 mV | 60 mV | |||
| 2,5 A | 60 mV | 60 mV | |||
| 4 A | 60 mV | 60 mV | |||
| 6 A | 60 mV | 60 mV | |||
| 10 A | 60 mV | 60 mV | |||
| 15 A | 60 mV | 60 mV | |||
| 25 A | 60 mV | 60 mV | |||
| 40 A 2) | 60 mV | 60 mV | |||
| 60 A 2) | 60 mV | 60 mV | |||
| pro připojení k převodníku ("live zero") | pro připojení k externímu bočníku | ||||
| 0/4...20 mA | elektricky potlačená nula - nastavitelná úbytek napětí cca 900 mV |
60, 150 mV | 1 kΩ/V | ||
| 1) hodnoty vnitřních odporů jsou nastaveny s tolerancí ±20 % | odpor přívodních vodičů 0,050 Ω je zahrnut v kalibraci přístroje (vodiče délky 1m, průřezu 2×0,75 mm2) |
||||
| 2) kromě PSQ 48 | |||||
| pro připojení k externímu děliči | |||||
| měřicí ústrojí | Pro stejnosměrné napětí | Vnitřní odpor | |||
| 25 V, 250 µA | 1; 1.5; 2.5; 3; 4; 5; 6; 10 kV | 2 000 Ω/V | |||
Indikace
| Ukazovatel | rovný, zakončený nožem | |||
|---|---|---|---|---|
| - barva | černá | |||
| - výchylka | 0...90° | |||
| Stupnice | lineární, s hrubým a jemným dělením | |||
| - barva | bílá | |||
| Délka stupnice | PSQ 48 44 mm |
PQ 72 RS 69 mm |
PQ 96 RS 94 mm |
PQ 144 RS 146 mm |
Přesnost při jmenovitých podmínkách
| Třída přesnosti | 1,5 podle DIN EN 60 051-1 |
|---|---|
| Jmenovité podmínky | |
| Teplota okolí | 23 °C |
| Provozní poloha | jmenovitá ± 1° |
| Vstupní veličina | jmenovitá hodnota měřicího rozsahu |
| Ostatní | podle DIN EN 60 051-1 |
| Ovlivňující veličiny | |
| Teplota okolí | 23 °C ± 2 K |
| Provozní poloha | jmenovitá ± 5° |
| Intenzita cizích magnetických polí | 0,5 mT |
Mezní hodnoty ovlivňujících veličin
| Klimatické vlastnosti | klimatická třída 2, podle VDE/VDI 3540 list 2 |
|---|---|
| Rozsah pracovních teplot | -25...+40 °C |
| Rozsah skladovacích teplot | -25...+ 65 °C |
| Relativní vlhkost vzduchu | ≤ 75 % roč. průměr, bez orosení |
| Rázová odolnost | 15 g, 11 ms |
| Vibrační odolnost | 2,5 g, 5...55 Hz |
Schémata připojení
| stejnosměrný proud | stejnosměrné napětí |
 |
|
| stejnosměrné napětí s externím děličem | |
 |
|
Rozměrový náčrtek
| Rozměry [mm] | PSQ 48 K | PQ 72 R | PQ 96 R | PQ 144 RS |
|---|---|---|---|---|
| a | 48 | 72 | 96 | 144 |
| b | 45 | 66 | 90 | 137 |
| c | 48 | 57 | 60 | 60 |
| externí dělič napětí (rozměry v mm) | |
 |
|
Technické údaje
| Konstrukční provedení pouzdra | čtvercové pouzdro pro zabudování do ovládacích panelů rozváděčů a strojů s možností řadového uspořádání |
|---|---|
| Materiál pouzdra | polykarbonát samozhášivý (PSQ 48) ocelový plech (PQ 72/96/144 RS) |
| Čelní sklo | tabulové sklo |
| Barva čelního rámečku | černá (odstín RAL 9005) |
| Provozní poloha | svislá ± 5° |
| Způsob upevnění | listovými příchytkami nahoře a dole (PSQ 48) šroubovými svorkami (PQ 72/96/144 RS) |
| Montáž | do řady vedle sebe (i bez mezer) |
| Tloušťka panelu | 1...15 mm |
| Připojovací svorky | |
| Voltmetry a ampérmetry ≤ 15 A (PSQ 48) |
šestihrany s vnitřním závitem, šroubem M4 a třmenem |
|---|---|
| Voltmetry a ampérmetry ≤ 3 A (PQ 72/96/144 RS) |
šestihrany s vnitřním závitem, šroubem M3 a třmenem |
| Ampérmetry > 3 A (PQ 72/96/144 RS) |
šestihrany s vnitřním závitem, šroubem M5 a třmenem |
| Ampérmetry > 15...30 A (PSQ 48) |
šestihrany s vnitřním závitem, šroubem M5 a třmenem |
| Ampérmetry > 30 A (PQ 72/96/144 RS) |
šestihrany s vnitřním závitem, šroubem M6 a třmenem |
| Rozměry [mm] | PSQ 48 | PQ 72 R | PQ 96 R | PQ 144 RS |
| Přední rámeček | 48 | 72 | 96 | 144 |
|---|---|---|---|---|
| Pouzdro | 45 | 66,5 | 90,5 | 137 |
| Konstrukční hloubka | 48 | 57 | 60 | 60 |
| Výřez v panelu | 45,2+0,3 | 68,3+0,4 | 92+0,8 | 138+1 |
| Hmotnost cca | 0,1 kg | 0,2 kg | 0,3 kg | 0,6 kg |
