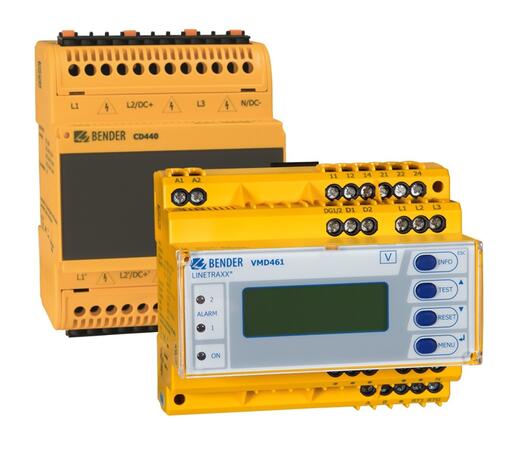

VMD461+CD440 - Napěťový monitor s vazebným členem
Napěťové relé pro AC, DC a 3(N)AC sítě s ANSI kódy funkcí.
Napěťové relé pro AC/3NAC sítě do 690 V a DC/3AC sítě do 1200 V s možností nastavení 2 stupňů ochrany, měřením vektorového skoku (ROCOF) a zpětným připojením zdroje.
Cena 18 960 Kč
22 941,60 Kč s DPH
Dostupnost: Skladem v GHV
Vybrat variantu (1)
Dotaz na produktPorovnat
Ing. Jan Šenberger
Technicko-obchodní specialista zařízení pro kontrolu elektrické bezpečnosti BENDER PRŮMYSL.
Varianty k produktu VMD461+CD440 - Napěťový monitor s vazebným členem (1)

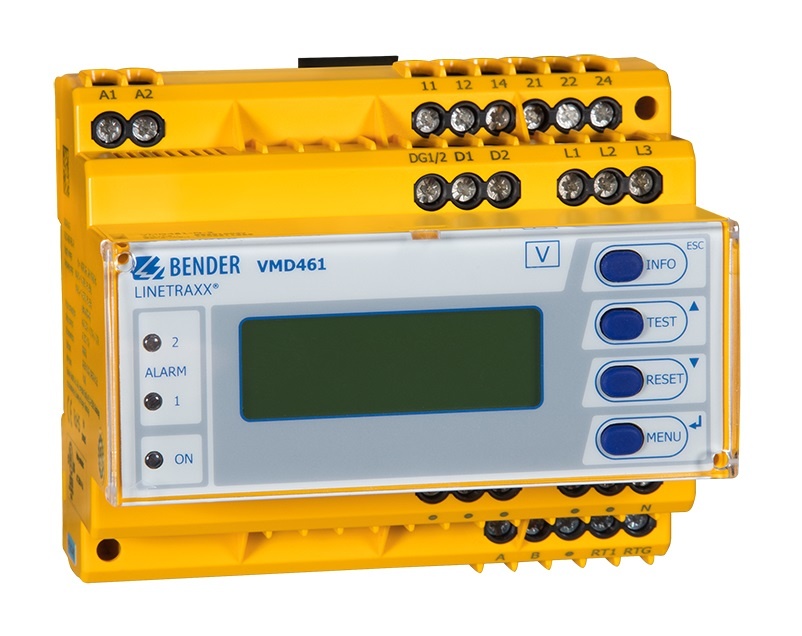

Třífázový monitor napětí DC, 3(N)AC
VMD461-D-2Un (L-N) 0...300V, 45...65Hz
Us AC/DC 100...240V, 50...60Hz
Us AC/DC 100...240V, 50...60Hz
OBJ: B93010047
Záruka: 24 m.
Skladem v GHV
skladem 2 ks
18 960 Kč/ks
22 941,60 Kč s DPH
+-
Volitelné příslušenství k VMD461+CD440 - Napěťový monitor s vazebným členem

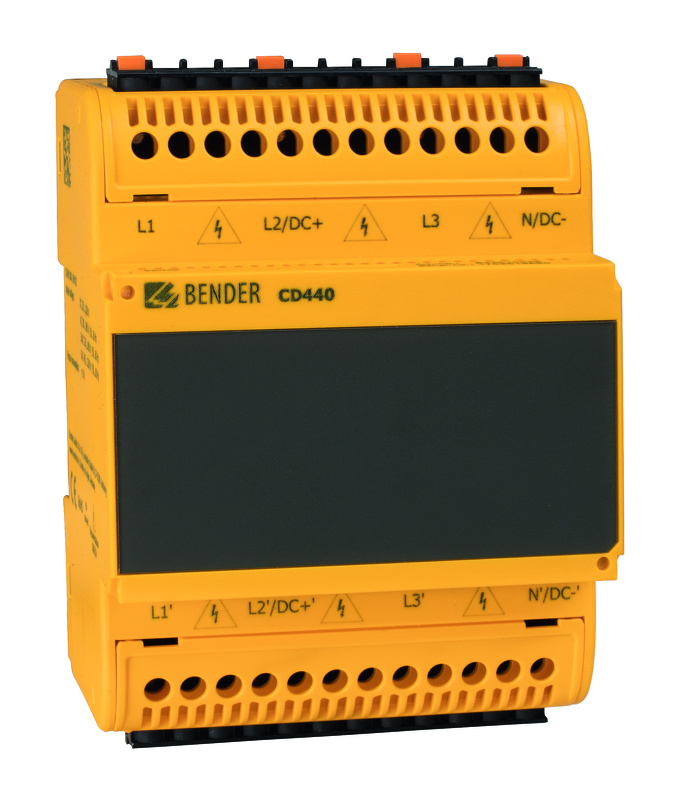

Vazebný člen
CD440Un DC 1200 V, AC 690 V, 3AC 1200 V, 3NAC 690 V
OBJ: B73010046
Záruka: 24 m.
Skladem v GHV
skladem 2 ks
7 820 Kč/ks
9 462,20 Kč s DPH
+-
Příchytka pro montáž (XM420/421/460/490)
Montážní příchytka pro XM420OBJ: B98060008
Záruka: 24 m.
Skladem v GHV
skladem 1 ks
166 Kč/ks
200,86 Kč s DPH
+-
Montážní rám
XM460OBJ: B990995
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 990 Kč/ks
2 407,90 Kč s DPH
+-
Upevňovací sada
X460OBJ: B990993
Záruka: 24 m.
Není skladem
Prověříme pro Vás
3 020 Kč/ks
3 654,20 Kč s DPH
+-
OBJ: S93010047
Záruka: 24 m.
Dostupné
do několika dnů
569 Kč/ks
688,49 Kč s DPH
+-
Popis výrobku
- Monitorování DC, AC a 3(N)AC sítí podle DIN EN 60255-1:2010-9
- Vazebný člen CD440 pro rozšíření rozsahu na DC 0…1200 V, AC 0…690 V, 3AC 0…1200 V a 3NAC 0…690 V
- Funkce s přiřazenými ANSI kódy
- Monitorování napětí, frekvence, nesymetrie, sledu fází, výpadku fází a vektorového skoku
- Monitorování připojených přepínačů/odpojovačů v režimu NC/NO/off
- Detekce df/dt ROCOF v ostrovním provozu
- Rozhraní RS-485 (přístup k naměřeným hodnotám, nastavení, aktualizace softwaru)
- Funkce testu pro zjištění vypínacího času
- Testovací tlačítko pro spouštěcí okruh
- Paměť posledních 300 hlášení s časovou značkou
- Stálé měření fázových a sdružených napětí
- Oddělené nastavení pro zapnutí přepínačů po překročení hodnoty reakce
- Menu v anglickém, německém a francouzském jazyce
- Podsvícený grafický LC displej
- Vzdálené vypnutí přes přijímač asynchronního signálu
- Možnost ochrany nastavení přístroje pomocí hesla a zaplombováním krytu
Rozšířené informace
Multifunkční napěťové relé VMD461 monitoruje frekvence a napětí v DC, AC a 3(N)AC sítích. Měří fázová a/nebo sdružená napětí jako RMS hodnoty a v reálném čase je zobrazuje na displeji. Naměřené hodnoty, které vyvolaly alarm, se ukládají do paměti. Přístroj měří navíc ROCOF df/dt, vektorový skok, nesymetrii a sled fází. Pro všechna měření poskytuje odpovídající ANSI kód. Umožňuje nastavit časy zpoždění měření podle specifi ckých požadavků, například podle zapínacích procedur. Přístroj vyžaduje externí napájení. Měřicí rozsahy přístroje lze rozšířit vazebním členem CD440.
Aplikace
- Monitorování strojů a sítí citlivých na úrovně napětí
- Připojování a odpojování sítí při přesné hodnotě napětí
- Ochrana třífázových motorů před poruchou nebo přerušením fáze
- Ochrana zařízení detekcí vektorového skoku
- Detekce změny frekvence ostrovního provozu ROCOF
- Ochrana transformátorů rozpoznáním nesymetrické zátěže
Funkce
Po zapnutí napájecího napětí běží nastavený čas zpoždění po spuštění. Měřené hodnoty napětí a frekvence po tuto dobu nespouštějí alarmová hlášení ani reakce výstupů K1 a K2. Lze nastavit tři oddělené hodnoty reakce pro přepětí, podpětí, nadfrekvenci a podfrekvenci se samostatnými hodnotami zpoždění reakce. Pokud naměřené hodnoty přesáhnou nebo poklesnou pod nastavené hodnoty reakce a uplyne čas zpoždění reakce, přirazená výstupní relé sepnou/rozepnou a rozsvítí se alarmové LED.
Technické údaje
| Izolace sestavy přístrojů VDM461/CD440 | |
| Jmenovité napětí ≤ 1000 V | IEC 60664-1/IEC 60664-3 |
|---|---|
| Jmenovité napětí > 1000 V | EN 50178:1998 |
| Definice | |
| Měřicí obvod (IC1) | CD440 (L1, L2/DC+, L3, N/DC-) |
|---|---|
| Měřicí obvod (IC2) | VMD461 (L1, L2/DC+, L3, N/DC-) |
| Napájecí obvod (IC3) | VMD461 (A1, A2) |
| Řídící obvod (IC4) | VMD461 (D1, D2, DG1/2, RTG, RT1) |
| Výstupní obvod 1 (IC5) | VMD461 (11, 12, 14) |
| Výstupní obvod 2 (IC6) | VMD461 (21, 22, 24) |
| Výstupní obvod 3 (IC7) | VMD461 (A, B) |
| Jmenovité napětí | |
| IC1 | DC, 3AC: 1200 V/AC, 3NAC: 690 V |
|---|---|
| IC2 | 400 V |
| IC3, IC5, IC6 | 250 V |
| Jmenovité impulzní výdržné napětí | |
| Kategorie přepětí | III |
|---|---|
| Poloha | do 2000 m n.m. |
| IC/(IC2...6) | 10,5 kV |
| IC2/(IC3...6), IC3/(IC4...6), IC4/(IC5...6), IC5/IC6 | 4 kV |
| Jmenovité napětí izolace | |
| Stupeň znečištění | 3 |
|---|---|
| IC1/(IC2...6) | DC, 3AC: 1250 V/AC, 3NAC: 800 V |
| IC2/(IC3…6), IC3/(IC4…6), IC4/(IC5…6) | 400 V |
| IC5/IC6 | 4 kV |
| Ochranné oddělení (zesílená izolace): | |
| IC1/(IC3…6) | DC, 3AC: OVC III, 1250 V / 1AC, 3NAC: OVC III, 1000 V |
|---|---|
| IC2/(IC3…6), IC3/(IC4…6), IC4/(IC5…6), IC5/IC6 | 300 V |
| Test dielektrika (standardní test) podle IEC 60255-27/DIN EN 50178:1998 | |
| IC2/(IC3…6), IC3/(IC4…6), IC4/(IC5…6), IC5/IC6 | 2,21 kV |
|---|---|
| Napájecí napětí | |
| Jmenovité napájecí napětí US | 75…300 V |
|---|---|
| Jmenovitý kmitočet US | DC, 50/60 Hz |
| Vlastní spotřeba AC 230 V/maximální | < 3,5 W, < 7,5 VA/3,5 W, 9 VA |
| Měřicí obvod VMD461 | |
| Typ sítě | DC, 1AC, 3AC, 3NAC |
|---|---|
| Měřicí rozsah | RMS hodnota (L-N) DC, AC 0…300 V/RMS hodnota (L-L) 0…520 V |
| Hodnoty odezvy | 1…150 % |
| Pracovní nejistota Un | ≤ ±1 % |
| Rozlišení nastavení Un | 1 % |
| Jmenovitý kmitočet | DC, 50/60 Hz |
| Kmitočtový rozsah Un | DC, 45…65 Hz |
| Rozlišení nastavení f | 0,05 Hz |
| Relativní nejistota f | ≤ ±0,1 % |
| Měřicí obvod VMD461 s CD440 | |
| Typ monitorované sítě | DC, 1AC, 3AC, 3NAC |
|---|---|
| Jmenovité napětí Un RMS hodnota (L-N) | 0…690 V |
| Jmenovité napětí Un RMS hodnota (DC+ - DC-), RMS hodnota (L-L) | 0…1200 V |
| Hodnoty odezvy | 1…150 % |
| Pracovní nejistota Un | ≤ ±2 % |
| Rozlišení nastavení Un | 1 % |
| Jmenovitý kmitočet | DC, 50/60 Hz |
| Kmitočtový rozsah Un | DC, 45…65 Hz |
| Rozlišení nastavení f | 0,05 Hz |
| Relativní nejistota f | ≤ ±0,1 % |
| Záznam měřených hodnot, podmínky připojení/odpojení | |
| U<, U<<, U<<< (připojení, odpojení) | 1…100 % |
|---|---|
| U>, U>>, U>>> (připojení, odpojení) | 100…150 % |
| f<, f<<, f<<< (připojení, odpojení) | 45…60 Hz |
| f>, f>>, f>>> (připojení, odpojení) | 50…65 Hz |
| Sled fází/Polarita (připojení) | pravá, levá |
| df/dt (odpojení) | 0,05…9,95 Hz/s |
| Vektorový skok (odpojení) | 1…25 % |
| Nesymetrie (odpojení) | 1…50 % |
| Specifické časy | |
| Zpoždění po spuštění tstart-up | 200 ms…60 min (200 ms)* |
|---|---|
| Zpoždění reakce ton | off, 50 ms…60 min (100 ms)* |
| Zpoždění uvolnění toff |
off, 50 ms…60 min (100 ms)* |
| Doba reakce napětí tae | polovina periody napájení |
| Doba reakce kmitočtu tae | ≤ 40 ms |
| Doba obnovení tb | 300 ms |
| Digitální vstupy | |
| Bezpotenciálové kontakty nebo napěťové vstupy | uzavřen = nízká úroveň; 0...4 V; Iin < -5 mA otevřen = vysoká úroveň; > 6...≤ 30 V |
|---|---|
| D1 | Monitorování pro výkonový prvek K1 |
| D2 | Monitorování pro výkonový prvek K2 |
| RT1 | Dálkové vybavení |
| DG1/2, RTG | GND |
| Maximální délka kabelu pro připojení digitálních vstupů (doporučený stítěný kabel) | 10 m |
| Délka kabelů pro externí tlačítko test/reset | 0…10 m |
| Zobrazení, paměť | |
| Displej | LC displej, multifunkční, podsvícený |
|---|---|
| Rozsah zobrazení měřených hodnot | 0…9,99 kV |
| Paměť posledních 300 hlášení | na 1 záznam měřených hodnot |
| Ochrana heslem | on / off / 0...999 (off*) |
| Spínací obvody | ||
| Spínací prvky | dvě relé se dvěma spínacími kontakty | |
|---|---|---|
| Pracovní režim | N/C nebo N/O (N/C)* | |
| Doba elektrické životnosti, počet cyklů | 10 000 | |
| Spínací parametry podle IEC 60947-5-1 | ||
| Kategorie užití | AC13 AC14 DC-12 DC-12 DC-12 | |
| Jmenovité spínací napětí | 230V 230V 24V 110V 220V | |
| Jmenovitý spínací proud | 5A 3A 1A 0,2A 0,1A | |
| Minimální zátěž kontaktu | 1 mA při AC/DC ≥ 10 V | |
| Mechanické vlastnosti, klimatické podmínky, EMC | |
| EMC | DIN EN 60255-26 |
|---|---|
| Pracovní teplota okolí | -25...+55 °C |
| Klimatická třída podle IEC 60721: | |
| - Statické použití IEC 60721-3-3 | 3K5 (s výjimkou orosení a jinovatky) |
| - Přeprava IEC 60721-3-2 | 2K3 |
| - Dlouhodobé skladování IEC 60721-3-1 | 1K4 |
| Klasifikace mechanické odolnosti podle IEC 60721 | |
| - Statické použití IEC 60721-3-3 | 3M4 |
| - Přeprava IEC 60721-3-2 | 2M2 |
| - Dlouhodobé skladování IEC 60721-3-1 | 1M3 |
| Připojení VMD461 | |
| Typ připojení | šroubové svorky |
|---|---|
| Jednoduchý vodič | 0,2...4 mm2 (AWG 24...12) |
| Splétané lanko s dutinkou | 0,2...2,5 mm2 (AWG 24...14) |
| Délka odizolování vodiče | 8...9 mm |
| Utahovací moment | 0,5...0,6 Nm |
| Připojení CD440 | |
| Typ připojení | pružinové svorky |
|---|---|
| Jednoduchý vodič | 0,2…2,5 mm2 (AWG 24…14) |
| Splétané lanko bez dutinky | 0,75…2,5 mm2 (AWG 19…14) |
| Splétané lanko s dutinkou | 0,2…1,5 mm2 (AWG 24…16) |
| Délka odizolování vodiče | 10 mm |
| Síla pro otevření svorek | 50 N |
| Průměr otvoru svorky | 2,1 mm |
| Všeobecná data | |
| Pracovní režim | trvalý provoz |
|---|---|
| Montáž | v jakékoli pozici |
| Stupeň krytí vnitřních komponent/svorek podle IEC 60529 | IP30/IP20 |
| Materiál pouzdra | polykarbonát |
| Samozhášitelnost | UL94 V-0 |
| Rychlá montáž na DIN lištu | podle IEC 60715 |
| Uchycení pomocí šroubů VMD461/CD440 | 2 x M4/2 x M4 s montážní svorkou |
| Hmotnost VMD461/CD440 | ≤ 360 g/≤ 125 g |
()* = tovární nastavení
Rozměry pouzdra XM460
Rozměry pouzdra CD440
