SMO482-12 - Signální převodník

Převodník řídicích signálů ze sběrnice BMS na dvoustavové releové signály

Převodník řídicích signálů na dvoustavové releové signály. Každé výstupní relé může být přiřazeno libovolnému kanálu libovolného komunikačního zařízení.

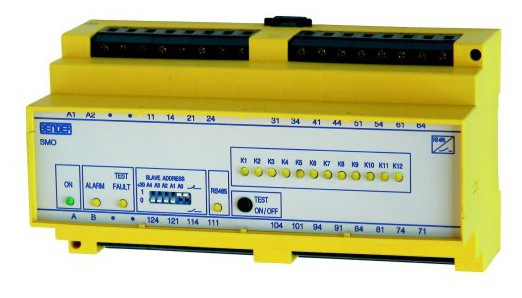

SMO 482-12 - Signální převodník
Ing. Roman Smékal
Tel.: +420 724 767 763
Vladimír Frič
Tel.: +420 725 018 162

Dotaz na výrobek SMO482-12

Please, enter data
Objednací čísloNázev / popisCena bez DPHCena s DPHObjednat
B95012039SMO482-12
Převodník
ks
AC 230V 50/60Hz
  • 12 releových výstupu pro libovolně zvolené kanály sběrnicí BMS
  • Nastavitelný pracovní režim N/C nebo N/O
  • Tlačítko TEST pro ověření funkce výstupních relé
  • Kontrolní LED pro indikaci stavu: ON, ALARM a TEST
  • Vstup RS485 (BMS protokol)

Popis a použití

Signální převodníky SMO482-12 převádí informace o zjištěných poruchách přenášené BMS sběrnicí na dvoustavové releové signály. Každé výstupní relé převodníku SMO482-12 může být přiřazeno libovolnému kanálu libovolného komunikačního zařízení. Výstupní relé převodníku mohou sloužit např. pro:

  • spínání zvukové nebo světelné signalizace zjištěných poruch
  • selektivní řízení a/nebo odpínání vadných proudových smyček hlídaných systémem EDS nebo RCMS
  • přenos informací do centrálního technického dispečinku

Funkce

Když připojené externí zařízení indikuje poruchu, je informace o této poruše přenášena odpovídajícím kanálem sběrnice BMS do převodníku SMO482-12. Převodník tuto informaci vyhodnotí sepnutím příslušného výstupního relé, které svými parametry odpovídá adrese kanálu, kterým byla informace o poruše přenášena. Pracovní režim výstupního relé může být zvolen buď N/O nebo N/C. Přiřazení výstupních relé ke konkrétnímu kanálu a vyhodnocovacímu přístroji lze zadat nastavením příslušné adresy pomocí přepínače DIP na čelním panelu přístroje SMO482-12.

Technické údaje

Izolace dle IEC 60664-1:
Jmenovité izolační napětí AC 250 V
Jmenovité rázové napětí 4 kV
Stupeň znečistění 3
Napájecí napětí:
Jmenovité pracovní napětí US viz. údaje pro obj.
Rozsah pracovního napětí 0,8...1,1 US
Jmenovitý kmitočet 50...60 Hz
Vlastní spotřeba max. max. 3 W
Spínací prvky:
12 spínacích relé s 1 přepínatelným kontaktem
Pracovní režim nastavitelný N/C nebo N/O
Jmenovité spínací napětí AC 250 V/DC 300 V
Doba elektrické životnosti 10000000 cyklů
Spínací třída dle DIN IEC 60255 díl 0-20 IIB
Zapínací schopnost AC 5 A
Vypínací schopnost 2 A (AC 230 V, cos φ = 0,4)
0,2 A (DC 220 V, L/R = 0,04 s)
Rozhraní:
Protokol BMS/RS485
Rozsah adres 1...30, offset 30
Max. délka kabelů 1200 m
Doporučený typ kabelů J(Y)STY 2×0,6
Zakončovací odpor 120 Ω (0,25 W)
Všeobecné informace:
EMC imunita dle EN 61000-6-2
EMC emise dle EN 61000-6-2
Odolnost proti pádu při provozu dle IEC 60068-2-27 15 g/11 ms
Odolnost proti nárazu při transportu dle IEC 60068-2-29 40 g/6 ms
Odolnost proti vibracím při provozu dle IEC 60068-2-6 1 g/10...150 Hz
Odolnost proti vibracím při transportu dle IEC 60068-2-6 2 g/10...150 Hz
Samozhášitelnost UL94V-0
Pracovní teplota okolí -10...+55 °C
Skladovací teplota -40...+70 °C
Pracovní činnost trvalá
Montáž na DIN lištu jakákoliv pozice
Přípojení pomocí šroubových svorek
Průměr připojovacího vodiče 0,2...4 mm2 (dle typu vodiče)
Krytí dle EN 60529 IP 30 (vnitřní součásti)
IP 20 (konektory)
Hmotnost cca. 470 g
