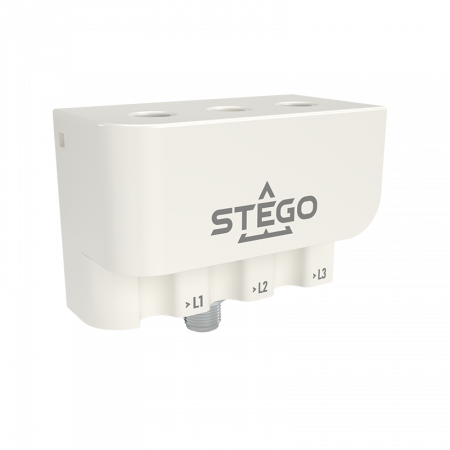

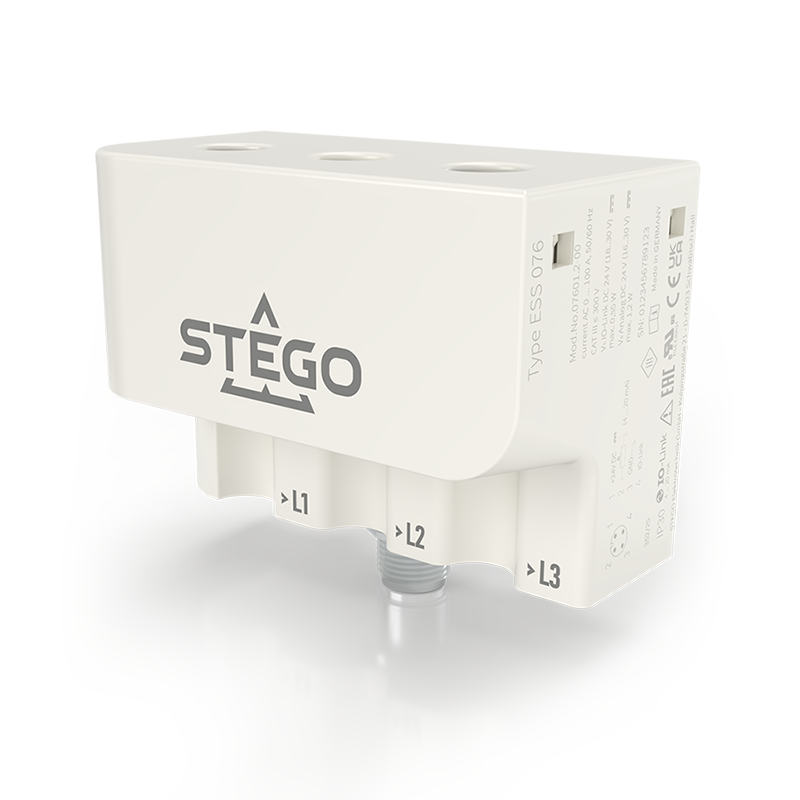

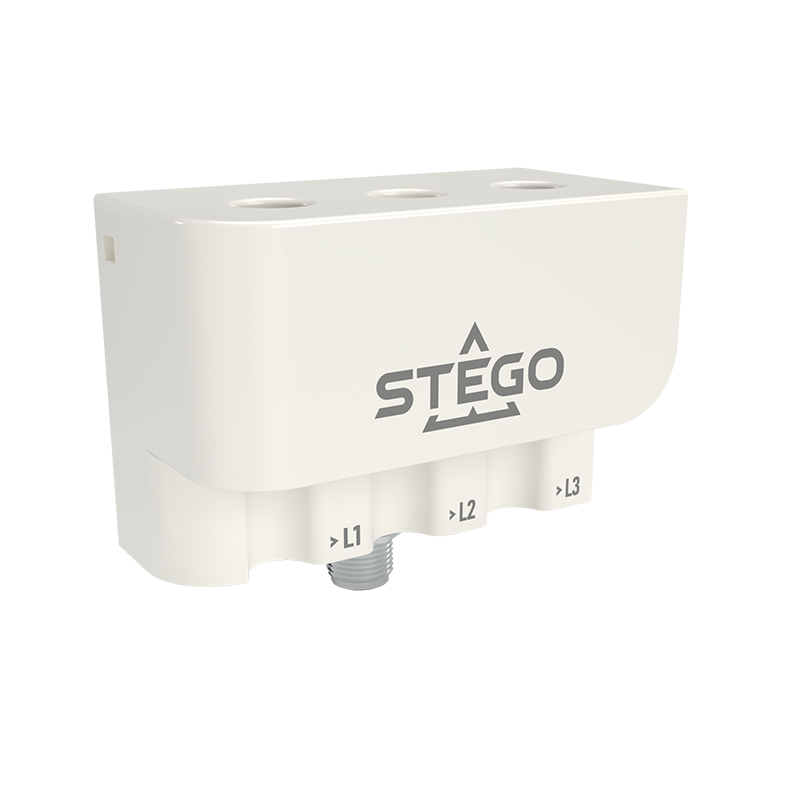

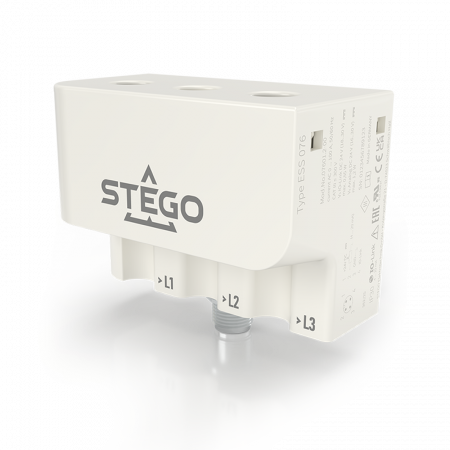

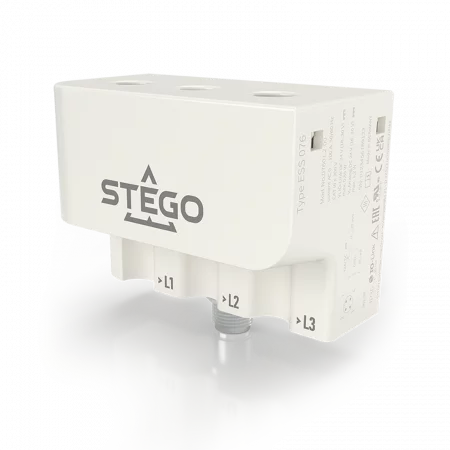

Nový třífázový proudový senzor ESS 076 od společnosti Stego

Měření všech tří fází jedním zařízením

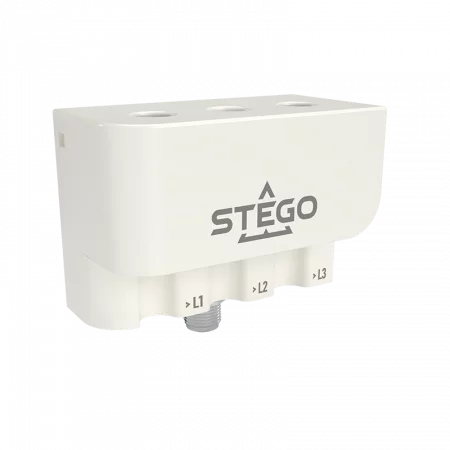

Nový třífázový proudový senzor ESS 076 měří třífázové střídavé proudy bezkontaktně, což zjednodušuje monitoring strojů, zařízení a průmyslových rozvaděčů.

Senzor byl navržen pro aplikace, kde je potřeba spolehlivě sledovat a analyzovat třífázové systémy. Typické oblasti použití zahrnují strojírenství, průmyslové rozvaděče, obráběcí stroje a energetické analýzy větších celků. Senzor měří proudy všech tří fází současně - měřené vodiče se jednoduše provléknou integrovanými otvory. Uvnitř tři průvlekové transformátory zajišťují, že naměřené proudy jsou galvanicky oddělené a spolehlivě zaznamenané.

Výraznou výhodou je, že místo tří samostatných proudových senzorů stačí jediné zařízení. To snižuje náročnost montáže i potřebné místo v rozvaděči. Současně přes IO-Link zabírá pouze jeden port na IO-Link masteru.

Digitální IO-Link i analogové rozhraní

Třífázový ESS 076 nabízí jak digitální rozhraní IO-Link, tak i analogový výstup 4 - 20 mA. Díky tomu lze senzor integrovat do stávajících systémů i moderních automatizačních architektur. Přes IO-Link jsou navíc dostupné další informace, například hodnoty proudu, výkonu, energie a diagnostické údaje. Měřený proud lze přenášet i jako klasický procesní signál prostřednictvím analogového rozhraní.

Transparentní energetická data pro efektivní provozy

Průběžné měření elektrického zatížení umožňuje široké spektrum aplikací: od analýzy spotřeby jednotlivých strojů až po tvorbu load profilů celých zařízení. Provozovatelé mohou tato data využít k detekci proudových špiček, analýze spotřeby energie nebo k identifikaci optimalizačního potenciálu v provozu závodu. Energetický monitoring se tak stává důležitým stavebním kamenem pro efektivnější výrobní procesy.

Hlavní technické údaje

• Bezkontaktní měření třífázových AC proudů

• Měřicí rozsah 0–100 A AC na fázi

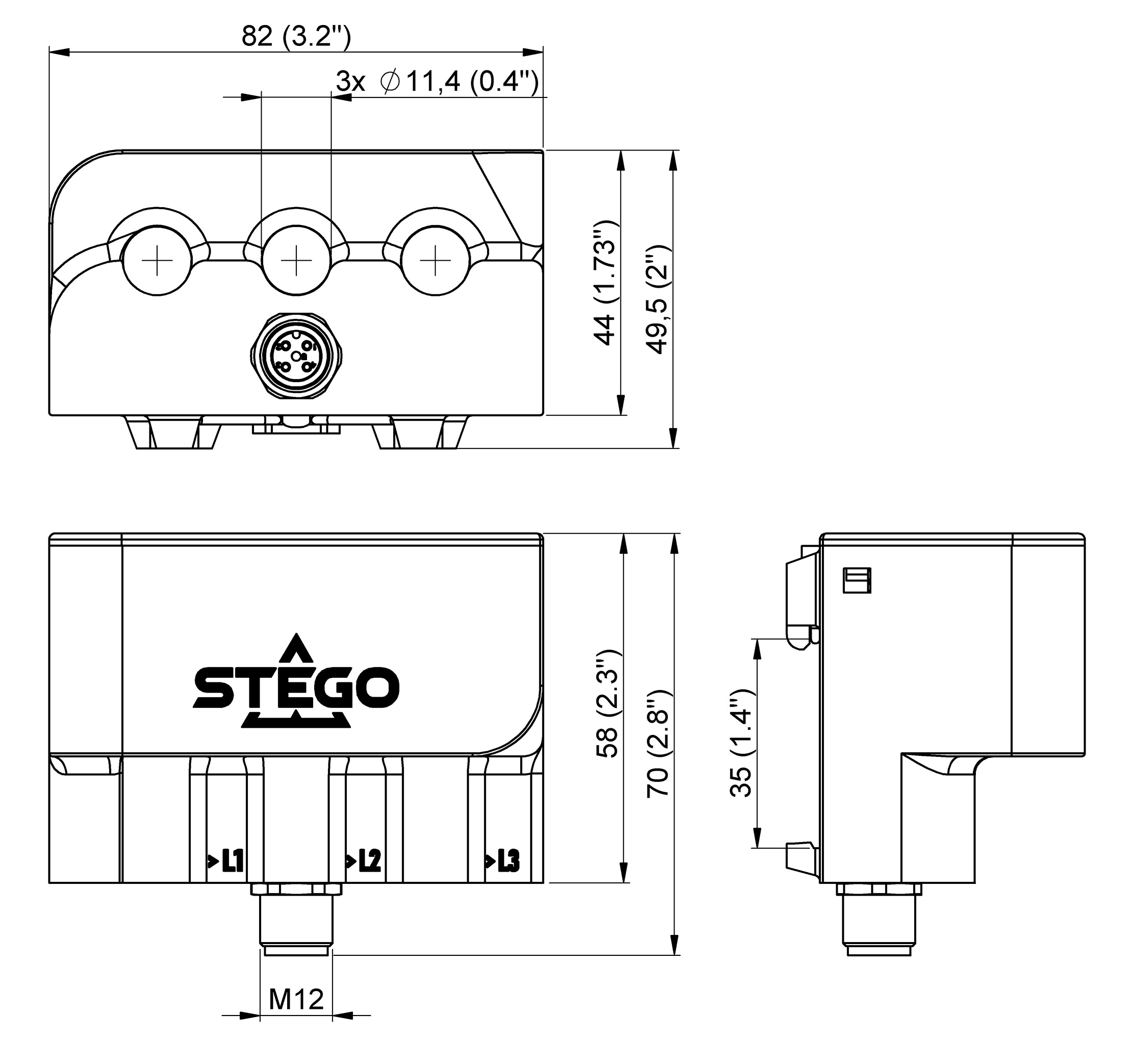

• Průměr vodiče až 11,4 mm

• Analogové rozhraní 4–20 mA

• Digitální komunikace IO-Link verze 1.1

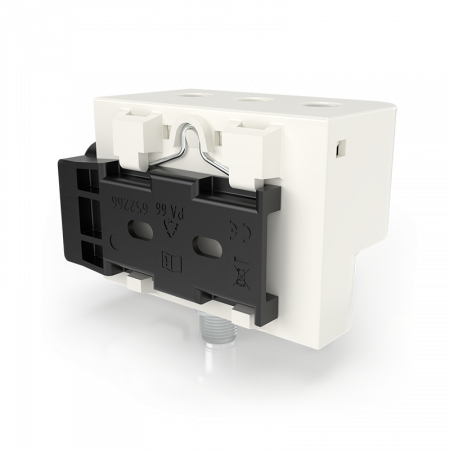

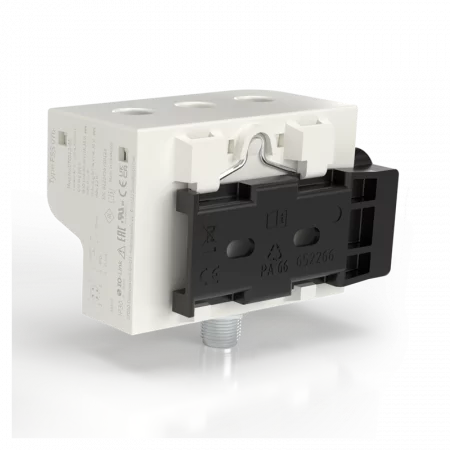

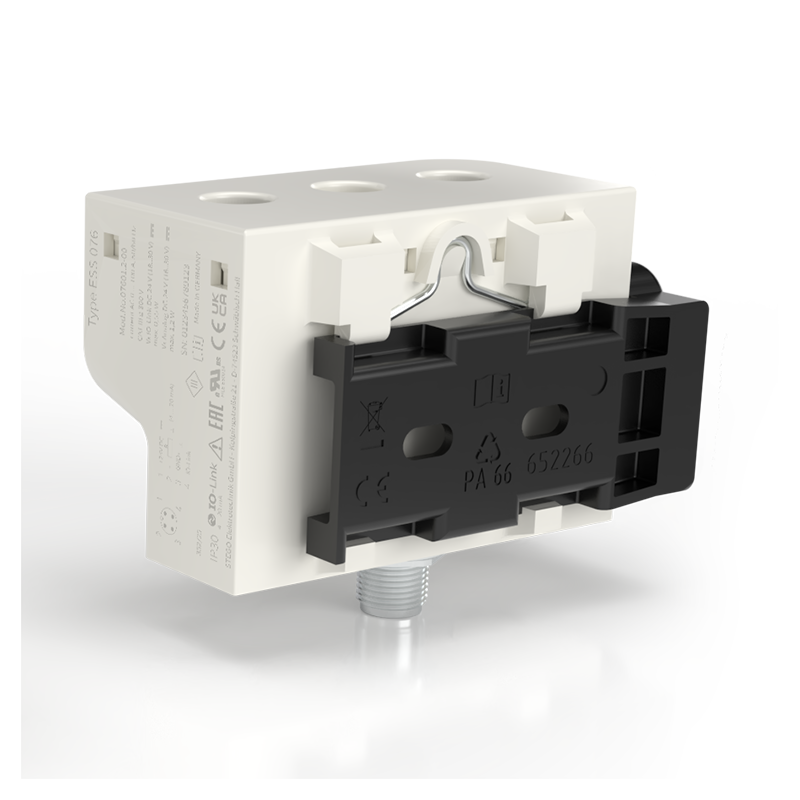

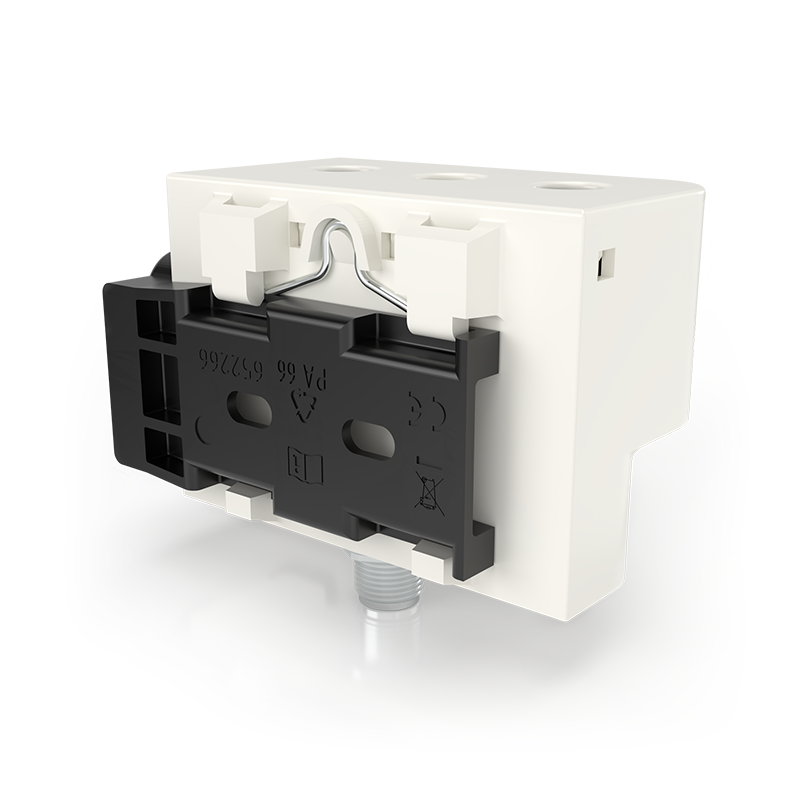

• Jednoduchá montáž na DIN lištu 35 mm

• Napájení 24 V DC

• Připojení M12, 4pin, A-coded, stíněné

• Stupeň krytí IP30

Třífázový proudový senzor ESS 076 doplňuje rodinu inteligentních senzorů STEGO o další řešení pro průmyslové aplikace a nabízí spolehlivou detekci a vyhodnocování elektrických zatížení všude tam, kde je třeba sledovat energetickou náročnost provozu nebo sbírat data pro preventivní údržbu.
